193-3100 CUKYX 4.6 切割器部 1-36 (4) 从氟片 ASSY. 上拆卸固定氟片的内六角螺栓 (5 处 )。 注意ASSY.的 各零件的孔位置 氟片 拆下的氟片ASSY. 固定板 固定夹板 内六角螺栓 F4132-CUKYX-00 (5) 更换氟片。 组装氟片 ASSY. 之后装回切割器单元主体。 要 点 组装时注意对齐 ASSY. 各个零件的螺纹孔与圆孔的位置。
193-3100
CUKYX
4.6 切割器部
1-35
4.6.3 切割器单元部的零件更换
警告
进行维护保养作业时，请注意安全。
•
切割器刀片可能会使手部等受伤。
请务必戴上手套，谨慎作业。
•
为了保障安全，对切割器部进行维护保养时，给切割器刀片
装上护盖。
氟片
周期 : 每年 ( 所需时间 : 35 分钟 )
步 骤
(1) 从装置主体上拆卸切割器单元。
拆卸方法，请参照前述“4.6.1 切割器单元内的清洁”。
(2) 从切割器单元上拆卸上侧斜板。
拆卸方法，请参照前述“4.6.1 切割器单元内的清洁”。
(3) 从切割器单元主体上拆卸固定氟片 ASSY. 的内六角螺栓 (5 处 )
之后，拆下氟片 ASSY.。
拆下的氟片ASSY．
氟片ASSY．
内六角螺栓
F4131-CUKYX-00
193-3100
CUKYX
4.6 切割器部
1-36

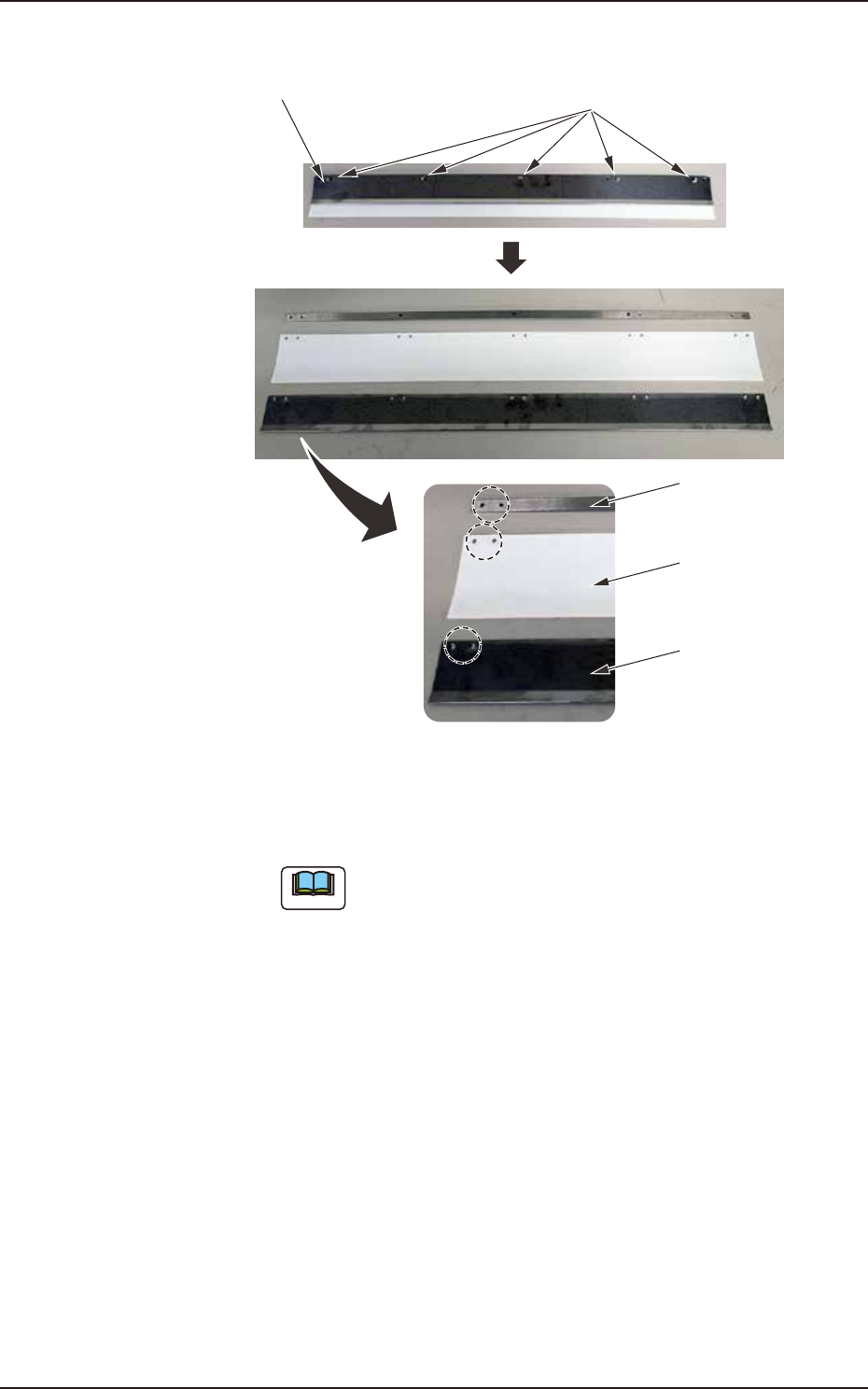

(4) 从氟片 ASSY. 上拆卸固定氟片的内六角螺栓 (5 处 )。
注意ASSY.的
各零件的孔位置
氟片
拆下的氟片ASSY.
固定板
固定夹板
内六角螺栓
F4132-CUKYX-00
(5) 更换氟片。
组装氟片 ASSY. 之后装回切割器单元主体。
要 点
组装时注意对齐 ASSY. 各个零件的螺纹孔与圆孔的位置。
193-3100
CUKYX
4.6 切割器部
1-37
扁平环
周期 : 每年 ( 所需时间 : 50 分钟 )
步 骤
(1) 从装置主体上拆卸切割器单元。
拆卸方法，请参照前述“4.6.2 切割器单元内的加油”。
(2) 从切割器单元上拆卸上侧斜板。
拆卸方法，请参照前述“4.6.2 切割器单元内的加油”。
(3) 拆卸背面部盖板。
拆卸方法，请参照前述“4.6.2 切割器单元内的加油”。
(4) 从切割器单元主体上拆下固定氟片 ASSY. 的内六角螺栓 (5 处 )
之后，拆下氟片 ASSY.
拆卸方法，请参照前述“4.6.3 切割器单元部的零件更换”的“氟
片”。
(5) 拆卸顶面固定塑胶板与电缆的扁圆头螺丝 (2 处 ) 之后，拆下
塑胶板。
塑胶板
扁圆头螺丝
F4133-CUKYX-00
(6) 拆卸固定侧面部夹板与侧板的内六角螺栓 ( 左右各 3 处 ) 之后，
拆下侧面部夹板与侧板。
侧面部夹板
侧面部夹板与侧板
内六角螺栓
侧板
F4134-CUKYX-00
