193-3100 CUKYX 4.6 切割器部 1-38 (7) 拆卸固定框架的内六角螺栓 ( 左右各 2 处 ) 之后，拆下框架。 框架 内六角螺栓 F4135-CUKYX-00 (8) 在夹杆为关闭状态下， 将夹杆固定夹具卡住夹杆固定螺栓 (2 处 ) 进行固定。 夹杆固定夹具 卡住位置 夹杆 夹杆固定螺栓 F4136-CUKYX-00
193-3100
CUKYX
4.6 切割器部
1-37
扁平环
周期 : 每年 ( 所需时间 : 50 分钟 )
步 骤
(1) 从装置主体上拆卸切割器单元。
拆卸方法，请参照前述“4.6.2 切割器单元内的加油”。
(2) 从切割器单元上拆卸上侧斜板。
拆卸方法，请参照前述“4.6.2 切割器单元内的加油”。
(3) 拆卸背面部盖板。
拆卸方法，请参照前述“4.6.2 切割器单元内的加油”。
(4) 从切割器单元主体上拆下固定氟片 ASSY. 的内六角螺栓 (5 处 )
之后，拆下氟片 ASSY.
拆卸方法，请参照前述“4.6.3 切割器单元部的零件更换”的“氟
片”。

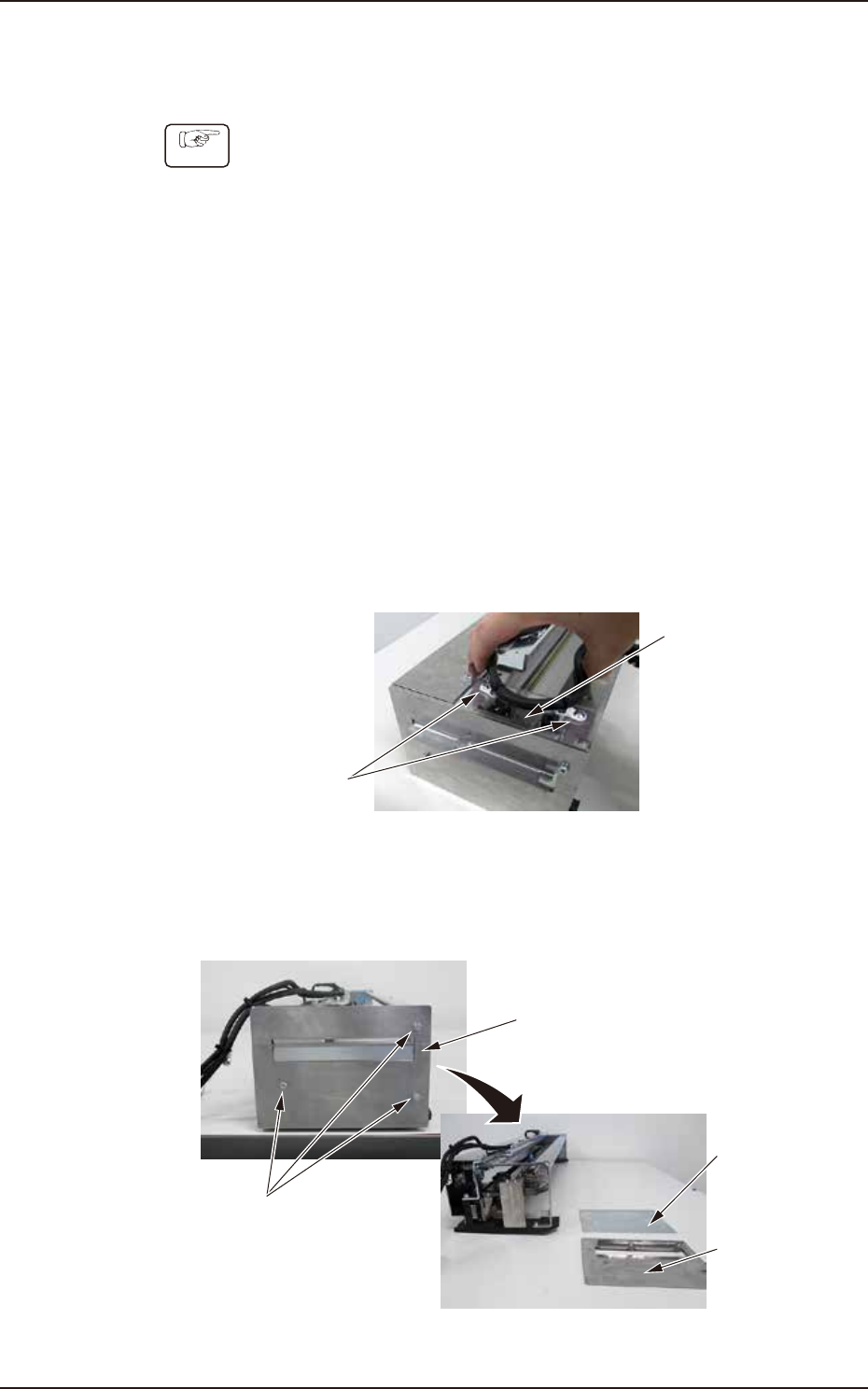

(5) 拆卸顶面固定塑胶板与电缆的扁圆头螺丝 (2 处 ) 之后，拆下
塑胶板。
塑胶板
扁圆头螺丝
F4133-CUKYX-00
(6) 拆卸固定侧面部夹板与侧板的内六角螺栓 ( 左右各 3 处 ) 之后，
拆下侧面部夹板与侧板。
侧面部夹板
侧面部夹板与侧板
内六角螺栓
侧板
F4134-CUKYX-00
193-3100
CUKYX
4.6 切割器部
1-38

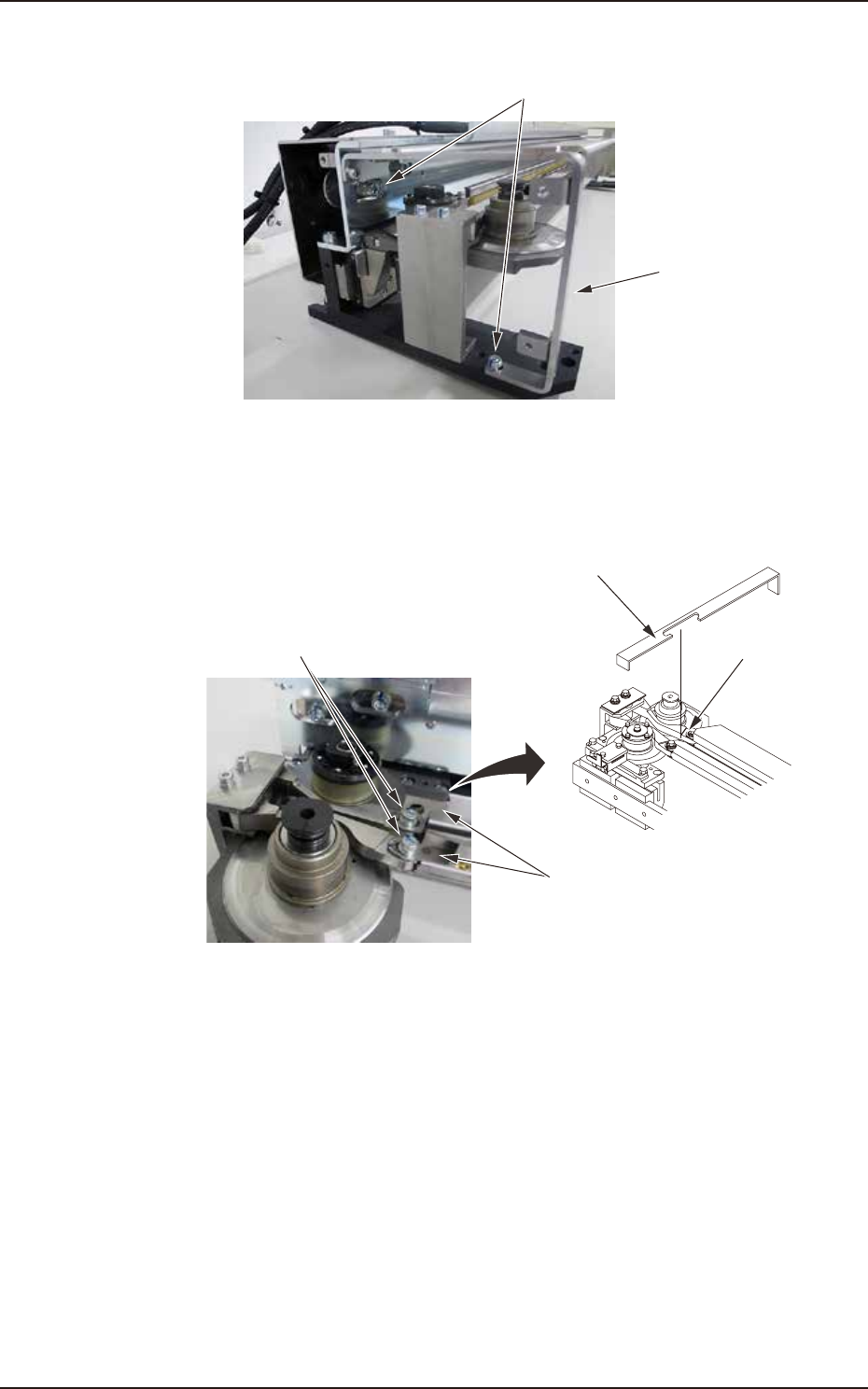

(7) 拆卸固定框架的内六角螺栓 ( 左右各 2 处 ) 之后，拆下框架。
框架
内六角螺栓
F4135-CUKYX-00
(8) 在夹杆为关闭状态下，将夹杆固定夹具卡住夹杆固定螺栓 (2 处 )
进行固定。
夹杆固定夹具
卡住位置
夹杆
夹杆固定螺栓
F4136-CUKYX-00
193-3100
CUKYX
4.6 切割器部
1-39

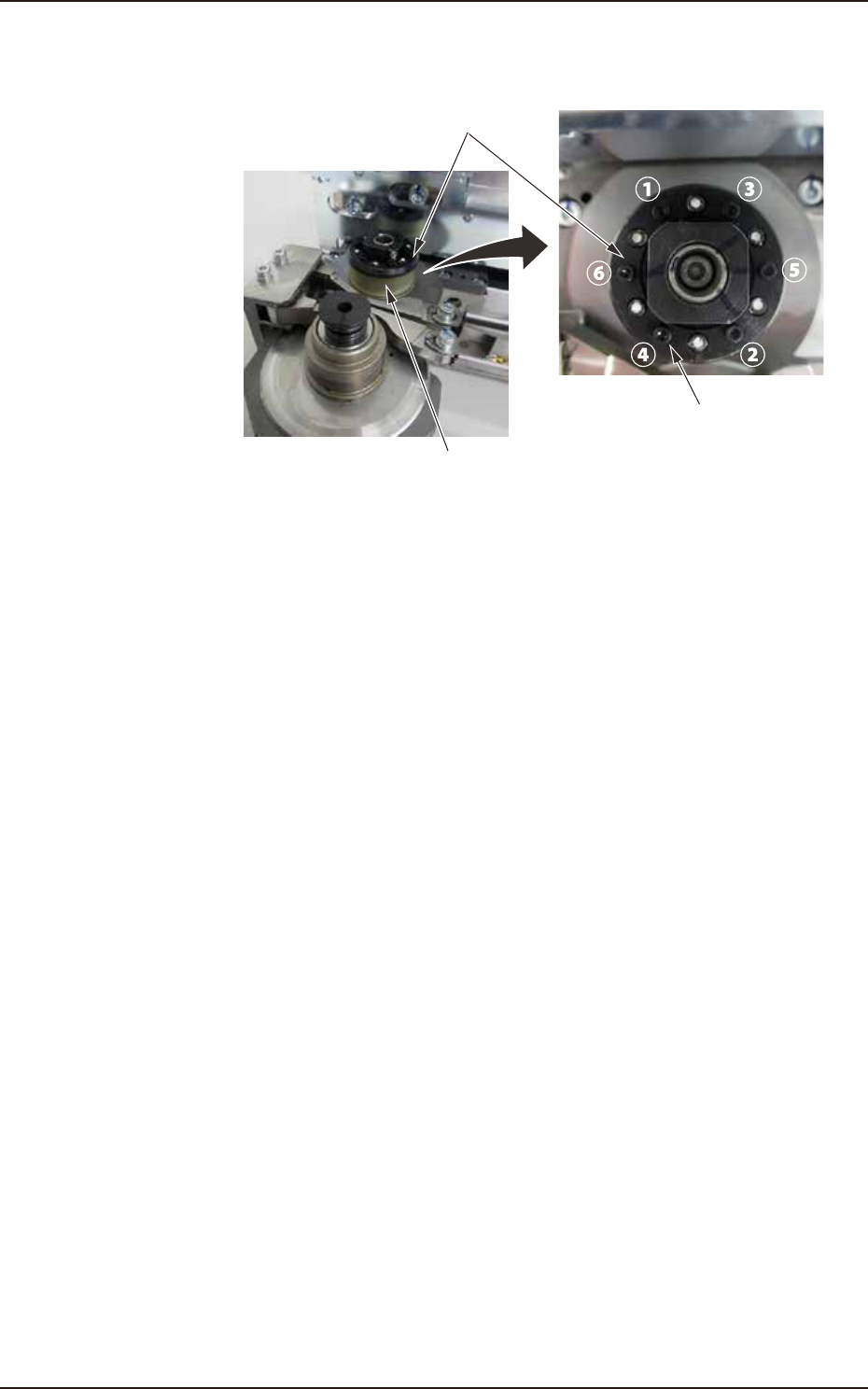

(9) 使用扳手按 1 ～ 6 的顺序拧松固定封口盖的内六角螺栓 (6 处 )
之后，更换扁平环。
内六角螺栓
封口盖
扁平环
F4137-CUKYX-00
(10) 将封口盖装回原位并按 1 ～ 6 的顺序拧紧内六角螺栓 (6 处 )。
此时，请使用随机附带的扭矩扳手，用 18.6 ～ 22.6Ncm(1.9
～ 2.3kgfcm) 的力度固定。
