193-3100
CUKYX
4.6 切割器部
1-40
夹杆的更换
周期 : 每年 ( 所需时间 : 60 分钟 )
步 骤
(1) 从装置主体上拆卸切割器单元。
拆卸方法，请参照前述“4.6.2 切割器单元内的加油”。
(2) 从切割器单元上拆卸上侧斜板。
拆卸方法，请参照前述“4.6.2 切割器单元内的加油”。
(3) 拆卸背面部盖板。
拆卸方法，请参照前述“4.6.2 切割器单元内的加油”。
(4) 从切割器单元主体上拆下固定氟片 ASSY. 的内六角螺栓 (5 处 )
之后，拆下氟片 ASSY.
拆卸方法，请参照前述“4.6.3 切割器单元部的零件更换”的“氟
片”。
(5) 拆卸顶面固定塑胶板与电缆的扁圆头螺丝 (2 处 ) 之后，拆下
塑胶板。
拆卸方法，请参照前述“4.6.3 切割器单元部的零件更换”的“扁
平环”。
(6) 拆卸固定侧面部夹板与侧板的内六角螺栓 ( 左右各 3 处 ) 之后，
拆下侧面部夹板与侧板。
拆卸方法，请参照前述“4.6.3 切割器单元部的零件更换”的“扁
平环”。
(7) 拆卸固定框架的内六角螺栓 ( 左右各 2 处 ) 之后，拆下框架。
拆卸方法，请参照前述“4.6.3 切割器单元部的零件更换”的“扁
平环”。

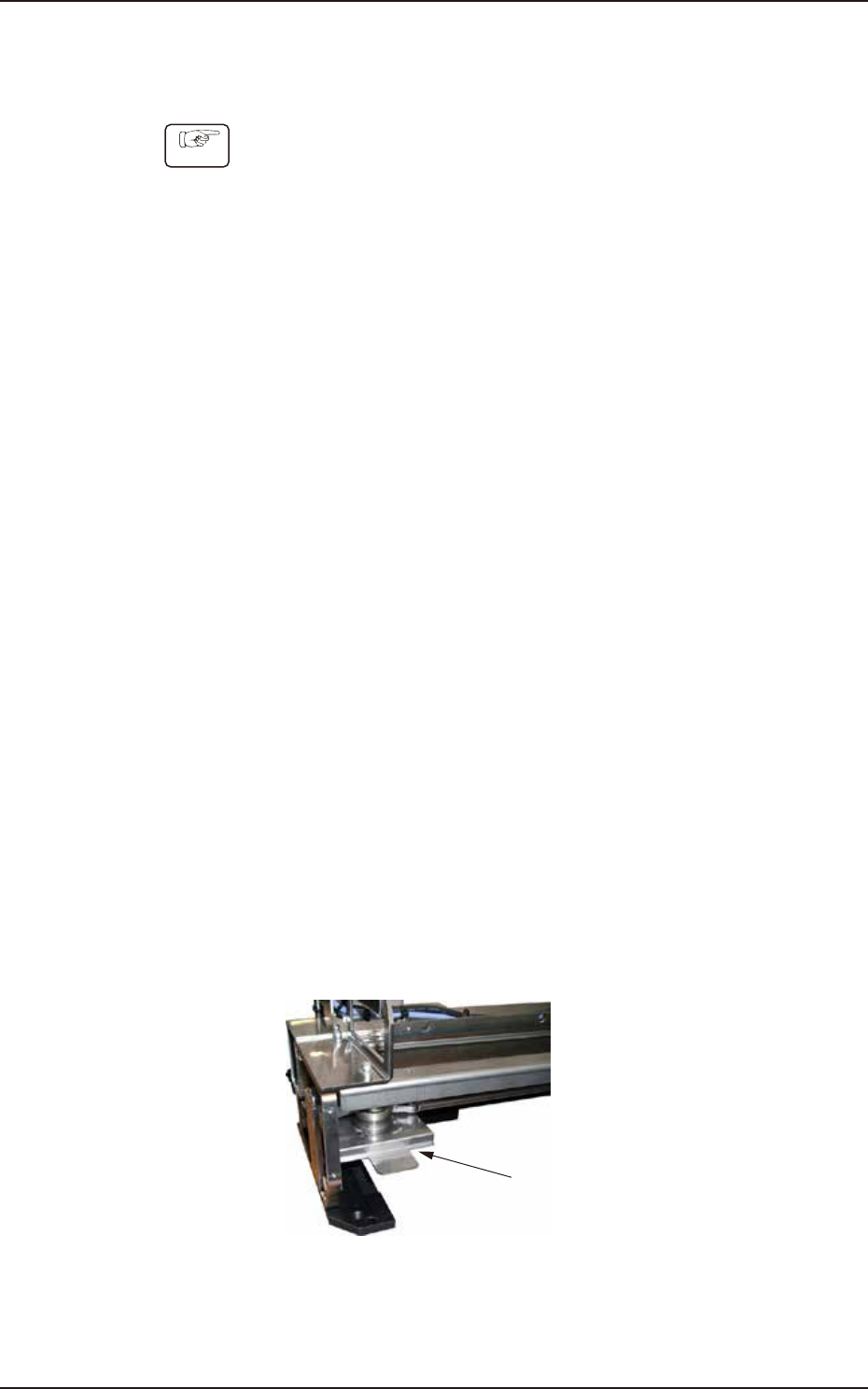

(8) 安装切割器刀片的护盖。
切割器刀片护盖
F4138-CUKYX-00
193-3100
CUKYX
4.6 切割器部
1-41
(9) 拆卸夹杆的左右基块的固定螺栓 ( 左右各 2 处 ) 之后。连同基
块拆下夹杆 ASSY.。
将基块装回原位时用定位销定位之后，用固定螺栓固定。
基块固定螺栓
基块固定螺栓
基块
基块 基块
夹杆ASSY.
F4139-CUKYX-00
(10) 从夹杆的基块上拆卸连结螺栓 ( 左右各 2 处 ) 之后，换上新的
夹杆。
夹杆(ASSY_CLAMPER_Y)
连结螺栓
连结螺栓
F4140-CUKYX-00
193-3100
CUKYX
4.7 安装头部
1-42
4.7 安装头部
高速安装头
拡散板
每月 清洁 所需时间:2分钟
(1)通过界面操作将所有吸嘴放回吸嘴贮备
器内
(2)请用干镜头布擦拭。
请不要使扩散板表面沾上皮
脂或油。
关于将吸嘴放回吸嘴贮备器中
的步骤，请参照“第二册
第6章 5.吸嘴交换”。
侧面视觉相机(投光器、受光器)
每天 清洁 所需时间:5分钟
侧面视觉相机表面上沾有皮脂或油时，请用
浸有无水酒精的棉棒擦去。
吸嘴上下滚珠丝杠(NL轴)
每三个月 清洁、加油 所需时间:5分钟
(DAPHNE GREASE MP No.1)
请用棉纱擦去已脏污的润滑油，用注油器在
螺旋槽加少量的新润滑油。
使用No.19(茶色)注嘴。
No.19
要 点
参 照
注 意
F4141-CUKYX-00
