4.6 切割器部
1-41
(9) 拆卸夹杆的左右基块的固定螺栓 ( 左右各 2 处 ) 之后。连同基
块拆下夹杆 ASSY.。
将基块装回原位时用定位销定位之后，用固定螺栓固定。
基块固定螺栓
基块固定螺栓
基块
基块 基块
夹杆ASSY.
F4139-CUKYX-00
(10) 从夹杆的基块上拆卸连结螺栓 ( 左右各 2 处 ) 之后，换上新的
夹杆。
夹杆(ASSY_CLAMPER_Y)
连结螺栓
连结螺栓
F4140-CUKYX-00
193-3100
CUKYX
4.7 安装头部
1-42
4.7 安装头部

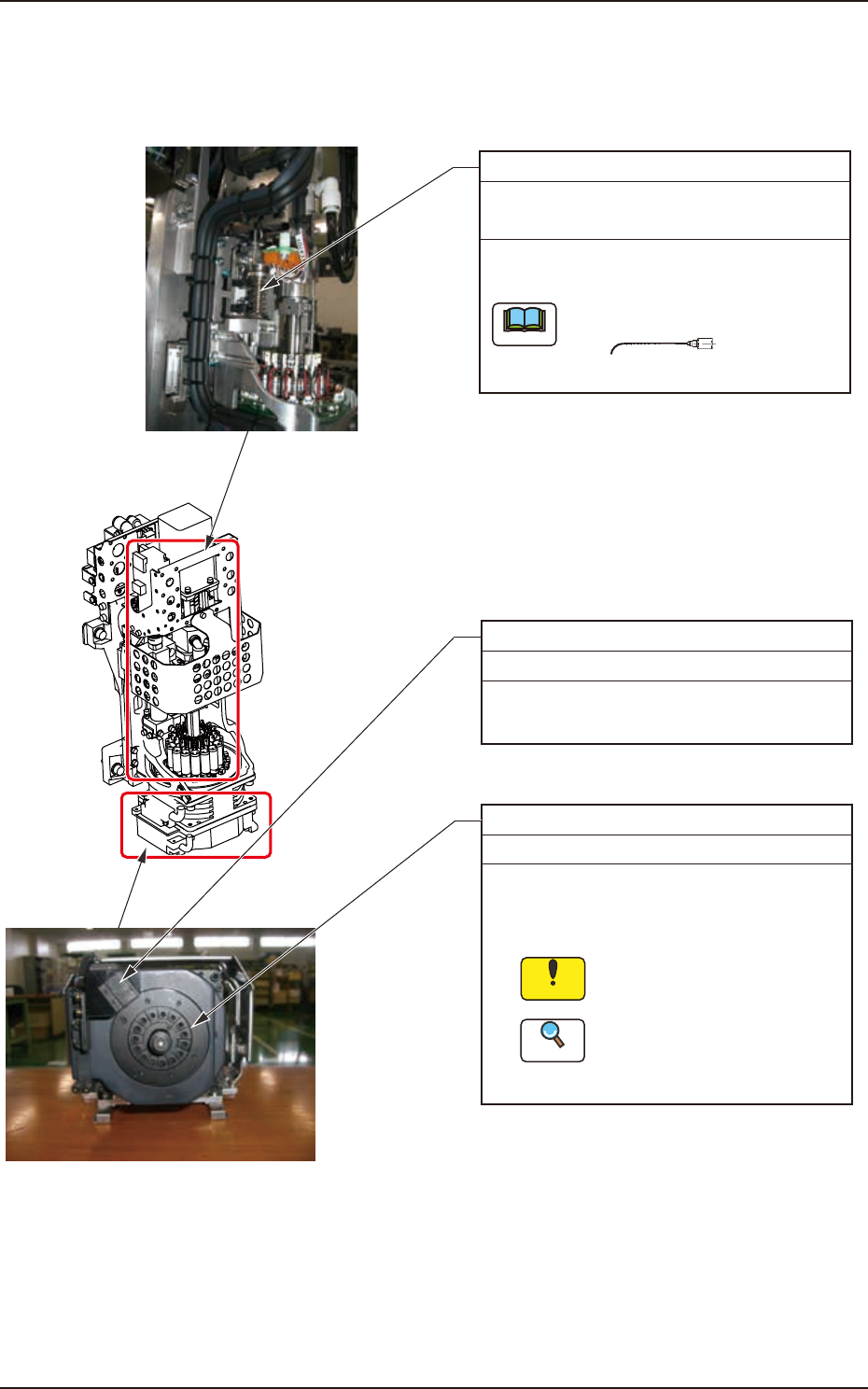

高速安装头
拡散板
每月 清洁 所需时间:2分钟
(1)通过界面操作将所有吸嘴放回吸嘴贮备
器内
(2)请用干镜头布擦拭。
请不要使扩散板表面沾上皮
脂或油。
关于将吸嘴放回吸嘴贮备器中
的步骤，请参照“第二册
第6章 5.吸嘴交换”。
侧面视觉相机(投光器、受光器)
每天 清洁 所需时间:5分钟
侧面视觉相机表面上沾有皮脂或油时，请用
浸有无水酒精的棉棒擦去。
吸嘴上下滚珠丝杠(NL轴)
每三个月 清洁、加油 所需时间:5分钟
(DAPHNE GREASE MP No.1)
请用棉纱擦去已脏污的润滑油，用注油器在
螺旋槽加少量的新润滑油。
使用No.19(茶色)注嘴。
No.19
要 点
参 照
注 意
F4141-CUKYX-00
193-3100
CUKYX
4.7 安装头部
1-43
安装头上下滚珠丝杠(HL轴)
每三个月 清洁、加油 所需时间:5分钟
(DAPHNE GREASE MP No.1)
(1) 请用棉纱擦去已脏污的润滑油，用注油器
在螺旋槽加少量的新润滑油。
(2) 加油后，请用手动操作(手动调节)将HL轴
上下移动25mm，重复5次，使润滑油遍布
整个滚珠丝杠。
使用No.19(茶色)注嘴。
No.19
安装头上下直线导轨(HL轴)
(2) 加油后，请用手动操作(手动调节)将HL轴
上下移动25mm，重复5次，使润滑油遍布
整个直线导轨。
No.19
每三个月 清洁、加油 所需时间:5分钟
(DAPHNE GREASE MP No.1)
(1) 请用棉纱擦去已脏污的润滑油，用注油器
在直线导轨的槽内加少量的新润滑油。
(3) 初次加油是在一个月后，以后每三个月
加油一次。
使用No.19(茶色)注嘴。
加润滑油时，请注意不要使传感器
沾上润滑油。
No.19
注 意
要 点
要 点
F4142-CUKYX-00
