193-3100
CUKYX
4.7 安装头部
1-43

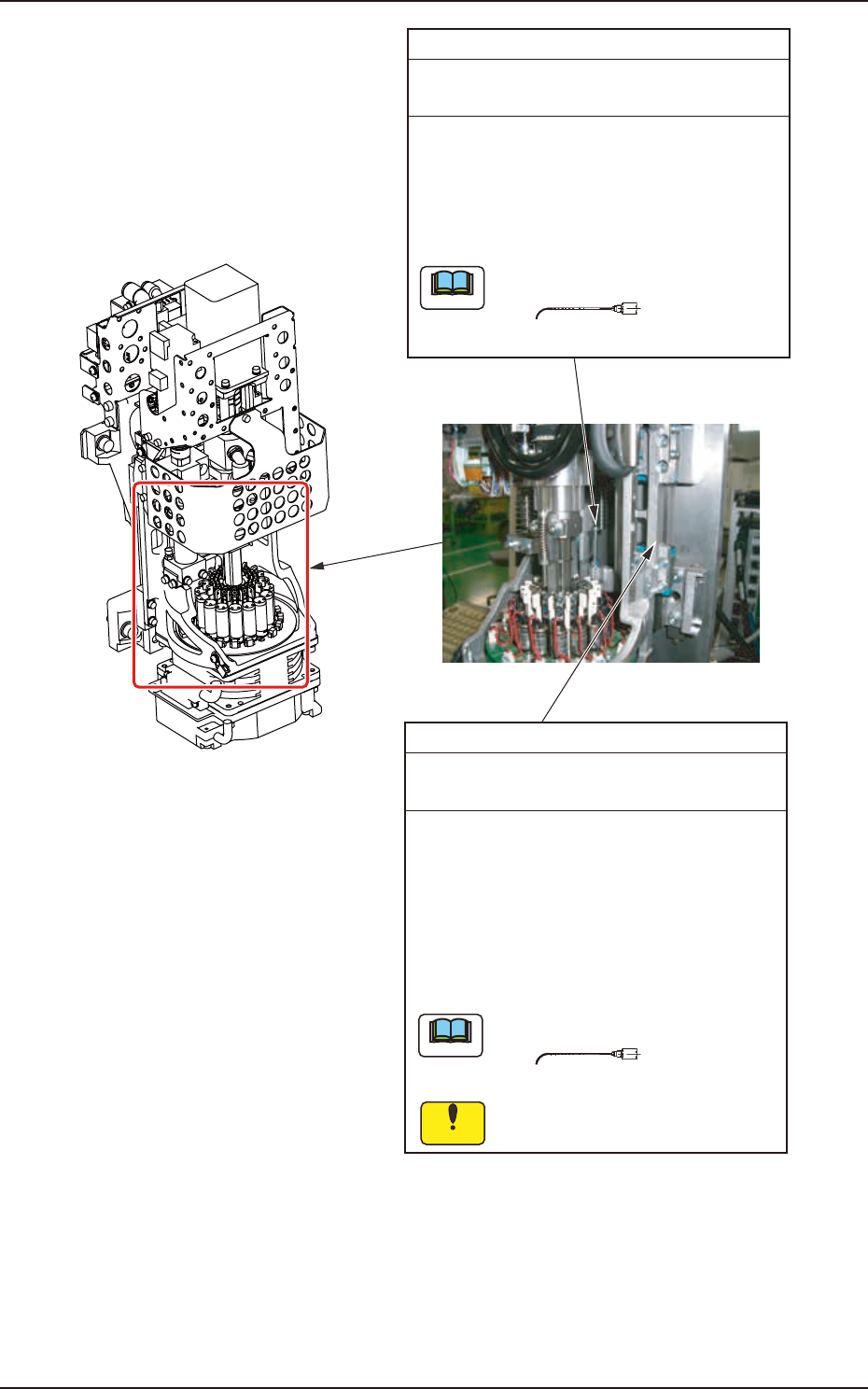

安装头上下滚珠丝杠(HL轴)
每三个月 清洁、加油 所需时间:5分钟
(DAPHNE GREASE MP No.1)
(1) 请用棉纱擦去已脏污的润滑油，用注油器
在螺旋槽加少量的新润滑油。
(2) 加油后，请用手动操作(手动调节)将HL轴
上下移动25mm，重复5次，使润滑油遍布
整个滚珠丝杠。
使用No.19(茶色)注嘴。
No.19
安装头上下直线导轨(HL轴)
(2) 加油后，请用手动操作(手动调节)将HL轴
上下移动25mm，重复5次，使润滑油遍布
整个直线导轨。
No.19
每三个月 清洁、加油 所需时间:5分钟
(DAPHNE GREASE MP No.1)
(1) 请用棉纱擦去已脏污的润滑油，用注油器
在直线导轨的槽内加少量的新润滑油。
(3) 初次加油是在一个月后，以后每三个月
加油一次。
使用No.19(茶色)注嘴。
加润滑油时，请注意不要使传感器
沾上润滑油。
No.19
注 意
要 点
要 点
F4142-CUKYX-00
193-3100
CUKYX
4.7 安装头部
1-44

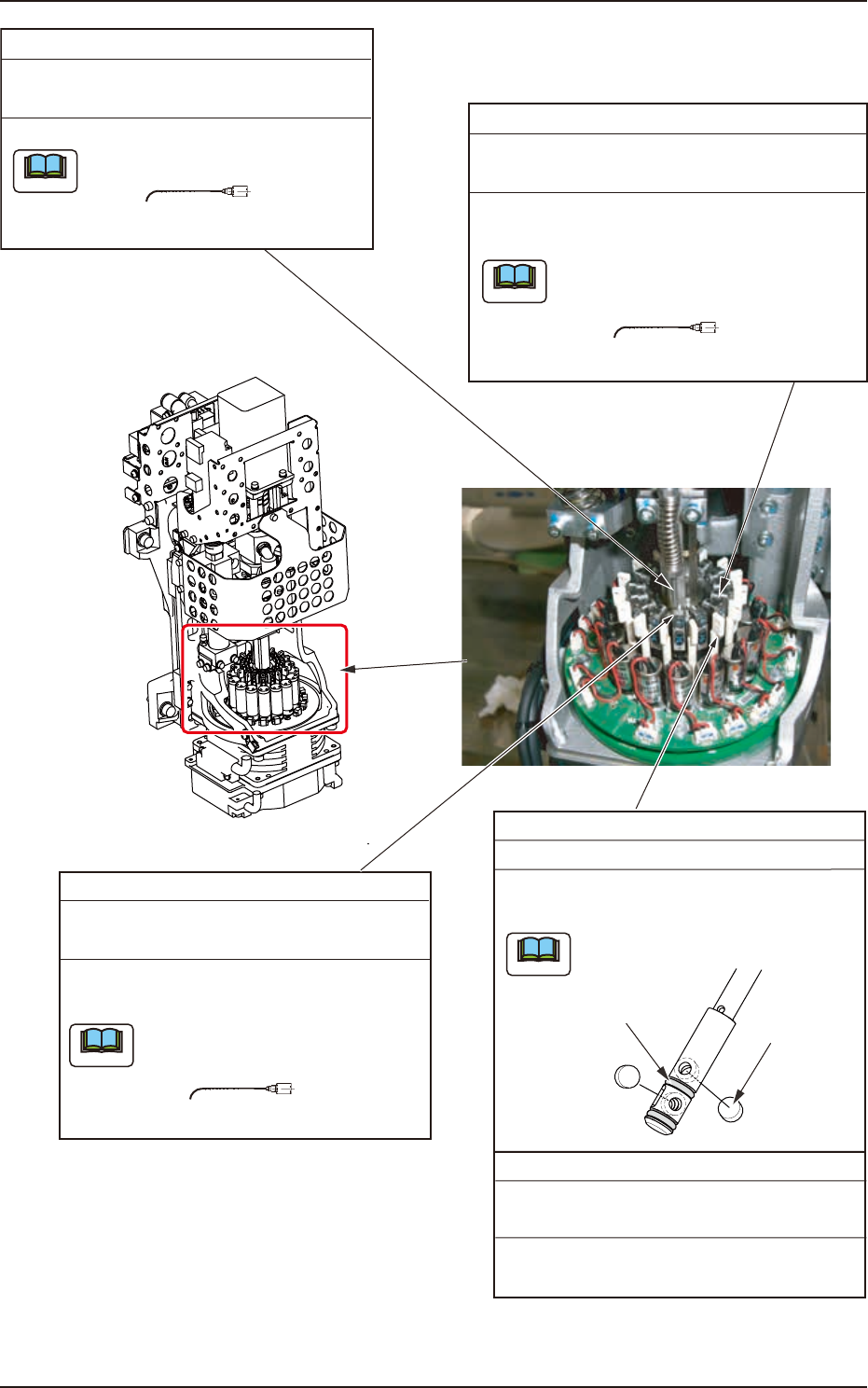

真空过滤器(15处)
过滤器架 O型圈(15处×2个)
每三个月 更换 所需时间:30分钟
请使用过滤器装卸治具，将真空过滤器架向
上拔出，更换下图所示的2个滤芯。
请使用市面销售的镊子更换滤芯。
吸嘴切换凸轮面(上面)
每三个月 清洁、加油 所需时间:5分钟
(DAPHNE GREASE MP No.1)
更换滤芯时 加油 所需时间:30分钟/安装头
(DAPHNE GREASE MP No.1)
切换凸轮面沾有异物时，请用镊子除去。
在过滤器架的O型圈(上图中的2处)上涂抹
润滑油。
用注油器在凸轮部上侧加0.01cc的润滑油。
(a)0.01cc大约为1005芯片的大小。
(b)使用No.19(茶色)注嘴。
No.19
中央花键
每三个月 加油 所需时间:4分钟
(DAPHNE GREASE MP No.1)
用注油器给中央花键槽加润滑油。
使用No.19(茶色)注嘴。
No.19
凸轮从动件
每三个月 清洁、加油 所需时间:5分钟
(DAPHNE GREASE MP No.1)
凸轮从动件沾有异物时，请用镊子除去。
用注油器给凸轮从动件上侧加0.01cc的润滑油。
(a)0.01cc大约为1005芯片的大小。
(b)使用No.19(茶色)注嘴。
No.19
滤芯
O型圈
要 点
要 点
要 点
要 点
F4143-CUKYX-00
193-3100
CUKYX
4.7 安装头部
1-45

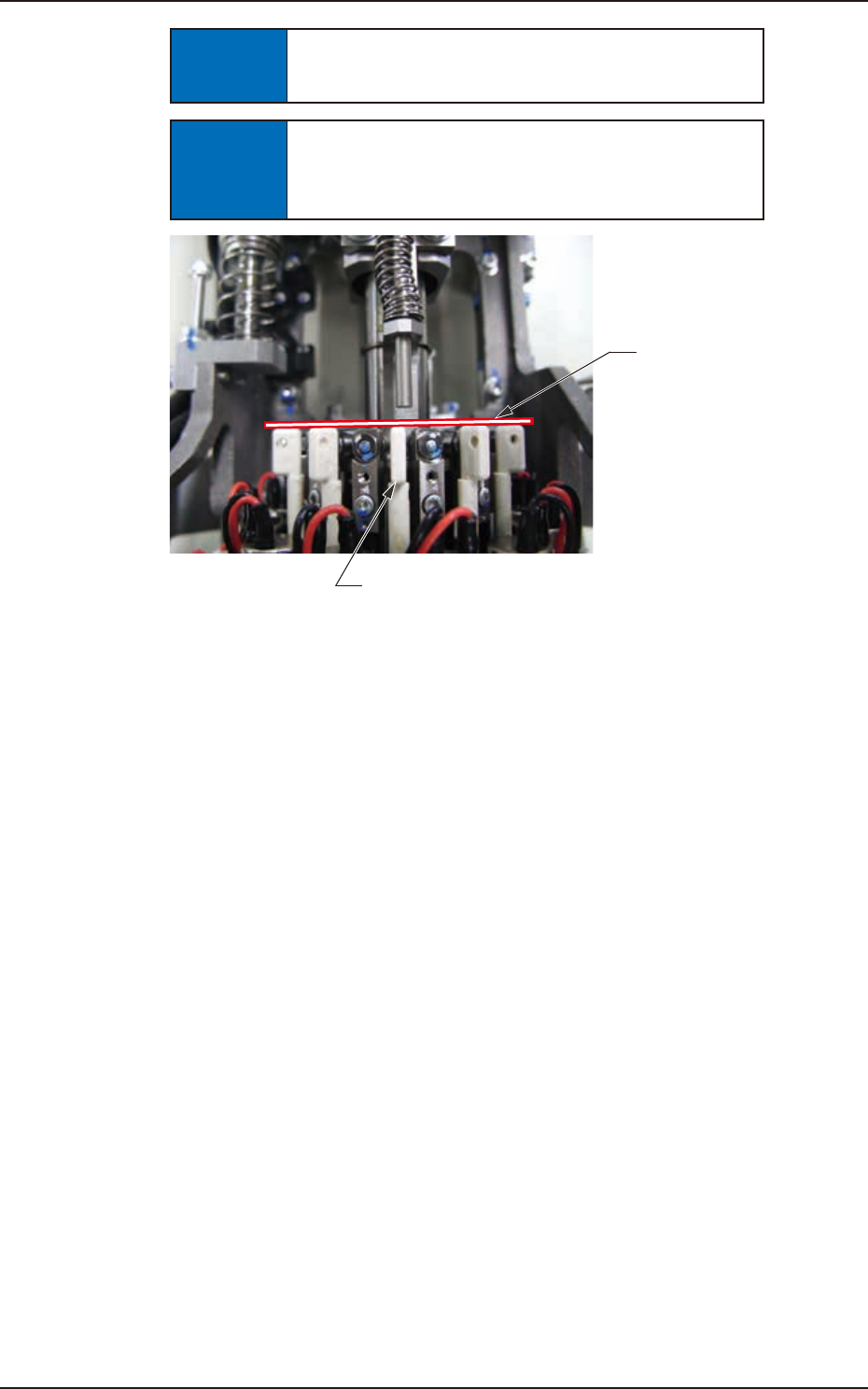

通知
插入过滤器架时，请注意过滤器架的朝向，并插入到位。
请确认过滤器架顶面与和上部模块顶面的高度是否一致。
通知
请定期给过滤器架的 O 型圈涂抹薄薄的一层润滑油。
(DAPHNE GREASE MP No.1)
若润滑油枯竭，可能会导致 O 型圈被损坏或被粘固。
过滤器架
确认高度是否一致
