193-3100 CUKYX 4.7 安装头部 1-48 通知 对 吸嘴 进行 喷 气 时 ， 请 务 必从吸嘴前端 方向喷 气。 若从 夹 爪方向对吸 嘴进 行 喷 气 ， 可能 会导致 夹 爪折断。 吸嘴 每三个月 点检 请点检吸嘴的状态，吸嘴前端磨损时，请更换。 吸嘴 每周 清洁 • 请用镜头布清洁吸嘴锥形部。 • 通过界面操作将吸嘴放回吸嘴贮备器内，再取出 各个吸嘴贮备器，进行喷气吹除尘屑。 (a) 关于清洁的详细内容，请参照本…
193-3100
CUKYX
4.7 安装头部
1-47

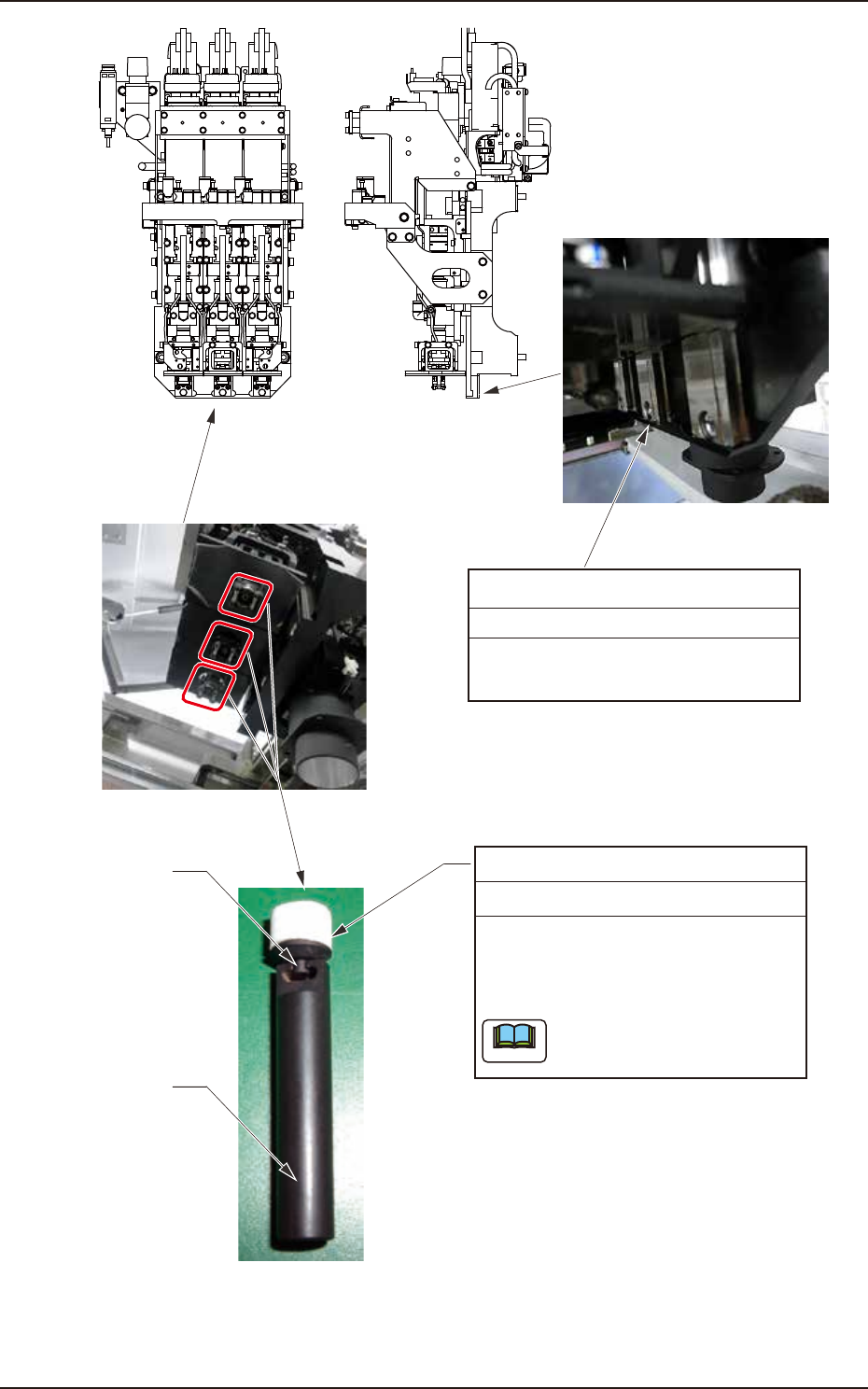

真空过滤器
每三个月 更换
过滤器架
过滤器装卸治具
接收盘(2处)
每三个月 清洁
请用油棉纱擦掉积存在接收盘内的脏污
润滑油。
更换过滤器时，请垂直装卸治
具。
所需时间:3分钟
请使用过滤器装卸治具，将过滤器架向
下拔出，更换真空过滤器。
更换后，请将过滤器架压入吸嘴架中央
轴。
要 点
F4146-CUKYX-00
193-3100
CUKYX
4.7 安装头部
1-48
通知

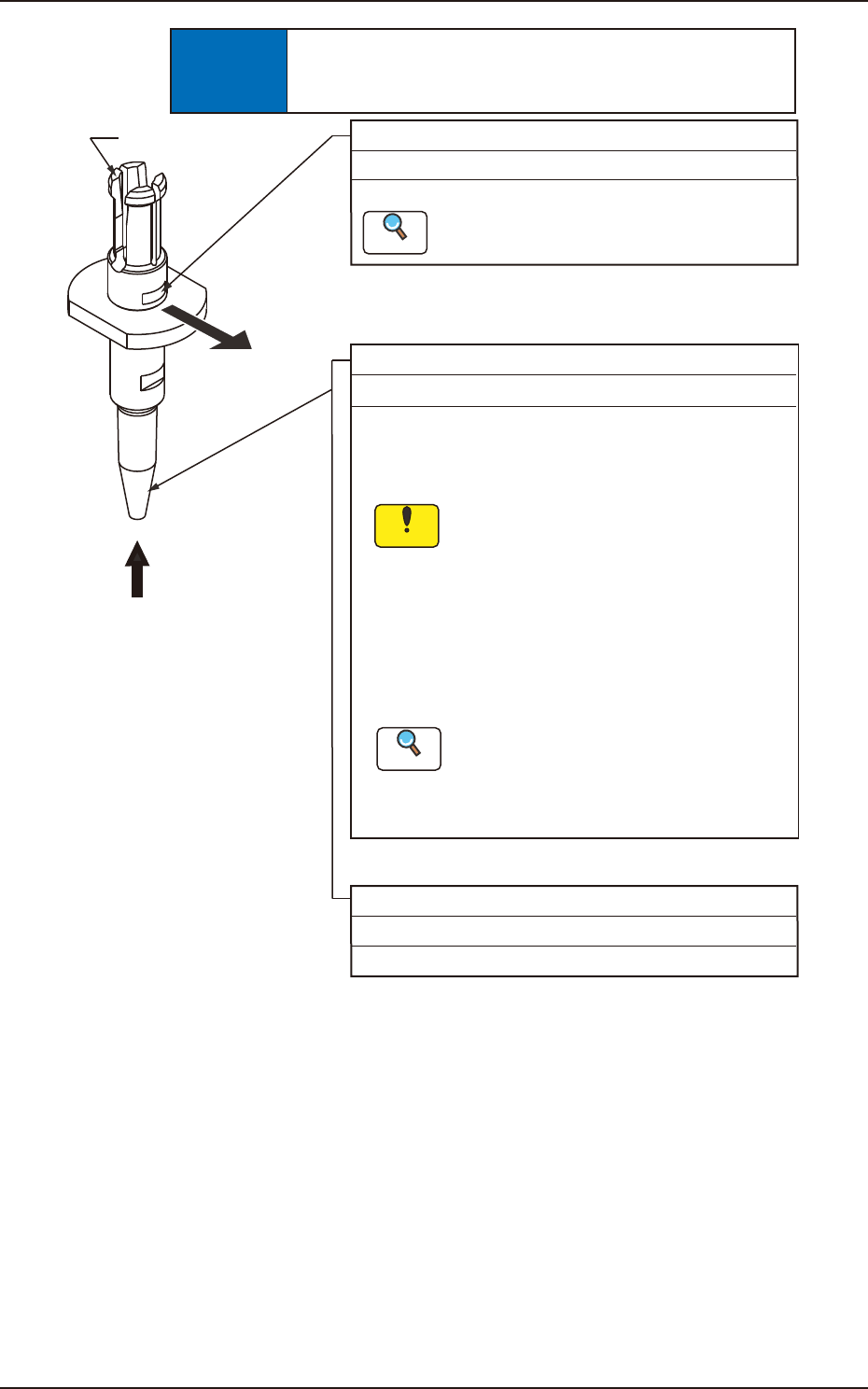

对吸嘴进行喷气时，请务必从吸嘴前端方向喷气。
若从夹爪方向对吸嘴进行喷气，可能会导致夹爪折断。
吸嘴
每三个月 点检
请点检吸嘴的状态，吸嘴前端磨损时，请更换。
吸嘴
每周 清洁
• 请用镜头布清洁吸嘴锥形部。
• 通过界面操作将吸嘴放回吸嘴贮备器内，再取出
各个吸嘴贮备器，进行喷气吹除尘屑。
(a) 关于清洁的详细内容，请参照本章
后述“5.1 吸嘴的清洁步骤”。
(b) 关于将吸嘴放回吸嘴贮备器中的步骤，
请参照“第二册 第6章 5.吸嘴交换”。
(a) 请不要用手从安装头上取出吸嘴。
因为这会导致吸嘴与吸嘴数据不相符。
(b) 吸嘴上的脏污明显或真空吸引力变弱，
引起吸取或贴装发生不良时，请进行
水中超声波清洗。
进行水中超声波清洗时，请先拆下吸
嘴过滤器。
严禁使用水以外的液体。
从前端喷气
夹爪
吸嘴过滤器
每周 更换
请使用过滤器拔出治具更换吸嘴过滤器。
关于更换的详细内容，请参照本章后述
“5.3 吸嘴过滤器的拆卸方法”。
参 照
参 照
注 意
F4147-CUKYX-00
193-3100
CUKYX

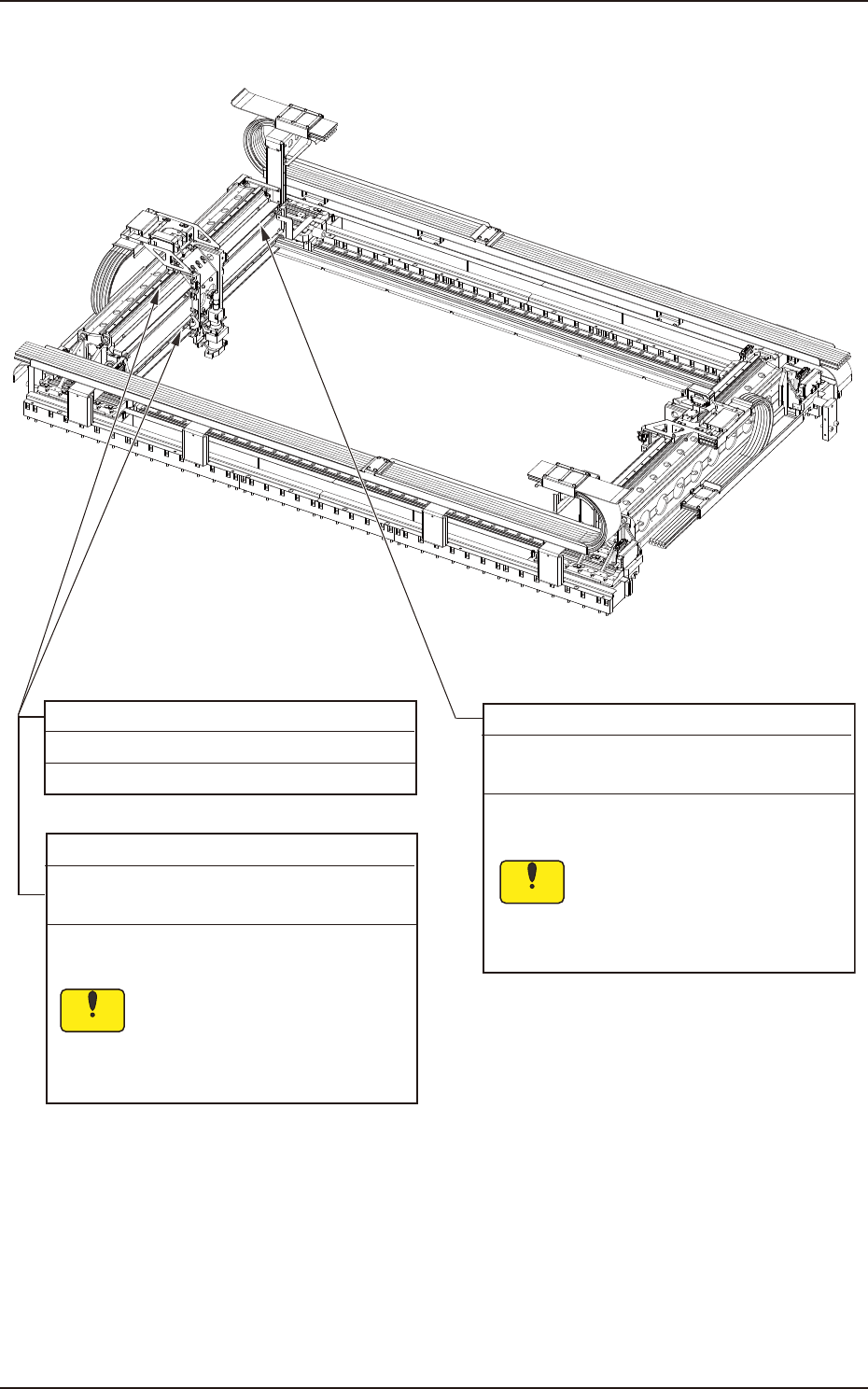

4.8 XY 横梁部
1-49
4.8 XY 横梁部
X轴直线导轨 滑轨部 (4处)
每天 点检 所需时间:1分钟
请目视点检是否掉落有异物等。
X轴直线导轨 滑块部 (4处)
每三个月 清洁、加油 所需时间:5分钟
(DAPHNE GREASE MP No.1)
请用棉纱擦去已脏污的润滑油，用手动加油
枪从注油嘴注入新的润滑油。
请注意不要使纱头残留。
初次加油是在一个月后，以后每三个月加油
一次。
X轴滚珠丝杠(2处)
每三个月 清洁、加油
(DAPHNE GREASE MP No.3)
请用棉纱擦去已脏污的润滑油，用手动加油
枪从注油嘴注入新的润滑油。
请注意不要使纱头残留。
初次加油是在一个月后，以后每三个月加油
一次。
※ 含对面的横梁
※ 含对面的横梁
※ 含对面的横梁
注 意
注 意
F4148-CUKYX-00
