3. 生产信息浏览器的使用方法与画面

3.1 启动与主画面

启动生产信息浏览器后主画面会显示如下。

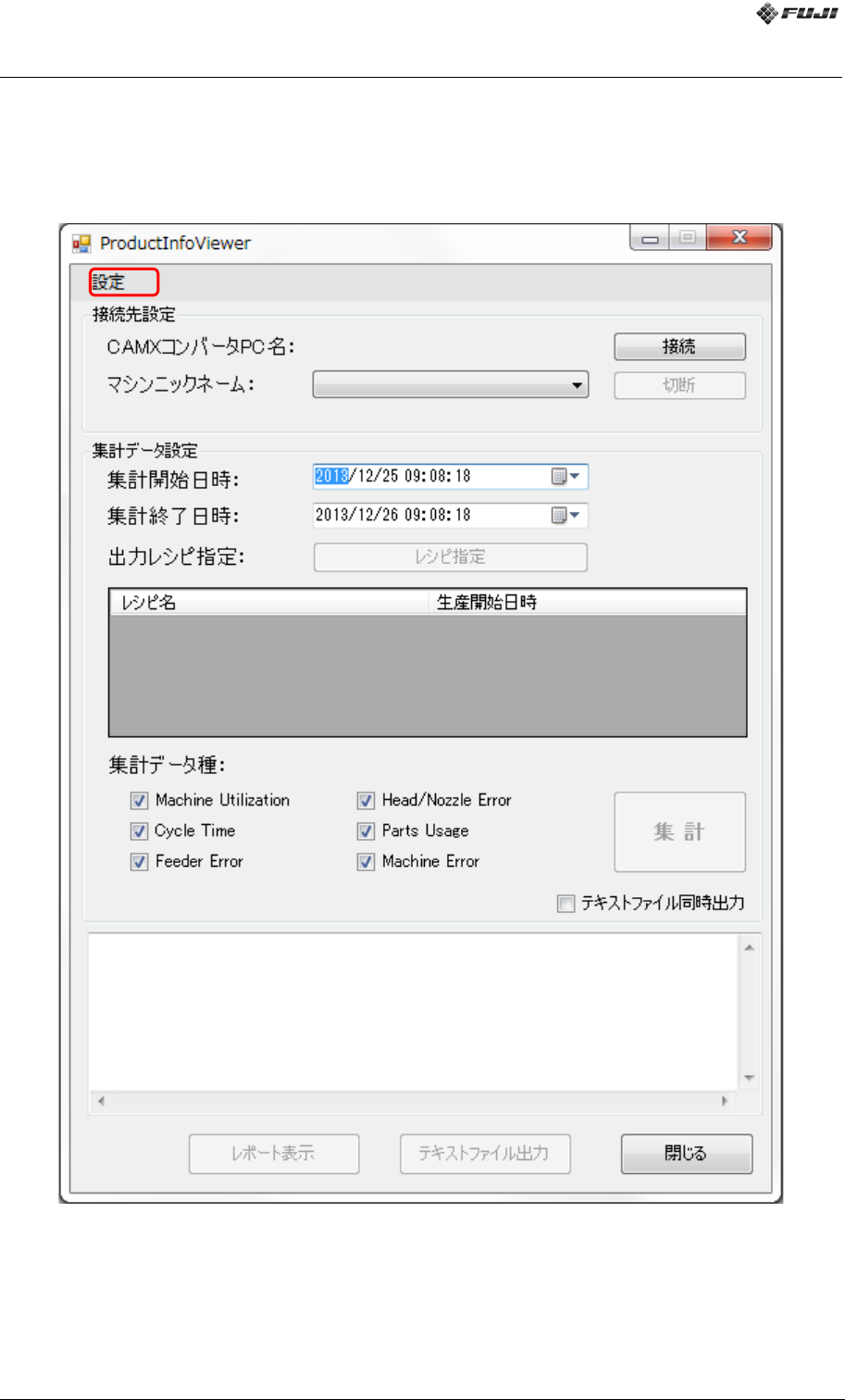

图3-1 生产信息浏览器主画面

①

②

④

⑦

③

⑥

⑤

⑧

⑨

⑩

⑪

⑫

⑬ ⑭

⑮

PZ2R9S8i

Downloaded at 2015/10/08 22:10:820 by 3NEC4804 DL#c9OApOT1

- 7 -

USR-SFAVPIV-002S0

【生产信息浏览器主画面的构成】

名称内容

［设置］菜单显示生产信息浏览器的设置画面

［连接］键用于连接安装了CAMX Converter的计算机

3 Machine nickname

请从下拉菜单中选择需要用到的sFAB。请在这里选择需要

导数据的机器。

［断开］键用于切断与CAMX Converter的连接

数据导出开始时间用于设置开始导数据的时间。

数据导出结束时间用于设置中止导数据的时间。

［以Recipe为单位导出］键如需以Recipe为单位导数据，请点击该键。

Recipe一览

以Recipe为单位导数据时，在该一览表中会显示需要导数

据的Recipe。

报告类型请勾选所需报告类型。

［导出］键以指定条件导出数据并生成报告。

"同时生成文本文件"

选项

如果勾选该选项并点击⑩（［导出］键）的话，就可以

将报告（在⑨中勾选的报告）转换为CSV文件。

如果不勾选，那么导出数据后就可以使用［生成文本文

件］键。

关于保存文件的文件夹，请参考3.1.2章节提及的「存档

文件夹」。

日志显示区用于显示生产信息浏览器的导出结果通知等信息。

［显示报告］键

用于显示报告导出画面。点击⑩（［导出］键）并导出数

据后，该键即可开始使用。

［生成文本本件］键

如果在导数据时未勾选⑪"同时生成文本文件"选项，那么点

击该键就可以将⑨中勾选的文件生成CSV文件。

关于保存文件的文件夹，请参考3.1.2章节提及的「存档

文件夹」。

［关闭］键用于关闭生产信息浏览器。

3.2 初始设置

导数据之前生产信息浏览器必须和CAMX Converter连接在一起。安装之后必

须马上对以下项目进行设置：安装了CAMX Converter的计算机名、报告的存档

文件夹、导出报告时所用的分隔符。

设置步骤如下。

1. 启动ProductInfoViewer.exe。

2. 点击主画面左上角的［设定］菜单。

3. 在设定画上设置CAMX Converter计算机名、存档文件夹、分隔符。

4. 为了保存设置内容，请点击［OK］键。

PZ2R9S8i

Downloaded at 2015/10/08 22:10:820 by 3NEC4804 DL#c9OApOT1

- 8 -

USR-SFAVPIV-002S0

【设置画面的构成】

名称内容

CAMX Converter计算机名请设置需要连接的CAMX Converter计算机名。

存档文件夹请设置报告的存档文件夹。

分隔符请设置导出报告时所用的分隔符。

3.3 连接 CAMX Converter

完成初始设置后，对生产信息浏览器和CAMX Converter进行连接。

请确认主画面上显示的CAMX Converter计算机名与之前在设置画面上设置的

计算机名是否一致。如果一致，则请点击［连接］键。如果连接成功，则会显示"

已成功连上日志画面"

3.4 设置报告的导出条件

连上CAMX Converter后，请设置报告的导出条件。

报告的导出条件如下所示

 Machine nickname

 数据导出区间

 报告类型

需要导数据的机器的设置

首先，请选择需要导数据的机器的Machine nickname。具体方法：在主画面

的Machine nickname下拉菜单中选择与CAMX Converter连在一起的需要导数

据的机器。

①

②

③
