- 17 -
USR-SFAVPIV-002S0

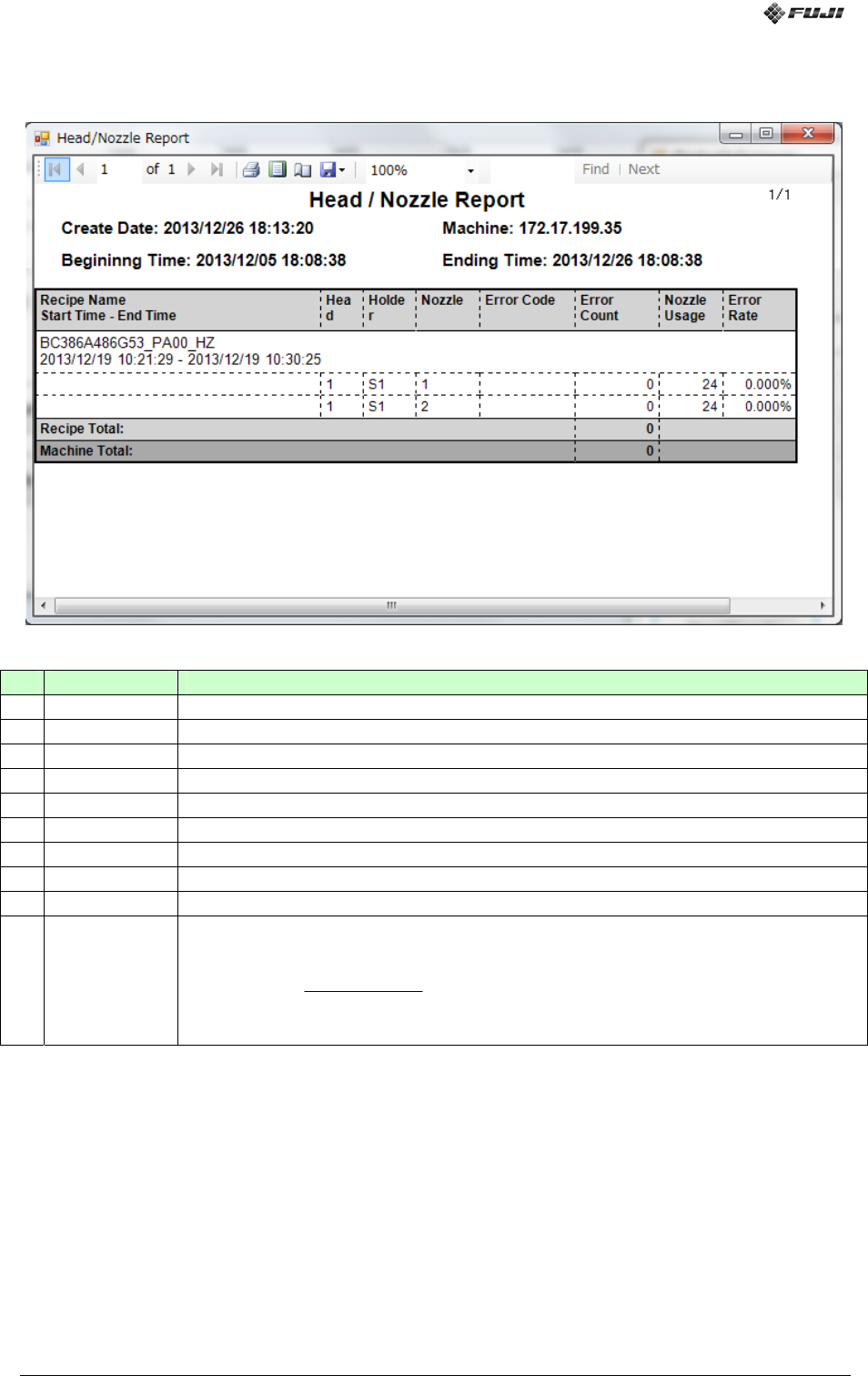

3.5.5 Header／Nozzle Error 报告
该报告用于汇总工作头、吸嘴的出错次数以及吸嘴的使用次数
【Head/Nozzle Error报告中的项目】
No
项目名 说明
1 Recipe Name
导出区间内完成生产的Recipe名
2 Start Time
recipe的生产开始时间
3 End Time
recipe的生产结束时间
4 Head
工作头编号
5 Holder
Holder编号
6 Nozzle
吸嘴编号
7 Error Code
错误编码
8 Error Count
出现在某个吸嘴上的某错误的次数
9 Nozzle Usage
某吸嘴的使用次数
10 Error Rate
出现在某吸嘴上的某错误的出错率。计算公式如下所示：
100
eNozzleUsag
ErrorCount
ErrorRate
①
②
③
④
⑤ ⑥
⑦
⑧ ⑨ ⑩
PZ2R9S8i
PZ2R9S8i
Downloaded at 2015/10/08 22:10:820 by 3NEC4804 DL#c9OApOT1
Downloaded at 2015/10/08 22:10:820 by 3NEC4804 DL#c9OApOT1
- 18 -
USR-SFAVPIV-002S0

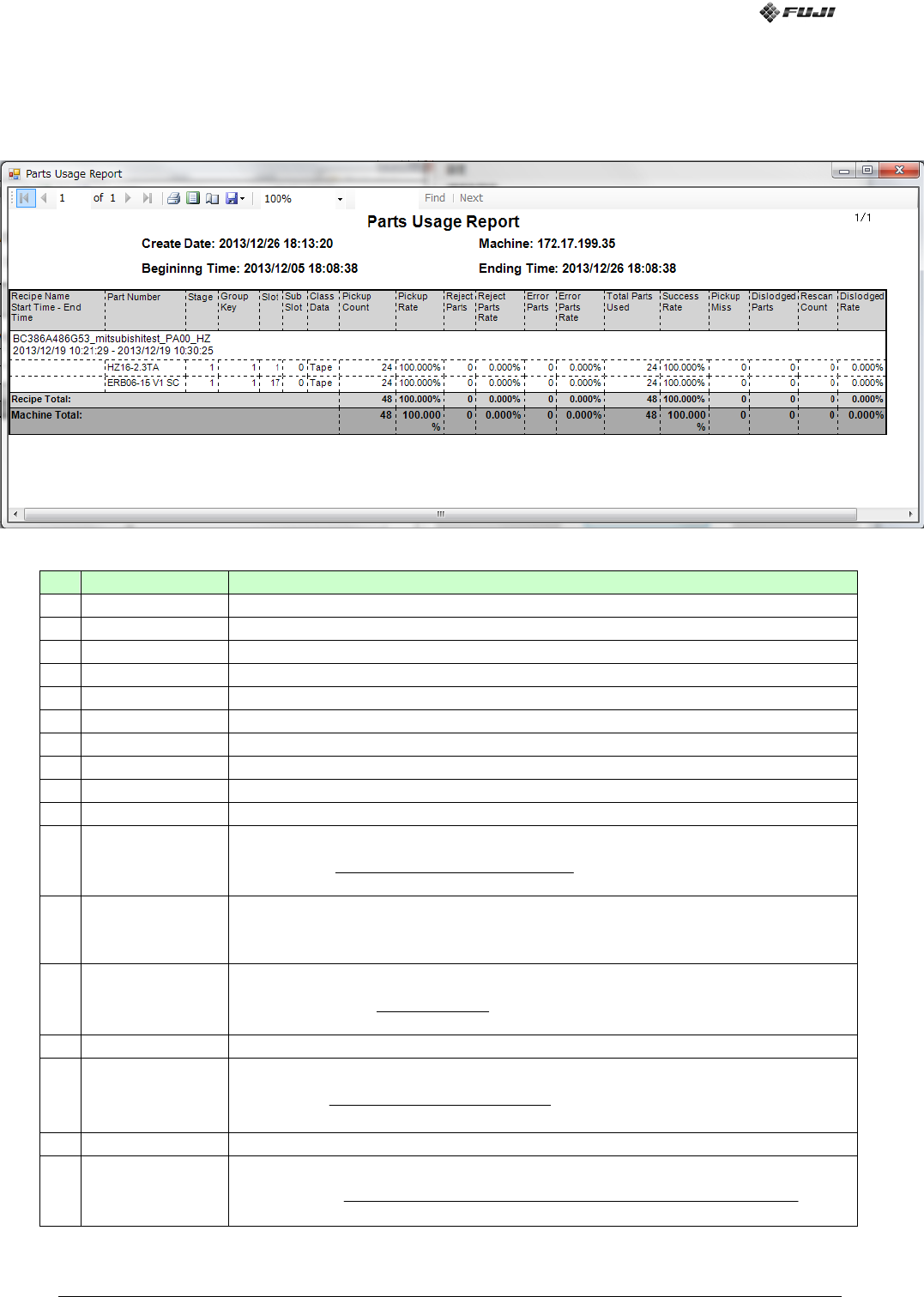

3.5.6 Parts Usage 报告
该报告用于汇总元件供应位置的元件吸取数、元件废弃数、吸料成功率、出错
率、贴装成功率。
【Parts Usage报告中的项目】
No
项目名 说明
1 Recipe Name
导出区间内完成生产的Recipe名
2 Start Time
recipe的生产开始时间
3 End Time
recipe的生产结束时间
4 PartNumber
元件号码（元件代码）
5 Stage
供料stage number
6 Groupkey
供料group key
7 Slot
供料料槽
8 Subslot
供料sub slot
9 ClassData
供料形态（Tape或Tray）
10 PickupCount
机器执行吸取动作的次数
11 PickupRate
吸料成功次数在元件总使用数中所占的百分比：

100
UsedTotalParts
artsDislodgedPUsedTotalParts
PickupRate
12 RejectParts
操作员以单动模式操作时废弃的元件，或者重新开始生产时废弃的的元件（生产
中止时停留在吸嘴上的元件）
※由影像处理错误以外的原因造成的废料数。
13 RejectPartsRate
由影像处理错误以外的原因造成的废料数在元件总使用数中所占的百分比：
100
Re
Re
UsedTotalParts
jectParts
atejectPartsR
14 ErrorParts
由影像处理错误造成的废料数。
15 ErrorPartsRate
由影像处理错误造成的废料数在准备贴装的元件总数中所占的百分比：

100
Re
jectPartsUsedTotalParts
ErrorParts
ErrorRate
16 TotalPartsUsed
成功吸取的元件数。
17 SuccessRate
成功完成贴装的元件数在准备贴装的元件总数中所占的百分比：


100
Re
Re
jectPartsUsedTotalParts
artsDislodgedPErrorPartsjectPartsUsedTotalParts
eSuccessRat
①
②
③
④
⑤ ⑥ ⑦
⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭
⑮ ⑯ ⑰ ⑱ ⑲ ⑳
㉑
PZ2R9S8i
PZ2R9S8i
Downloaded at 2015/10/08 22:10:820 by 3NEC4804 DL#c9OApOT1
Downloaded at 2015/10/08 22:10:820 by 3NEC4804 DL#c9OApOT1
- 19 -
USR-SFAVPIV-002S0
18 PickupMiss
未吸取次数：虽然执行了吸料动作，但是未能吸取元件的次数。换句话说，也就
是元件没有减少。
19 DislodgedParts
未贴装元件数：因在吸取之后到影像处理之前这段时间内出现掉落而未能成功贴
装的元件数。
20 RescanCount
Rescan次数：对在"元件检查"时没有废弃的元件执行"Side元件检查"的次数。
21 DislodgedRate
贴装前掉落的元件在准备贴装的元件总数中所占的百分比。

100
Re
jectPartsUsedTotalParts
artsDislodgedP
eSuccessRat

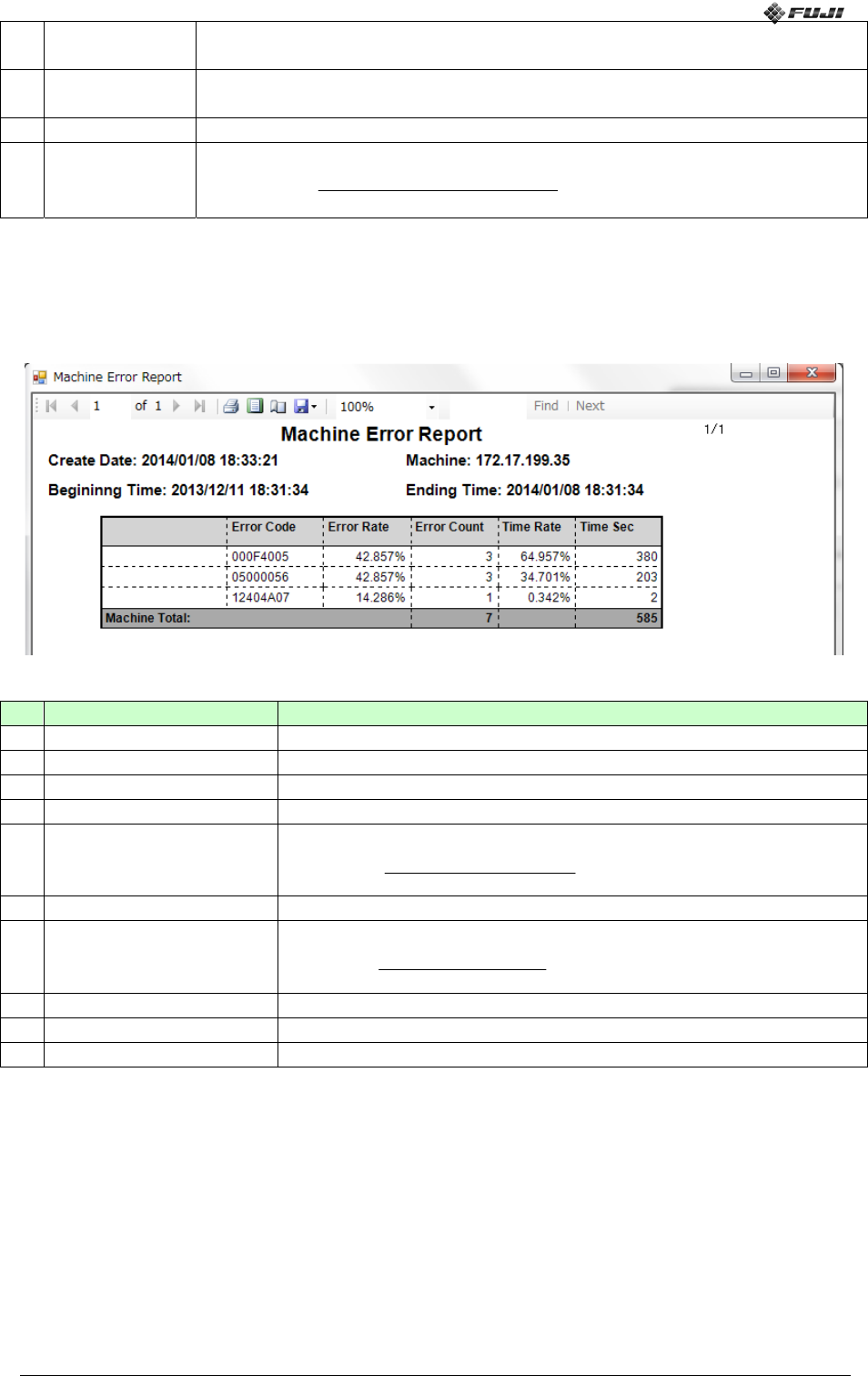

3.5.7 Machine Error 报告
该报告用于汇总以错误编码为单位的某台机器的错误。
【Machine Error报告中的项目】
No
项目名 说明
1 Machine
机器名或机器IP地址
2 BegginingTime
生产开始时间
3 EndingTime
生产结束时间
4 ErrorCode
造成机器停机的错误编码
5 ErrorRate
该错误的出现次数在某机器的出错总数中所占的比例：
100
ntalErrorCou
M
achineTo
t
ErrorCount
ErrorRate
6 ErrorCount
该错误的出错次数
7 TimeRate
该错误的出错时间在所有错误的出错时间中所占的比例：
100
alTimeSec
M
achineTo
t
TimeSec
TimeRate
8 TimeSec
该错误的出错时间（单位：秒）
9 MachineTotalErrorCount
某机器的出错总数
10 MachineTotalTimeSec
某机器的出错总时间
①
② ③
④
⑤ ⑥
⑦
⑧
⑨ ⑩
