5OM-1610 1-16 Pneumatic and Mounting Diagrams 091 1-001 Feeder Base (Pneumatic Diagram) 5 1 2 3 4 6 From Main Body No. Name Q’ty No. Name Q’ty No. Name Q’ty No. Name Q’ty 1 Tube φ 6 1 2 Solenoid V alve 2 3 Speed Controll…

100%1 / 215
5OM-1610
1-15
Pneumatic and Mounting Diagrams
1011-002 A(04100)

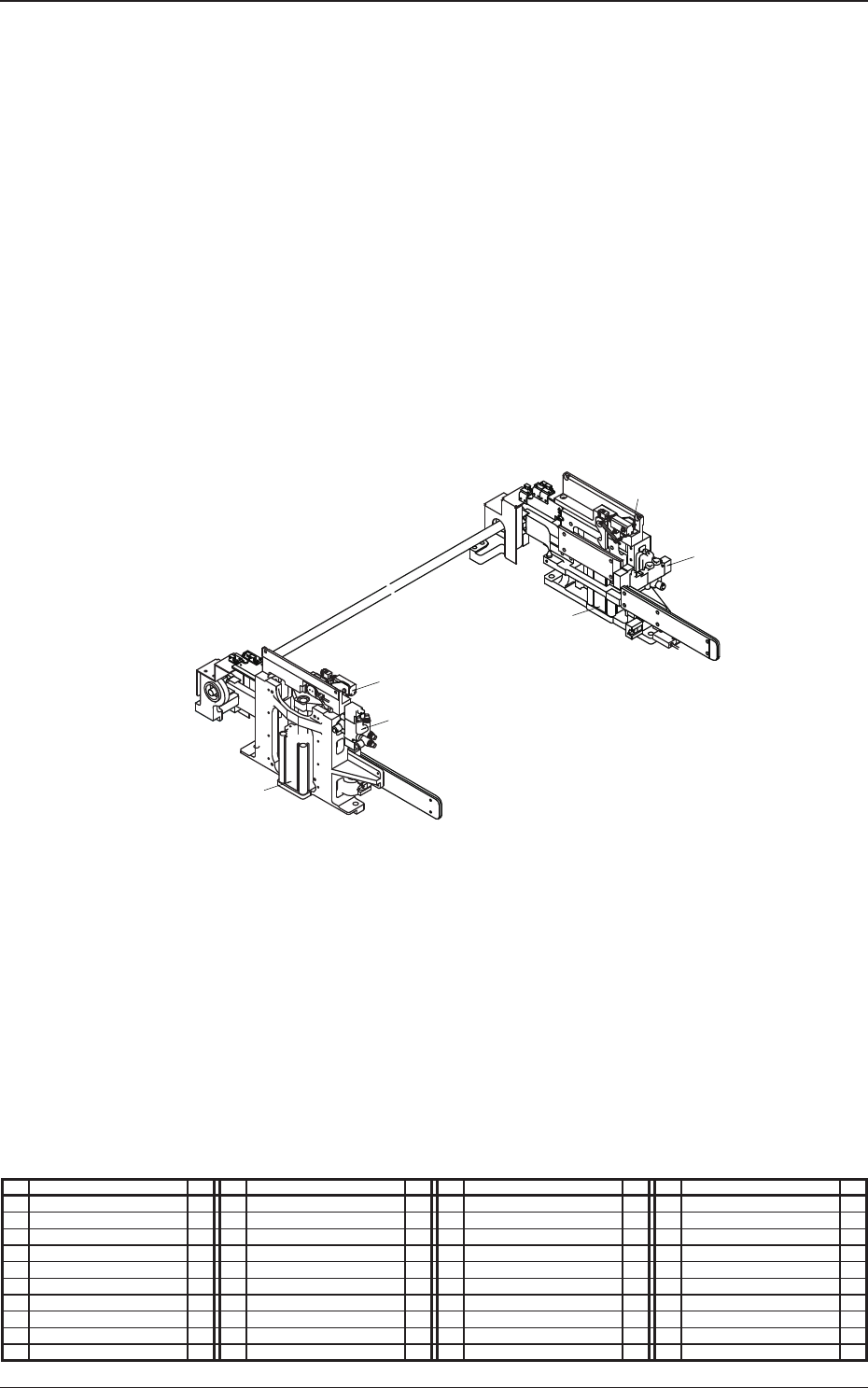

Positioning Unit (Mounting Diagram)
10
8
7
9
9
10
No. Name Q’ty No. Name Q’ty No. Name Q’ty No. Name Q’ty
7 Solenoid Valve 1
8 Solenoid Valve 1
9 Cylinder 2
10 Cylinder 2
5OM-1610
1-16
Pneumatic and Mounting Diagrams
0911-001

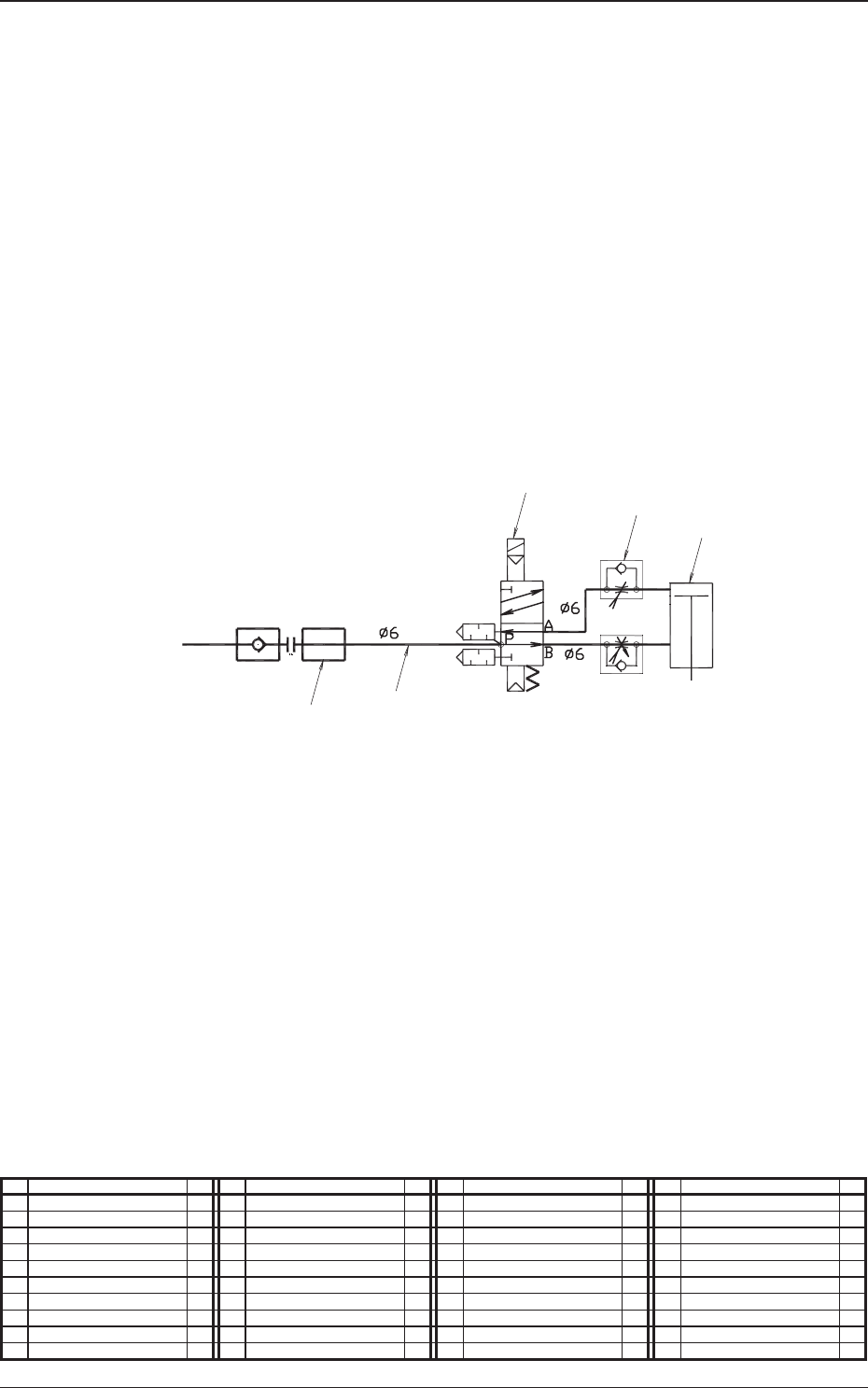

Feeder Base (Pneumatic Diagram)
5
1
2
3
4
6
From Main Body
No. Name Q’ty No. Name Q’ty No. Name Q’ty No. Name Q’ty
1 Tube
φ
6 1
2 Solenoid Valve 2
3 Speed Controller 4
4 Cylinder 2
5 Modular Unit 2
6 Air Connector Pin 2
5OM-1610
1-17
Pneumatic and Mounting Diagrams
1011-002

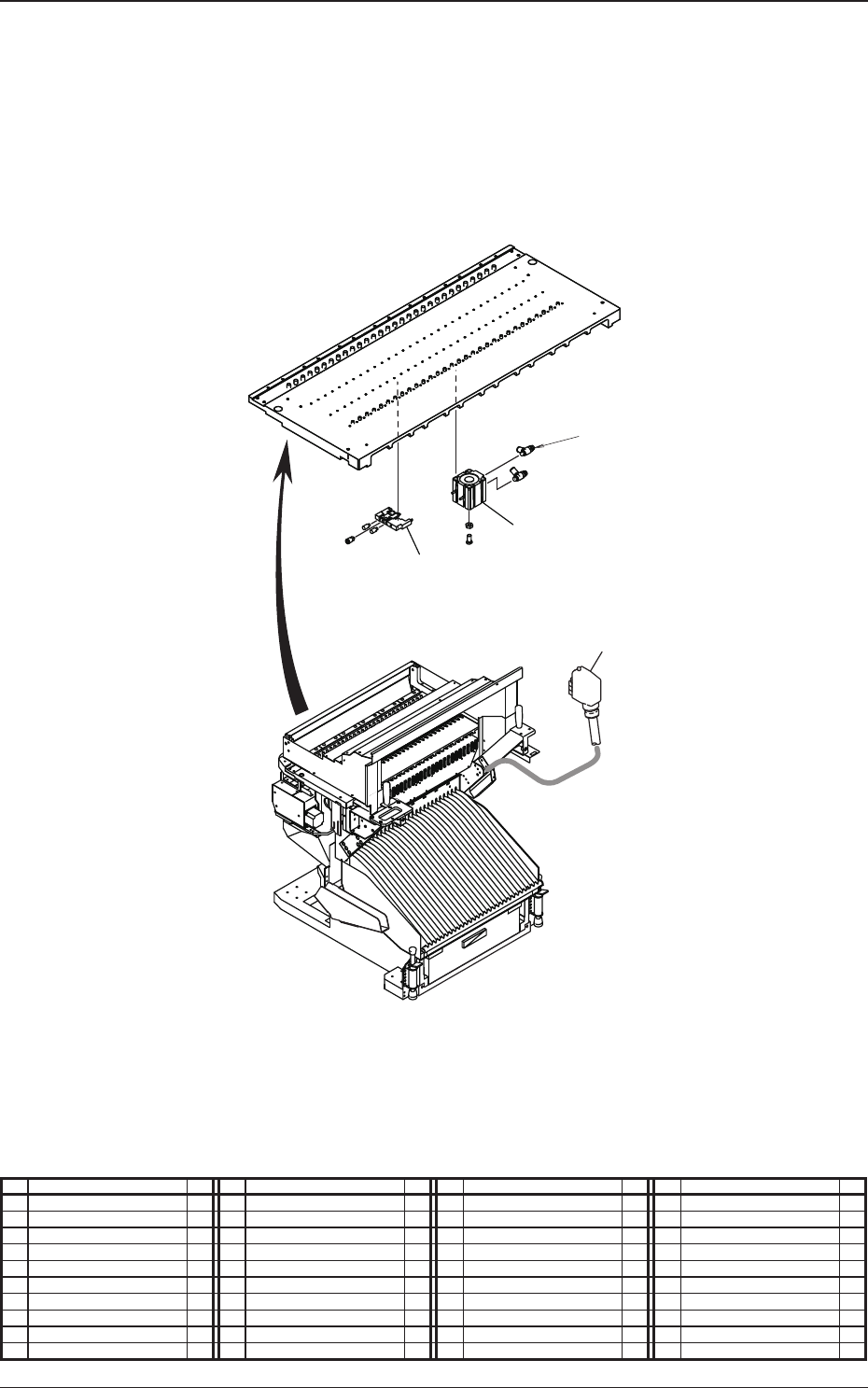

Feeder Base (Mounting Diagram)
3
4
2
6
5
No. Name Q’ty No. Name Q’ty No. Name Q’ty No. Name Q’ty
2 Solenoid Valve 2
3 Speed Controller 4
4 Cylinder 2
5 Modular Unit 2
6 Air Connector Pin 2
