元件的登记 7-51 图 7-29. BGA 元件的球空开 - 已删除选择领域的球形的 状态 ” 对话框 ype “ 的 pe> 。 m> 按钮 部设定对话 。一般部 定 < 确定 > 按钮 储存已设定的球空开的当前状态 之后关闭对话框。 < 取消 > 按钮 忽略已设定的球空开的当前状态 直接关闭对话框。 <MFOV T > 组合框 设定分割识别 Type 。详细事项请参照 “…
Samsung Component Placer SM320 Administrator’s Guide

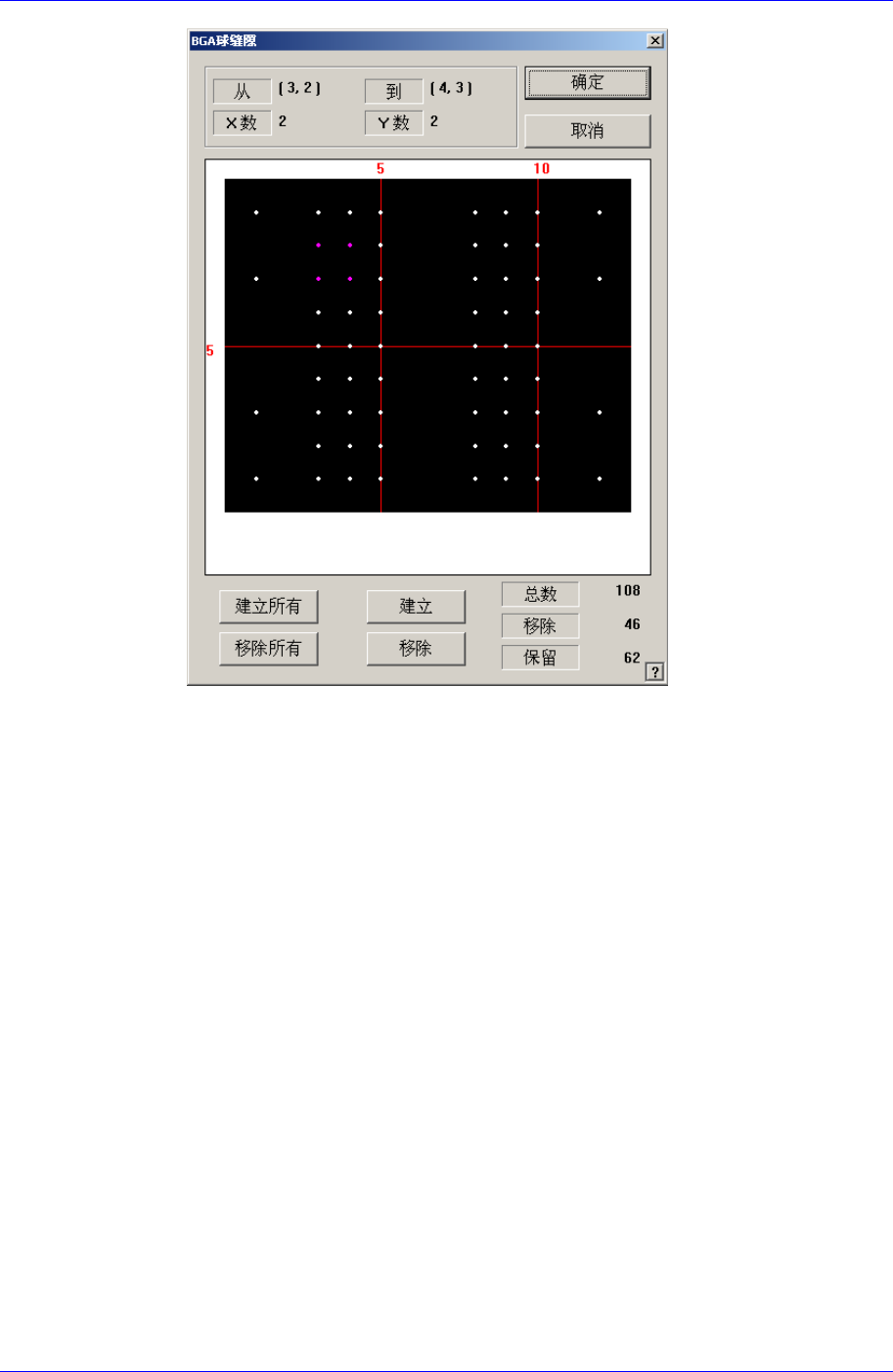

图
7-28. “BGA
部品的球空开
-
有已选择领域的状态
”
对话框
<建立所有> 按钮
钮
形。
> 按钮
生成所有的球形。
<移除所有> 按
删除所有的球
<建立> 按钮
生成选择领域的球形。
<移除
删除选择领域的球形。
之后的画面如下。从以上画面，删除选择领域的球形
7-50
Samsung Component Placer SM320 Administrator’s Guide

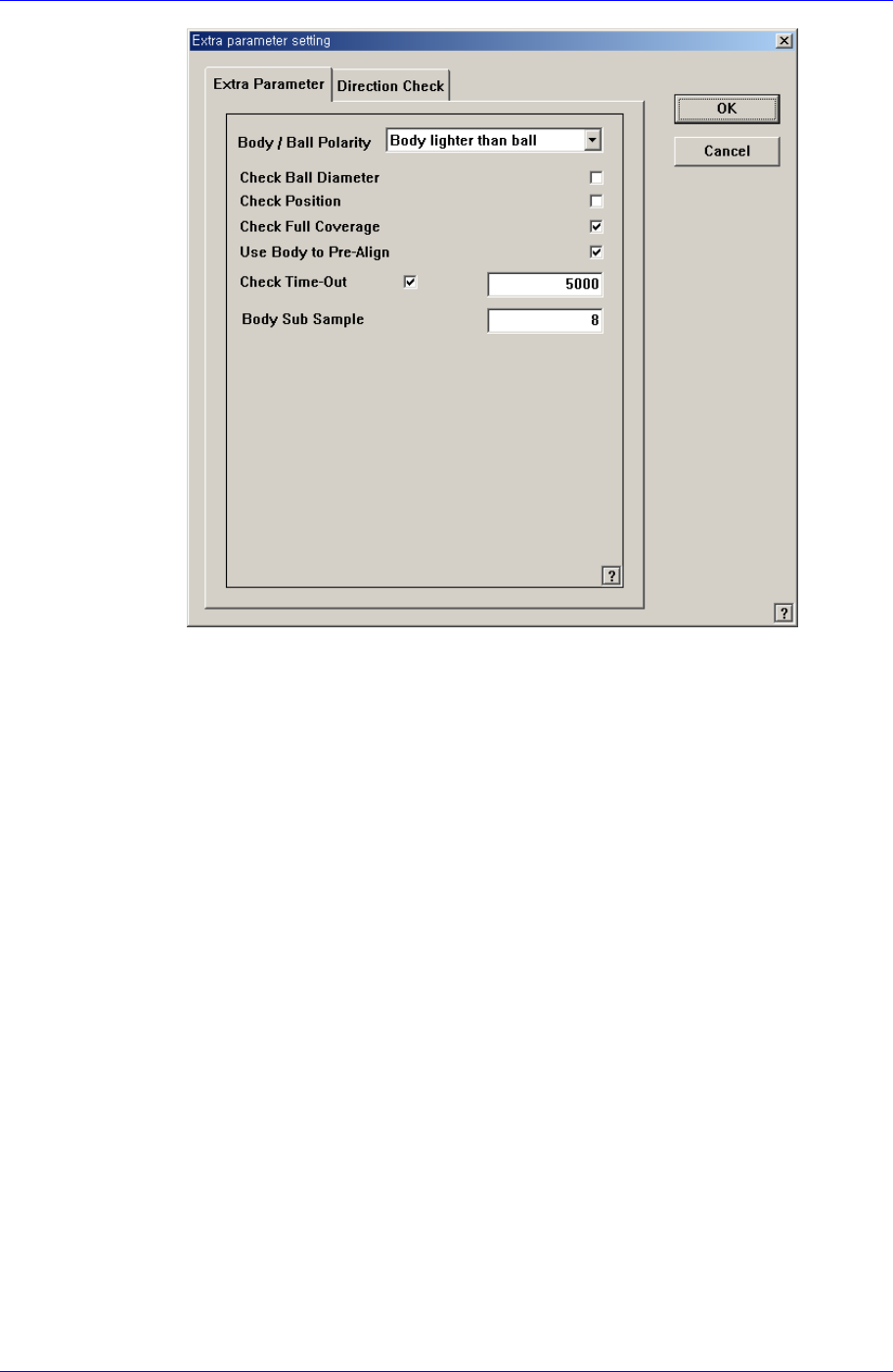

<Extra Parameter> TAP画面
<Body/Ball Polarity>校验盒
设置Body和Ball间的亮度。
- Body darker than ball : Body比 ball暗时.
- Body lighter than ball : Body比 ball亮或者亮度相差不大时
<Check Ball Diameter>校验盒
检查各ball的直径校验直径是否在容许值以内。
<Check Position>校验盒
检查各ball的位置，校验位置是否在容许值以内。
<Check Full Coverage>校验盒
此选项已校验，则检查所有ball，当所有ball都在容许误差范围内时
识别成功, 尚未校验时尽管一部分ball出现失败也利用剩余ball计算出
部件的中心。
<Use Body to Pre-Align>校验盒
部件识别时利用部件的Body 信息计算出部件大概的位置。
<Check Time-Out> 校验盒
部件识别时设定识别时间(单位 msec)
<Body Sub Sample> 编辑框
Body识别时设定Sampling程度。 (0~10, 0 : auto)
<Direction Check> TAP画面
7-52
