Samsung Component Placer SM320 Administrator ’ s Guide Grid> 领域 Or Grid cell 图 8-5. “ 杆式 ” 对话框 <Grid> 领域 根据 <T ype> 组合框中选 择的 Stick Unit 生成数据并进行编 辑。 <No> 列 上 “Stack Stick” 带有一个 Slot ， “Multi l Sti…
供应装置的设置
8-9
<Z>编辑框
输入Offset值。
<确定> 按钮
<取消> 按钮
不保存编辑的内容关闭对话框。
实际设置在Feeder Base的喂料器形象。
保存编辑内容后关闭对话框。
<Display> 按钮
图象显示
<取消> 按钮
结束对话框。
8.1.2. 棒状
安装棒状喂料器，并设定 有关棒状喂料器的数据。
选择” 杆式”时初始画面如下。
喂料器（Stick Feeder）
Samsung Component Placer SM320 Administrator’s Guide
Grid> 领域
Or Grid cell

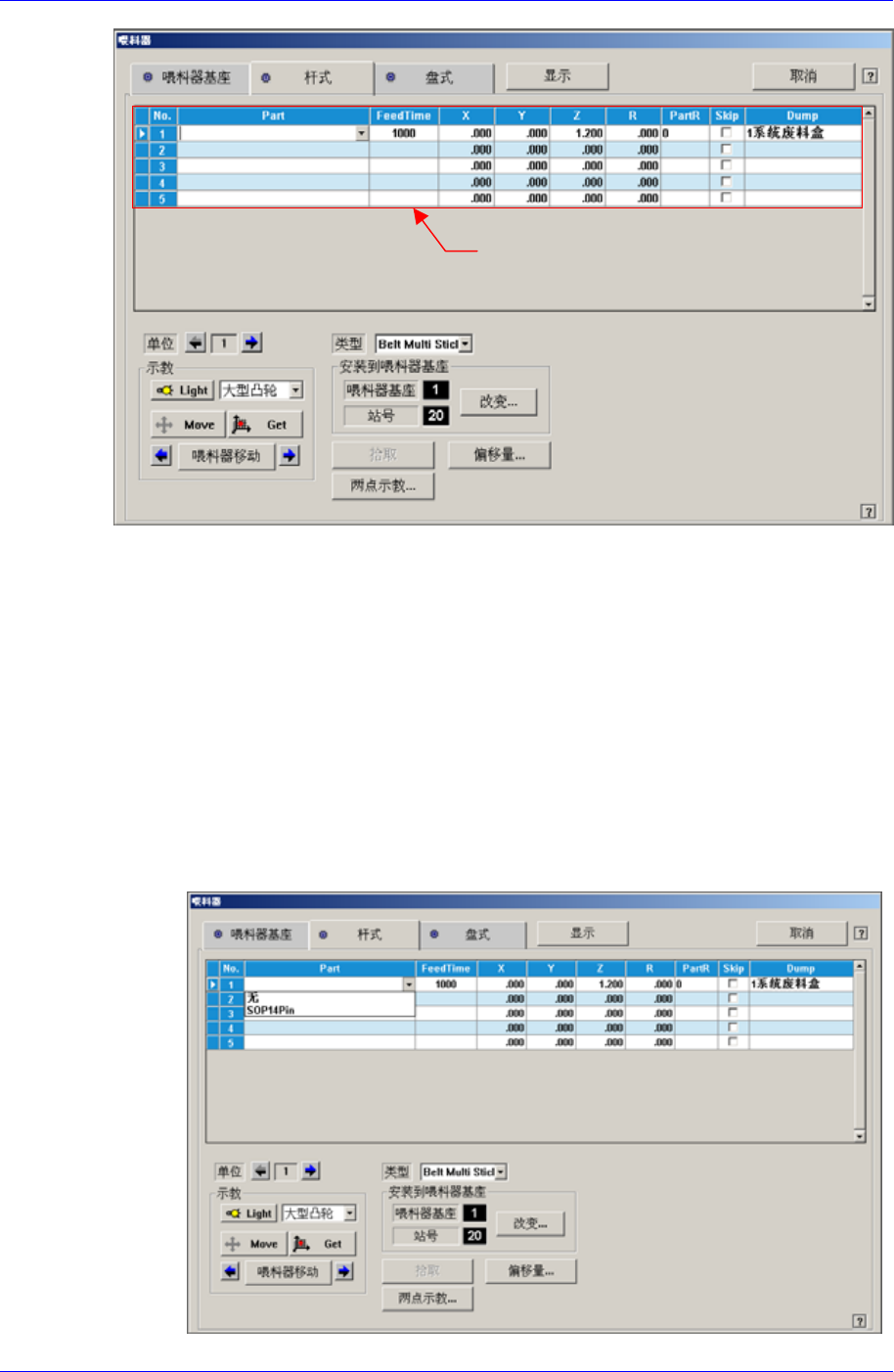

图
8-5. “
杆式
”
对话框
<Grid> 领域
根据<Type>组合框中选择的 Stick Unit生成数据并进行编辑。
<No> 列
上 “Stack Stick”带有一个Slot ， “Multi
l Stick Feeder一次供给一个部件，但是
元件清单。在这个部品清单
下一个是在<Part>列的组合框选择部品的画面。
它是杆式 Slot的排列编号。基本
Stick”最多可带10 个 S ot。即 Stack
Multi Stick Feeder一次最多可供给10个部件。
<Part> 列
选择装在该Slot的Part。用鼠标单击<Part>列时显示组合框 ， 组合框中有在
<1.2元件>登记的元件当中通过 “杆式”供应的
选择将要装的部品。
8-10
供应装置的设置
8-11
<FeedTime> 列
器r时，设定管式喂料器部品供应时间。 基本上管
所以吸着部品之后，移动到下一个部品的吸着位置
时 需要一定间隔的时间。在这里设定时间间隔。
tick Feeder供给部件的X位置。
该Slot上装有管式喂料器时，设定吸附Stick Feeder供给部件的Y位置。
<R> 列
<PartR> 列
料器时，设定吸附Stick Feeder供给部件的贴装角度。
编辑的Feeder Base Unit。
在该Slot上装有管式喂料
式喂料器都是振动式，
<X> 列
该Slot上装有管式喂料器时，设定吸附S
<Y> 列
<Z> 列
该Slot上装有管式喂料器时，设定吸附Stick Feeder供给部件的Z位置。
该Slot上装有管式喂料器时，设定吸附Stick Feeder供给部件的R（磁头的旋
转角度）位置。
该Slot上装有管式喂
<SK> 列
该Slot上装有管式喂料器时，选择Stick Feeder供给部件的吸附与否。
需要吸着时，要保持检查框未检查的状态，不要吸着时，要确认检查框。
<Dump> 列
该Slot上装有管式喂料器时，选择Stick Feeder供给部件的Dump Box。 可
选择的废料盒如下。
系统废料盒: 作为设定在系统的废料盒，它安装在设备的传送装置前面。
用户自定义废料盒: 作为使用者设定在系统的废料盒，在系统设定其位置
。
<单位> 领域
选择要
1–Front Feeder Base(前面Feeder Base), 2-Rear Feeder Base (后面Feeder Base)
此按钮选择前一个单位， 此按钮选择下
, 按钮用于选择Feeder Base。
一个单位。
按钮 <Feeder Move>
传感器只移动到Feeder贴装的Grid领域。
按钮
选择当前选定的Stick Feeder Slot的以前Slot。
按钮
选择当前选定的Stick Feeder Slot的以后Slot。
<类型> 组合框
选择将要安装的杆式的形式。可选择的形式如下。
