供应装置的设置 8-1 1 <FeedTime> 列 器 r 时，设定管式喂料器部品供应时间。 基本上管 所以吸着部品之后，移动到下 一个部品的吸着位置 时 需要一定间隔的时间。在这里 设定时间间隔。 tick Feeder 供给部件的 X 位置。 该 Slot 上装有管式喂料器时，设定吸附 Stick Fe eder 供给部件的 Y 位置。 <R> 列 <PartR> 列 料器时，设定吸…
Samsung Component Placer SM320 Administrator’s Guide
Grid> 领域
Or Grid cell
图
8-5. “
杆式
”
对话框
<Grid> 领域
根据<Type>组合框中选择的 Stick Unit生成数据并进行编辑。
<No> 列
上 “Stack Stick”带有一个Slot ， “Multi
l Stick Feeder一次供给一个部件，但是
元件清单。在这个部品清单
下一个是在<Part>列的组合框选择部品的画面。
它是杆式 Slot的排列编号。基本
Stick”最多可带10 个 S ot。即 Stack
Multi Stick Feeder一次最多可供给10个部件。
<Part> 列
选择装在该Slot的Part。用鼠标单击<Part>列时显示组合框 ， 组合框中有在
<1.2元件>登记的元件当中通过 “杆式”供应的
选择将要装的部品。
8-10
供应装置的设置
8-11
<FeedTime> 列
器r时，设定管式喂料器部品供应时间。 基本上管
所以吸着部品之后，移动到下一个部品的吸着位置
时 需要一定间隔的时间。在这里设定时间间隔。
tick Feeder供给部件的X位置。
该Slot上装有管式喂料器时，设定吸附Stick Feeder供给部件的Y位置。
<R> 列
<PartR> 列
料器时，设定吸附Stick Feeder供给部件的贴装角度。
编辑的Feeder Base Unit。
在该Slot上装有管式喂料
式喂料器都是振动式，
<X> 列
该Slot上装有管式喂料器时，设定吸附S
<Y> 列
<Z> 列
该Slot上装有管式喂料器时，设定吸附Stick Feeder供给部件的Z位置。
该Slot上装有管式喂料器时，设定吸附Stick Feeder供给部件的R（磁头的旋
转角度）位置。
该Slot上装有管式喂
<SK> 列
该Slot上装有管式喂料器时，选择Stick Feeder供给部件的吸附与否。
需要吸着时，要保持检查框未检查的状态，不要吸着时，要确认检查框。
<Dump> 列
该Slot上装有管式喂料器时，选择Stick Feeder供给部件的Dump Box。 可
选择的废料盒如下。
系统废料盒: 作为设定在系统的废料盒，它安装在设备的传送装置前面。
用户自定义废料盒: 作为使用者设定在系统的废料盒，在系统设定其位置
。
<单位> 领域
选择要
1–Front Feeder Base(前面Feeder Base), 2-Rear Feeder Base (后面Feeder Base)
此按钮选择前一个单位， 此按钮选择下
, 按钮用于选择Feeder Base。
一个单位。
按钮 <Feeder Move>
传感器只移动到Feeder贴装的Grid领域。
按钮
选择当前选定的Stick Feeder Slot的以前Slot。
按钮
选择当前选定的Stick Feeder Slot的以后Slot。
<类型> 组合框
选择将要安装的杆式的形式。可选择的形式如下。
Samsung Component Placer SM320 Administrator’s Guide
Stack Stick: 它是把同一类元件向垂直方向装的杆式。
Multi Stick: 它是把1个或多种部品向水平方向装的杆式。
Belt Multi Stick: 利用Stick供给的部件使用Motor驱动的输送带直进移送的装置
Slim Stick: 利用空压前，后进Stick的构造。利用前进时发生的冲击把部件整列
把杆式安装在喂料器基座时，设定喂料器基座单位和 Slot的编号。
<喂料器基座>
表示的编号如下。
情况。
Sl
所表示的编号如下。
0: 没有装在任何 Slot 的情况。
1-52: 安装在 1-52 号 Slot 的情况。
<改变…> 按钮
把杆式安装在喂料器基座时，变更将要安装的喂料器基座 单位和 Slot 的编
号。单击此按钮时显示以下对话框。
。
在部件导轨，后进时漫漫驱动准确整列部件的装置。
<安装到喂料器基座> 领域
显示装有该杆式的喂料器基座。所
0: 没有装在任何喂料器基座的情况。
1: 安装在 1 号喂料器基座(前面喂料器座)的
2: 安装在 2 号喂料器基座(前面喂料器座)的情况。
<站号>
表示装有该杆式的喂料器基座的 ot 编号。

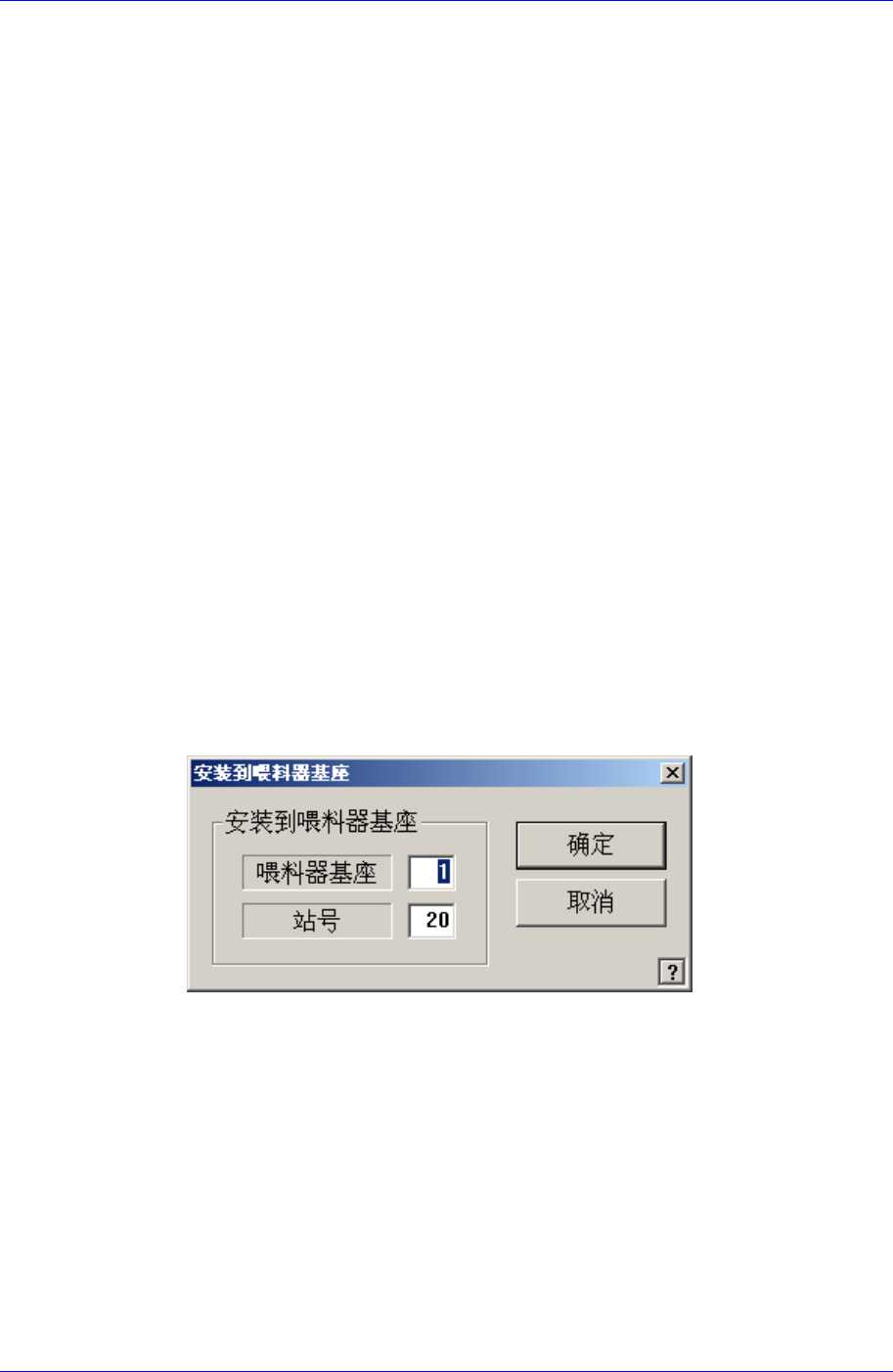

<安装到喂料器基座> 领域
喂料器基座
显示装有该杆式的喂料器基座。所表示的编号如下。
0: 没有装在任何喂料器基座的情况。
1: 安装在 1 号喂料器基座(前面喂料器座)的情况。
2: 安装在 2 号喂料器基座(前面喂料器座)的情况。
站号
指定要Stick Feeder的Slot。
<确定> 按钮
8-12
