供应装置的设置 8-15 <SK> 列 相应的 Tray 已设置 Tray Feeder 时 ，选择从 Tr ay Feeder 供给的部件吸附与 <XN > 编辑框 X 轴方向的数量。 <YN > 编辑框 设定排列在多盘式上的部品的 Y 轴方向的数量。 否。 设定排列在多盘式上的部品的 应设定为多盘式 ) <R> 列 该多盘式 XN=5 YN=3 <PickZ&…
Samsung Component Placer SM320 Administrator’s Guide
<Z>编辑框
输入偏移值（Offset）。
<Display> 按钮
用图象显示实际设置在喂料器底座上的喂料器形象。
8.1.3. 盘状喂料器（
选择盘状
画
Tray Feeder）
喂料器的各种数据。

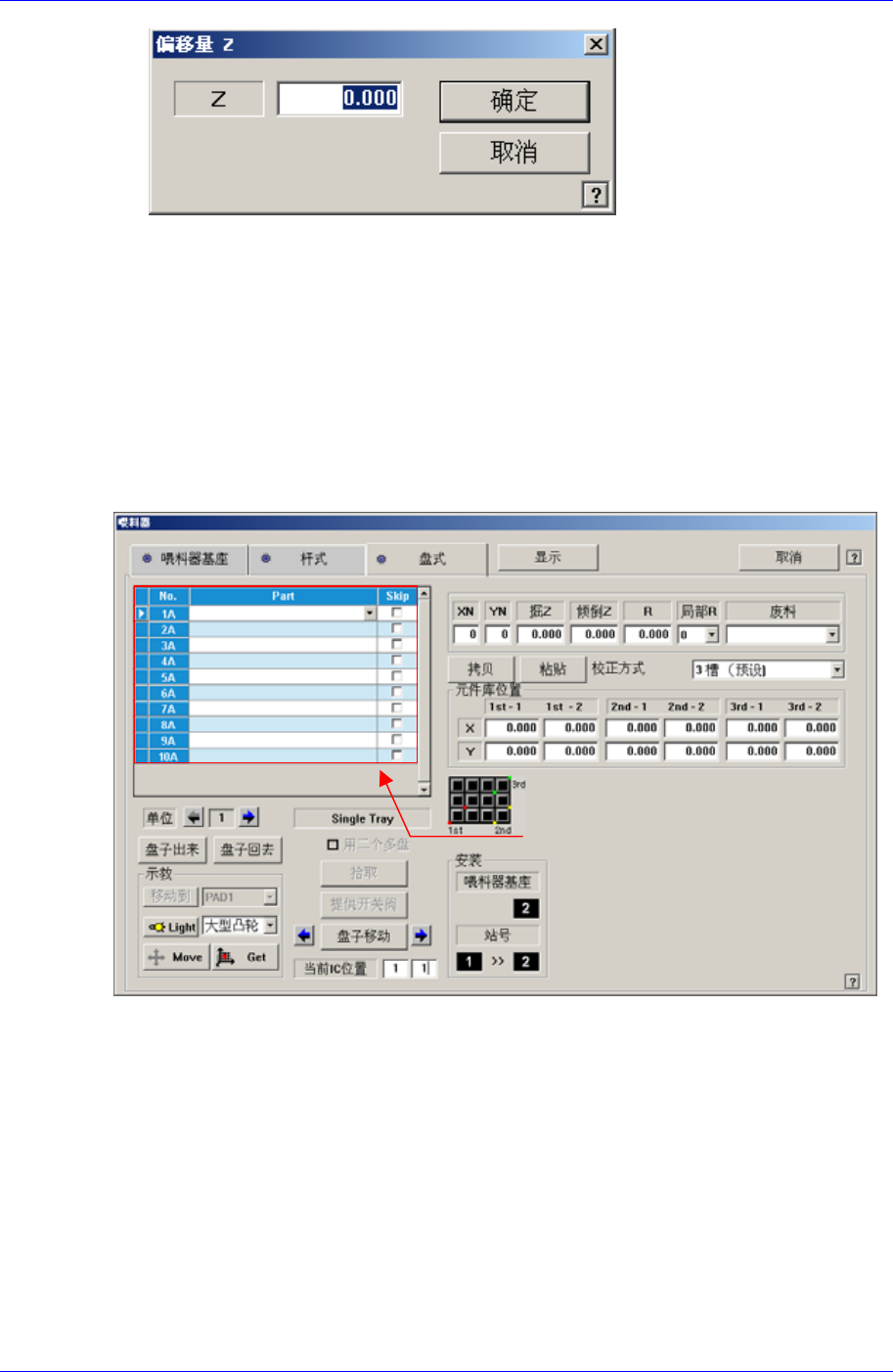

选择“盘式”时的初始 面如下。
<Grid> 领域
图
8-6.
<Gr
ay生成数据，再进行编辑。
列
选择装在该多盘式的Part。用鼠标单击<Part>列时显示组合框，组合框中有
择将要装的部品。下一个是在<Part>列的组合框选择部品的画面。
“
盘式
”
对话框
id> 领域
按照相应Tr
<No> 列
它是Tray Unit Tray的排列编号。基本上有10个 “Single” ， 20个 “FW-
20F”, 20个“FW-20S, 24个“FW-24XS”Tray。各个表示一个Tray。
<Part>
在<1.2元件>登记的部品当中通过 “多盘式”供应的元件清单。在这个部品
清单选
8-14
供应装置的设置
8-15
<SK> 列
相应的 Tray已设置 Tray Feeder时，选择从 Tray Feeder供给的部件吸附与
<XN> 编辑框
X轴方向的数量。
<YN> 编辑框
设定排列在多盘式上的部品的Y轴方向的数量。
否。
设定排列在多盘式上的部品的
应设定为多盘式)
<R> 列
该多盘式
XN=5
YN=3
<PickZ> 列
该多盘式上装有盘式喂料器时，设置从Tray Feeder供给的部件贴装的Z 方
向的高度值 。
<DumpZ> 列
设定吸着部品失败时，堆存部品的Z轴方向的高度值。(这个时候，废料盒
上装有盘式喂料器时，设置从Tray Feeder供给部件的吸附R角度
（磁头的回转角度）。
Samsung Component Placer SM320 Administrator’s Guide
<PartR> 列
该多盘式上装有盘式喂料器时，设置从Tray Feeder供给部件的贴装角度。
<Dump> 列
该多盘式上装有盘式喂料器时，选择从Tray Feeder供给部件的 Dump Box
。 可选择的废料盒如下。
回到盘式喂料器: 向吸着元件的Tray堆存。
用户自定义废料盒: 作为使用者设定在系统的废料盒，在系统设定其位
置。
<校正方式> 组合框
选择指定盘式喂料器部品拾取位置的方法。
3 槽 （预设）
如下图所示，输入3个Pocket的对角线的2点之间的位置。
部品拾取位置也可以 用以下方法来指定。 使
1st-1 1st
<3 槽 中心>
如下图所示输入1，2，3号Pocket的中心坐标。
-2 2nd-1 2nd-2
3rd-1 3rd-2
8-16
