Samsung Component Placer SM320 Administrator ’ s Guide <T each> 领域 用于回转 XY 轴驱动电动机，把 已选对象移动到指定的坐标 位置或用于获取已选 对象的当前坐标值。 <Light> 组合框 示教时设置所要使用的 Fiducial Camera 的照明。详细事项请参照 “ 7.1.1 共同 Align Data (7-10 页 ) ” 。 …
供应装置的设置
8-19

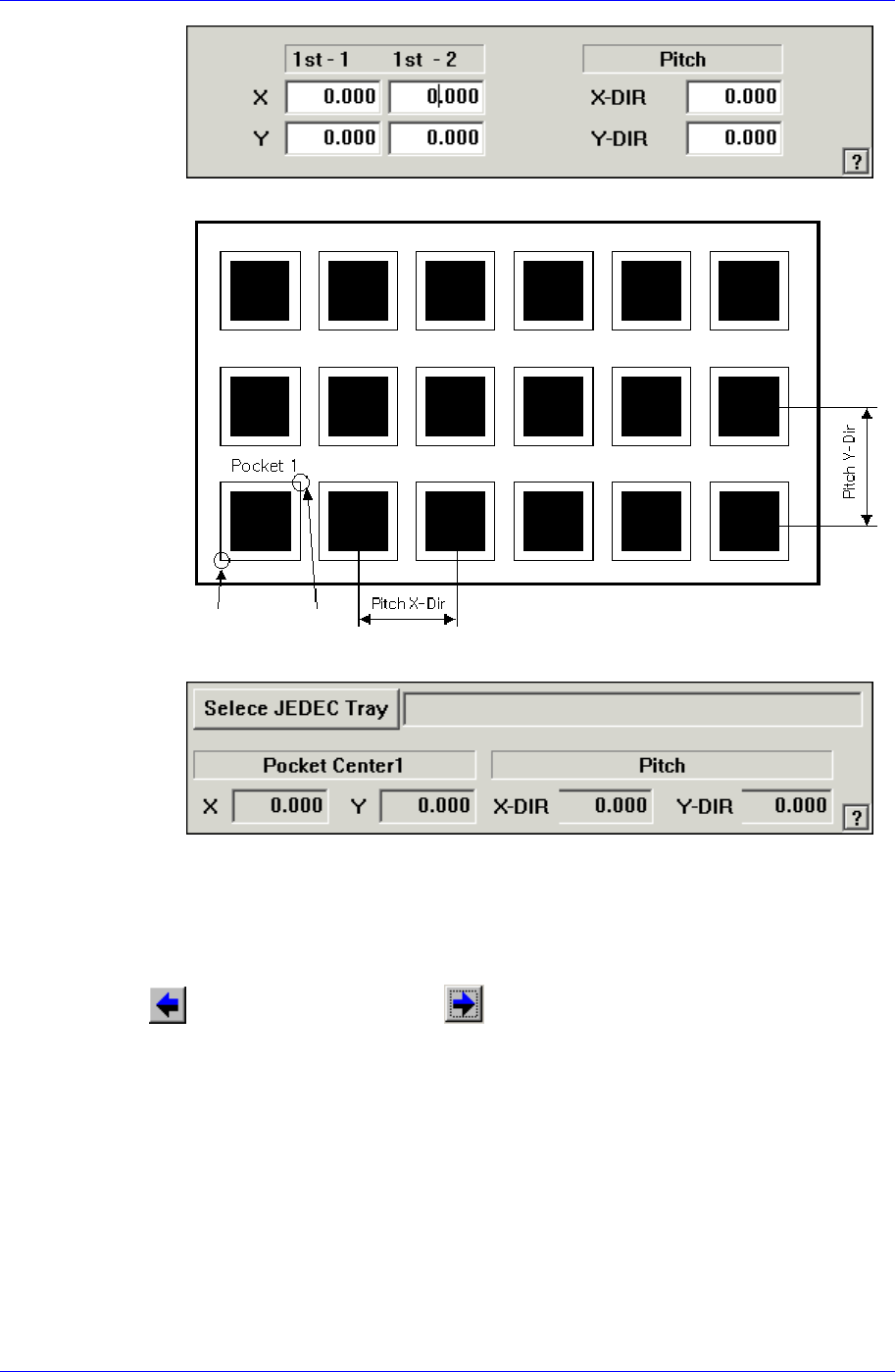

如下图所示输入1号 pocket 的对角线顶点坐标，以及X和Y方向 间距。
<JEDEC>
1st-1 1st-2
<选择JEDEC TRAY> 编辑框
选择将要编辑的盘式。
带来从JEDEC Tray DB正在作业的多盘式信息。
<单位> 领域
此按钮选择前一个单位， 此按钮选择下一个单位。
<单位类型> 标题框
表示已选择的盘式的形式。该盘式的形式应设定在系统中。
<用二个多盘> 检查框
要在一个Pallet放置2个Tray使用，则作出确认标记。
<盘子出来> 按钮
从Tray Feeder Elevator放出要操作的Pallet。
<盘子回去> 按钮
要结束当前正在运行的Pallet操作时用Tray Feeder Elevator插入。
Samsung Component Placer SM320 Administrator’s Guide
<Teach> 领域
用于回转XY轴驱动电动机，把已选对象移动到指定的坐标位置或用于获取已选
对象的当前坐标值。
<Light> 组合框
示教时设置所要使用的 Fiducial Camera的照明。详细事项请参照 “7.1.1
共同
Align Data (7-10
页
)”。
组合框
用于旋转 XY 轴驱动电动机选择要移动到指定坐标位置的对象或用于选择
所要获取当前坐标的对象。可选择的对象如下。
Fid Cam:选择 Fiducial Camera。
头 1: 指定 1 号头。
头 2: 指定 2 号头。
头 3: 指定 3 号头。
头 4: 指定 4 号头。
头 5: 指定 5 号头。
。 (选项)
<
坐标位置。 运行 “移动”按钮之前，先
的Grid的shell(Tray Feeder的吸附点坐标)
择的对象为基准获取 X, Y 坐标。 运行 “得到
”按钮之前，先
动的位置对应的Grid的shell(Tray Feeder的吸附点坐标)
Grid的当前行的盘式喂料器进行部品吸着作业。这个时候应预先选择装置

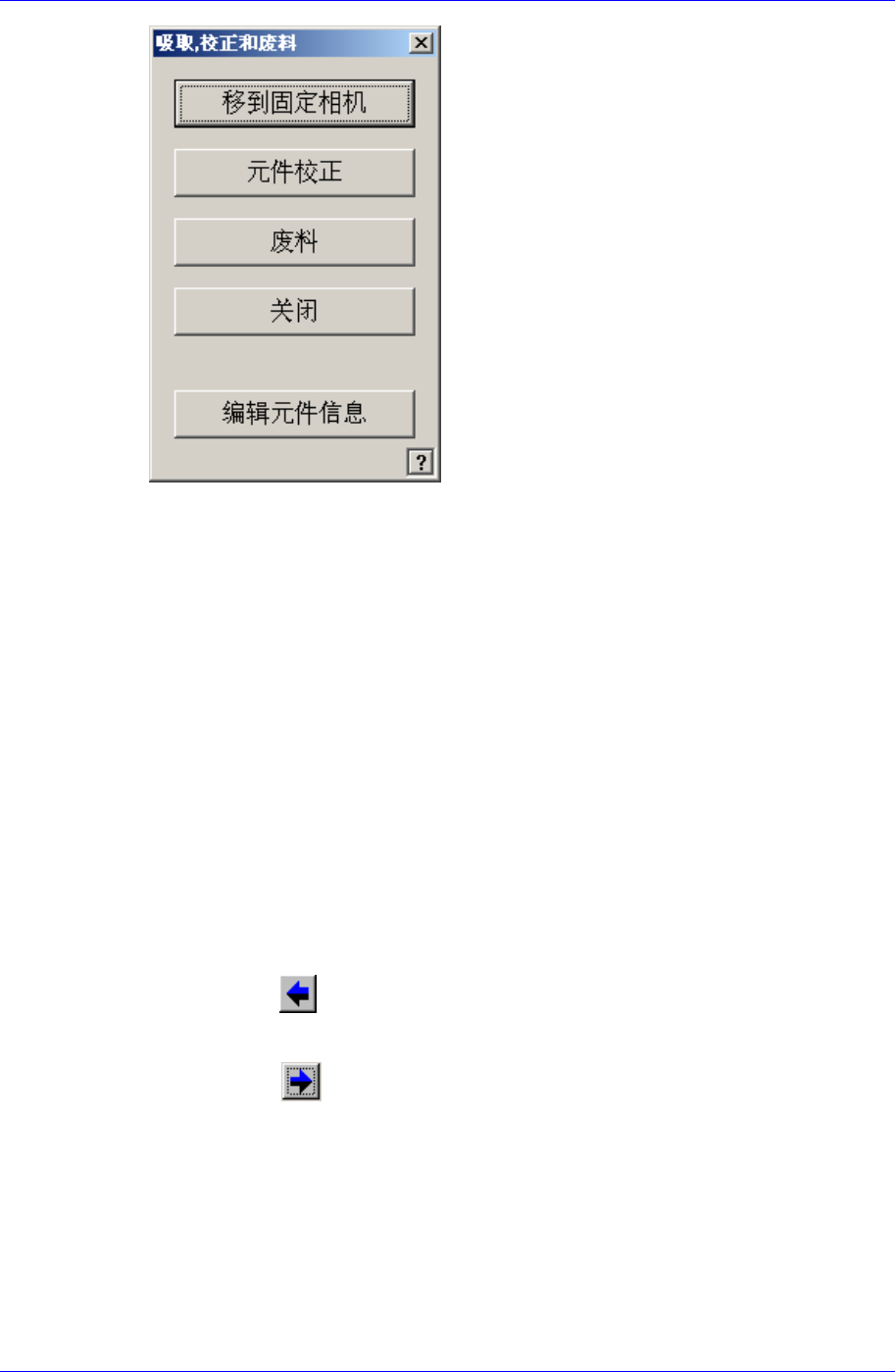

。成功地吸着后显示以下对话框。
头 6: 指定 6 号头。
光点: 指定光点
移动> 按钮
组合框中选择的对象移动到指定的
要用鼠标单击需要移动的位置对应
。
<得到> 按钮
组合框中选
要用鼠标单击需要移
。
<拾取> 按钮
位在
8-20
供应装置的设置
8-21
<移到固定相机> 按钮
用视角 照相机排列该部品时，只有在进行排列的摄象机为固定照相机时此
功能处于活性化状态。单击此按钮时，把头部装置向固定照相机的位置移
动。
进行对该部品的排列。
把部品堆存到指定的废料盒。
关闭对话框。
y> 按钮
Pick Up 。
<盘子移动> 按钮
装置移向在<当前 IC 位置>设定的 Pocket 编号。
<元件校正> 按钮
<废料> 按钮
<关闭> 按钮
<Shuttle Suppl
Shuttle Tray Feeder时，Shuttle从Tray Feeder传受部件，移动到
把已选择的
<Move Prev>
按钮
把已选择的装置移向在<当前 IC 位置>设定的 Pocket 编号以前的 Pocket。
<Move Next>
按钮
把已选择的装置移向在<当前IC位置>设定的Pocket编号以后的Pocket。
行吸着或移动的多盘式的 X 轴方向的 Pocket 编号。
Pocket编号。
> 领域
把盘式安装在喂料器基座时，设定喂料器基座单位和 Slot 的编号。
<Current Pocket> 领域
<X>: 设定将要进
<Y>: 设定将要进行吸着或移动的多盘式的Y轴方向的
<安装到喂料器基座
