S tep Pr ogramming 基准点标记。 2 部品 : 有二个贴装点补偿用基准点标记。 详细事项请参照 “ 6.3 Fiducial Mark 设定 ” 有关的说明。 9-5 1 部品 : 有一个贴装点补偿用 < 偏移值 …> 按钮 它执行给贴装点的位置追加偏移量数的功能。 在执行此功能前， X 列， Y 列， Z 列或 或追加偏 会 对话 R 显示下面 移量的行必须在 grid 选择，已选 择列和行时如果点击…
Samsung Component Placer SM320 Administrator’s Guide
<Find Prev> 按钮
从Grid上指定的列的当前行以前的行开始寻找在编辑框设定的文字列。
<Find Next>
按钮
从Grid上指定的列的当前行下一个行开始寻找在编辑框设定的文字列。
< Filter> 领域
Grid上指定 Step表示条件。
<Array>组合框
Gride上只显示使用选择的磁头贴装的Step。
<Filtering> 按钮
Grid上只显示在Filter使用鼠标选择的磁头贴装的Step。
<二点示教> 按钮
执行设定贴装点的位置时，选择示教边角的2个点的方法来算出的中心点作为
贴装点的功能。 详细内容请参照 “8.1.1
喂料器座（
Feeder Base
）
“的 <2Pt. T
each…> 按钮。

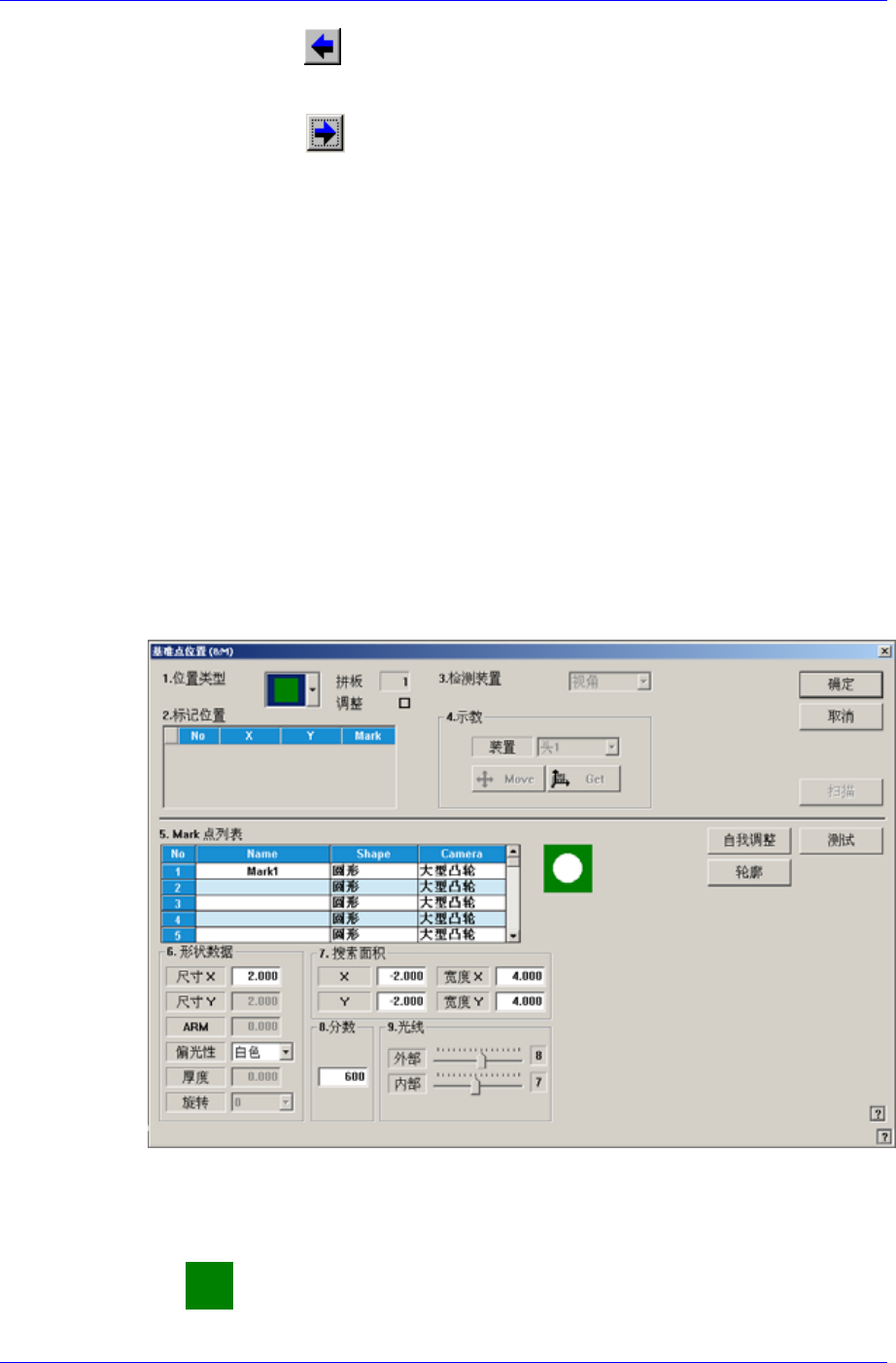

<基准点…> 按钮
贴装点上有基准点标记时，设定基准点标记的数据。单击此按钮时显示如下的
对话框。
<位置类型> 组合框
选择基准点标记的数量。可选择的基准点标记
的数量如下。
None: 没有基准点标记。
9-4
Step Programming
基准点标记。
2部品: 有二个贴装点补偿用基准点标记。
详细事项请参照 “6.3 Fiducial Mark
设定
” 有关的说明。
9-5
1部品: 有一个贴装点补偿用

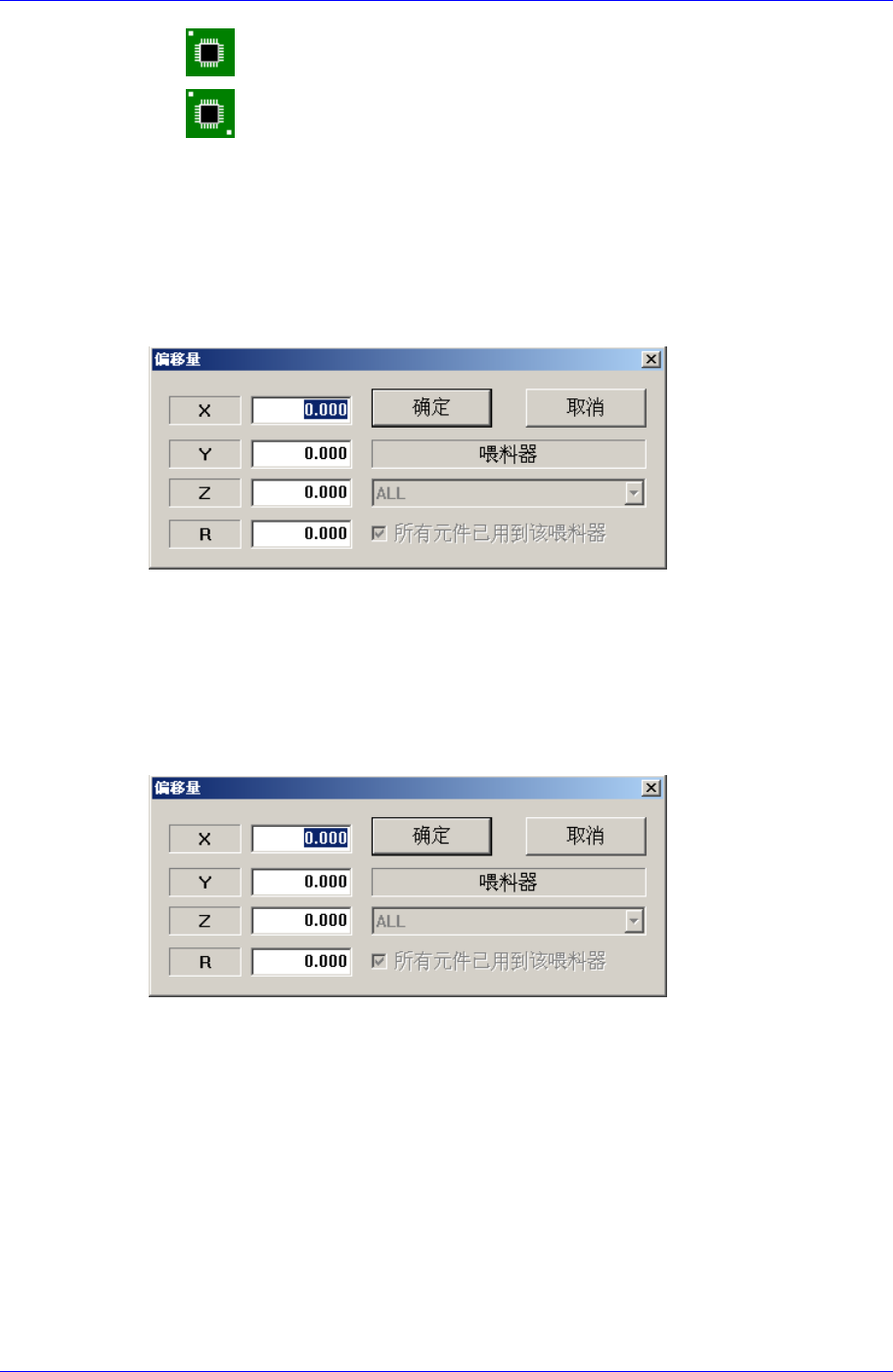

<偏移值…> 按钮
它执行给贴装点的位置追加偏移量数的功能。 在执行此功能前，X列，Y列，
Z列或 或追加偏
会 对话
R
显示下面
移量的行必须在 grid选择，已选择列和行时如果点击此按钮则
框。
<X, Y,Z, R列中选择一项时>
选择列的情况下
如果在喂料器栏里选择‘所有’，将适用于所有步骤。
如果在 喂料器栏里选择一个特定的 喂料器，偏移量将只适用于使用特定
喂料器的步骤。然而，如果设置“所有部品已用到该喂料器”，偏移量适用
于所有与目前所选择 喂料器相同的部品名称的Step。
<选择行的情况下>
<X> 编辑框
设定 X 轴方向的偏移量。
<Y> 编辑框
设定 Y 轴方向的偏移量。
<Z> 编辑框
R> 编辑框
移量。
设定 Z 轴方向的偏移量。
<
设定 R 轴方向的偏
Samsung Component Placer SM320 Administrator’s Guide
<确定> 按钮
关闭对话框，同时把已设定的偏移量追加到在 Grid 设定的行上。
<调整…> 按钮
步骤的坐标值，或不小心把工作台下降时，为了
利用
当前
<Insert 1Line>
在 Grid
<删掉>
删除
<导入…
它执行把在外部编辑的 ASCII 数据转换成本设备的步骤数据的功能。
<取消> 按钮
忽略已设定的偏移量直接关闭对话框。
它是在需要变更 PCB
之前输入的 STEP 坐标的有关信息，比较确认以前的基准点标记坐标值和
的基准点标记坐标值后补偿其差异时使用的功能。
按钮
的当前选择的行前面插入新的贴装点。
按钮
在 Grid 选择的领域的贴装点。
> 按钮

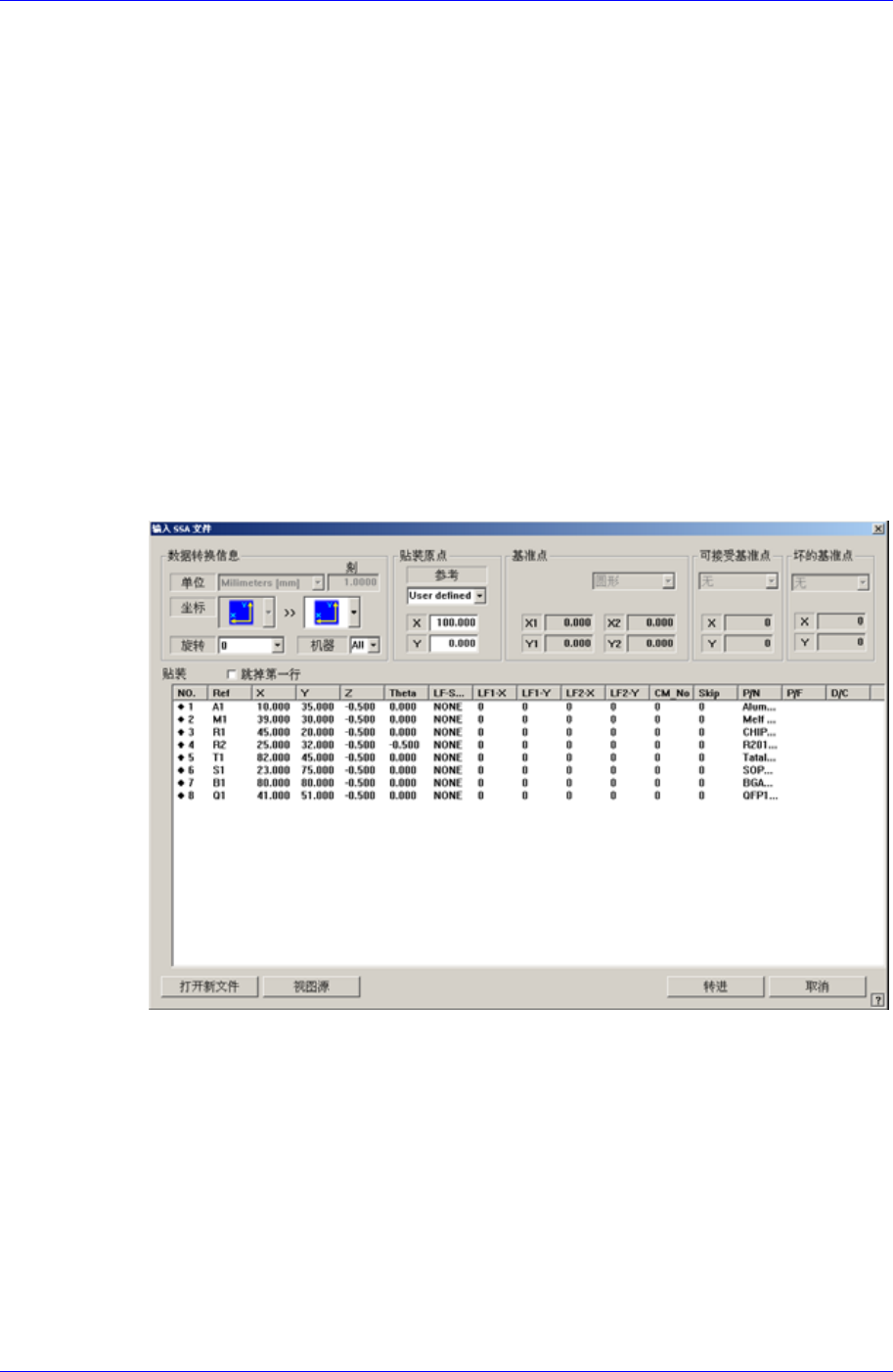

图
9-2 “
输入
SSA
文件
”
对话框
即可开始把该数据转换成Step数据。
钮。
单击<Import>按钮，
在<Steps>对话框单击<Import>按
9-6
