Samsung Component Placer SM320 Administrator ’ s Guide <5. 标记形状数据的清单。 在 这里创建 Fiducial Mark 的名称并选择形状。 Mark 点列表 > 领域 基准点 ( 这是选择 Circle 时的情形 ) <No> 列 基准点标记形状的序列编号。 <Name> 列 基准点标记的名称。 ( 最多 10 字 ) &l…
Teaching
12-3

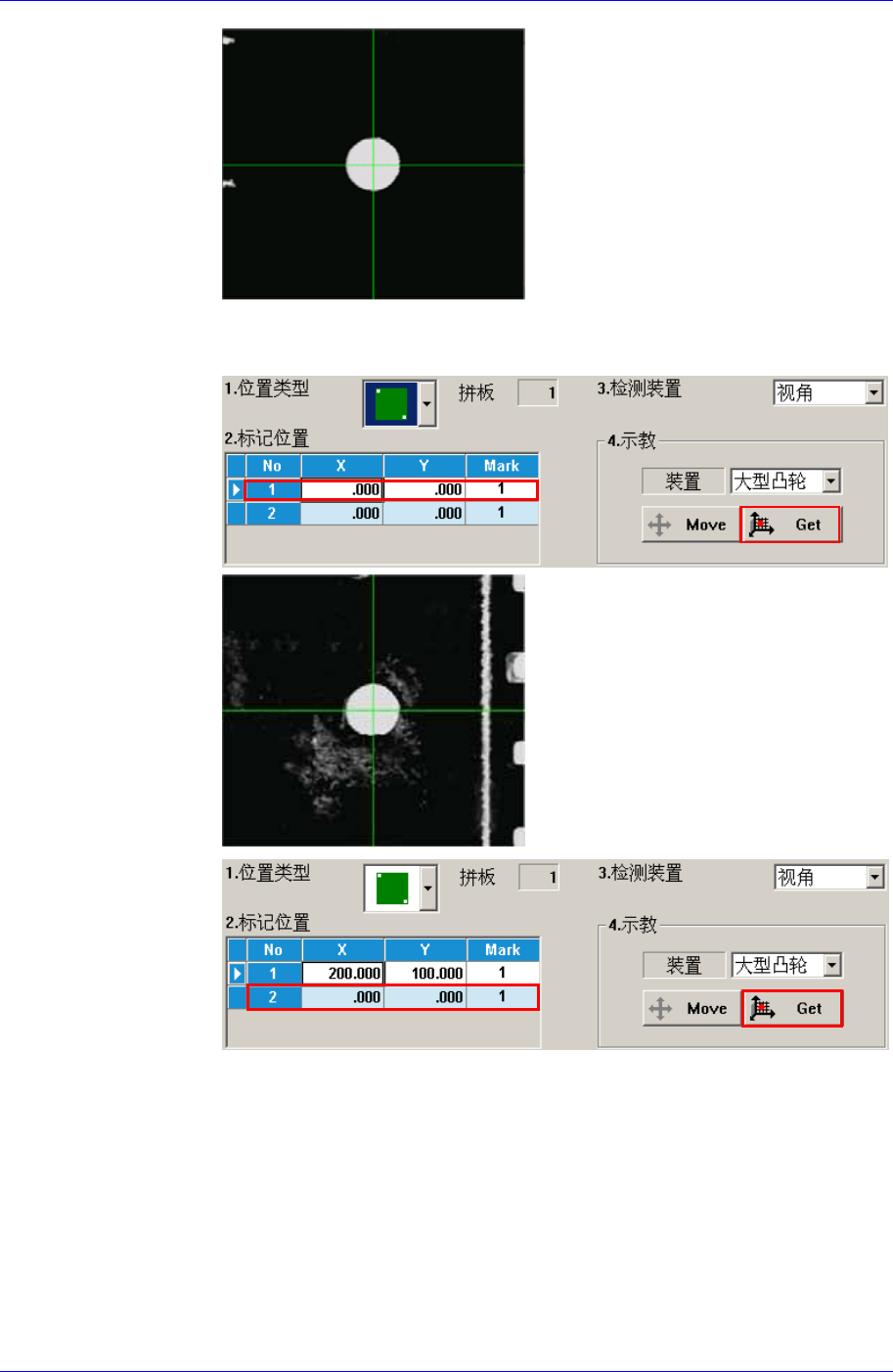

(第一个基准标记)
，把当前位置输入<2.Mark Position>区 单击<4.Teach>区域的<Get>按钮
域。
(第二个基准标记)
Samsung Component Placer SM320 Administrator’s Guide

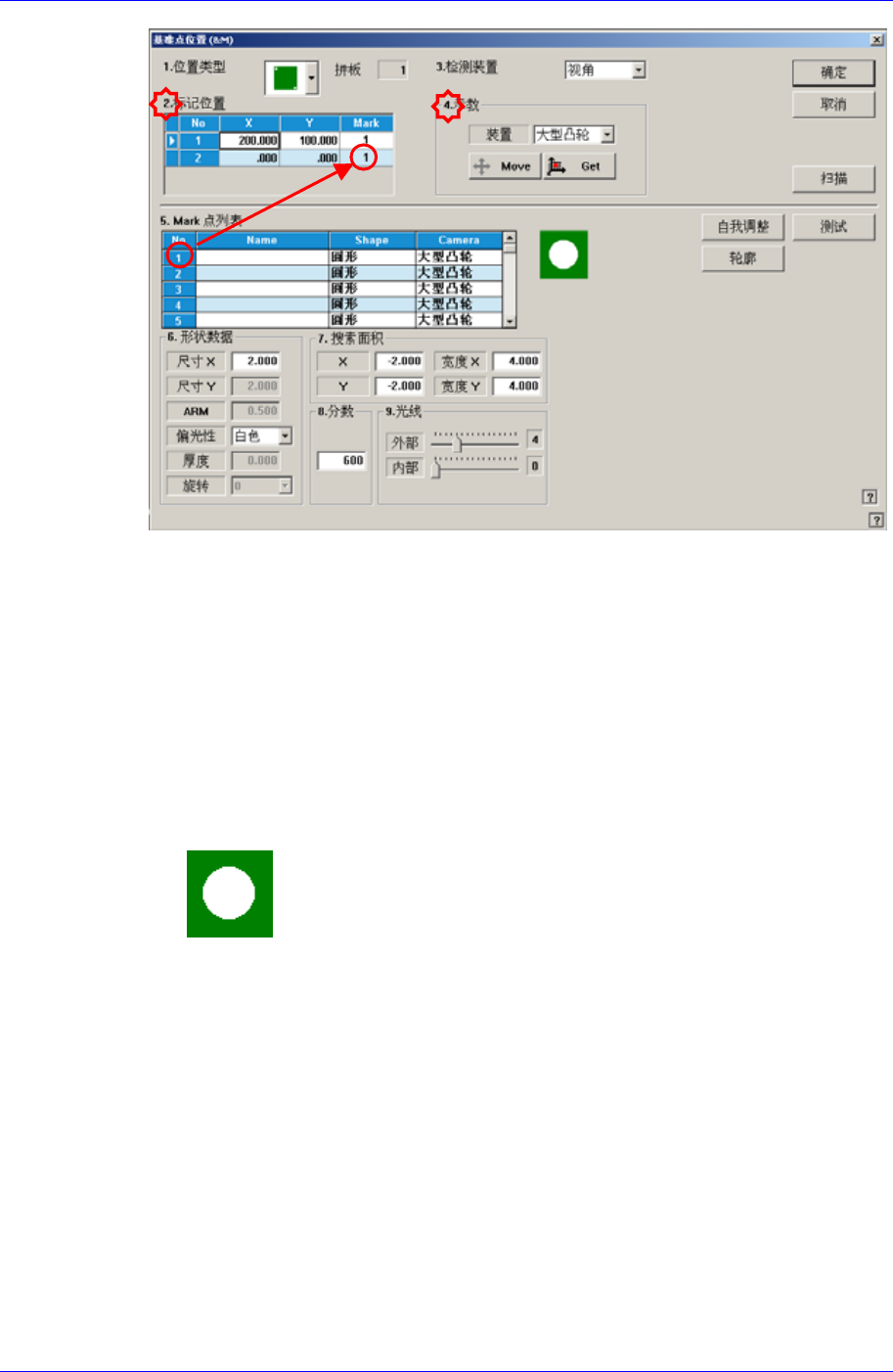

<5.
标记形状数据的清单。 在这里创建 Fiducial Mark 的名称并选择形状。
Mark 点列表> 领域
基准点
(这是选择 Circle 时的情形)
<No> 列
基准点标记形状的序列编号。
<Name> 列
基准点标记的名称。(最多 10 字)
<Shape> 列
选择基准点标记的形状。
园: 圆形 基准点标记。
Camera> 列
选择检查基 现在固定为 移动 相机”。
它是有关基准标记形状的数据。
<尺寸 X> 编辑框
设定基准标记的 X 轴方向尺寸。（以设备的坐标系为准）
在这里基准标记的类型为圆形(Circle)，因此它相当于直径大小。单击
<Outline>键，检查显示器上的 Fiducial Mark 与设置的圆大小是否一致。如
果不一致，应修改 X 方向大小(直径)以使其一致。
<方向性 偏光性> 组合框
选择基准点标记的颜色。可选择的 。 (选择 White.)
<
准点标记用摄象机。 ”
<6. 形状数据> 领域
颜色如下
12-4
Teaching
12-5
白色: 标记比周边亮的情况。
黑色: 标记比周边暗的情况。
<厚度> 编辑框
设定基准点标记的厚度。
0 时，基准点标记为饱满的情况。 (在这里输入“0”。)
> 领域
限定其检查范围。
视觉 监视画面的中央为 0。一般设定为-3 mm。 输入 Mark 的 1 ~ 1.5 倍
值。符号为(-)。
<Y> 编辑框
设定在 Y 轴的方向检查基准点标记的开始位置。 视觉 监视画面的中央为
0。一般设定为-3 mm。 输入 Mark 的 1 ~ 1.5 倍值。符号为(-)。
<宽度 X> 编辑框
设定在 X 轴的方向的检查范围。一般设定为 6 mm。 输入 Y 的 2 倍值。
<宽度 Y> 编辑框
设定在 Y 轴的方向的检查范围。一般设定为 6 mm。 输入 Y 的 2 倍值。
<8. 参数> 领域
<分数> 编辑框
基本上，超过 600(基本值)才可以得到正确的补偿。最差时也要 300 以上。
(600 点设置为基准后使用。)
<亮度> 领域
设定检查基准点标记时的照明度。一般设定为 7。实际的使用
当中，根据 PCB 和 Fiducial Mark 的状态可以适当调整照明度。
<自我调整> 按钮
利用已设定的数据计算实际标 算出实际标记的尺寸后显示
数据时，按下<是>按钮，不需要时按下<不是>按
钮。 为了输入准确的数值，请执行一次以上。
<7. 搜索面积
设定需检查基准标记的领域。它的主要使用目的为在一些特殊的 PCB 的周围有
类似标记的形状而防碍识别时，
<X> 编辑框
设定在 X 轴的方向检查基准点标记的开始位置。
记的尺寸。 以下的信
息框。尺寸需要变更为新找的
