Placement T est 13-3 3. 单击 <PCB->System> 按钮， 比较实际设备的吸嘴设置与 PCB 文件的吸嘴设 置，以手动方式修正并使它们一 致 。 4. 根据贴装试验的基板宽度调节输送 带宽度。 5. 检查和 MoveZ 及 A 6. 然后把放置拟试验的 PCB ，使位于输送带入口的检测传感 器能识别它，然后单 击 <PC B In> 键使拟试验的 PCB 固定在输送带工作区域。…
Samsung Component Placer SM320 Administrator’s Guide

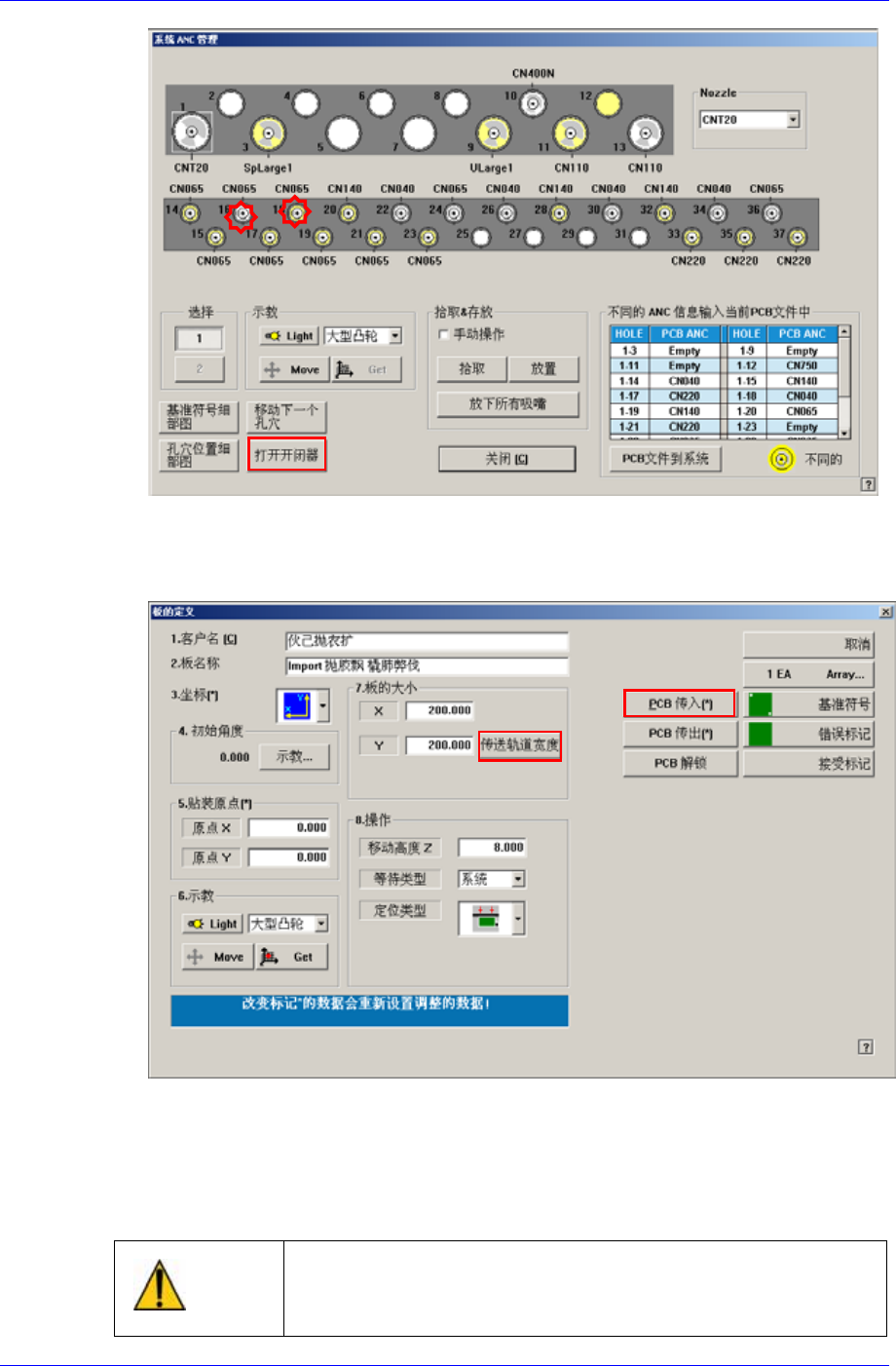

单击ANC对话框的<Shutter On/Off>按钮打开快门后，以手动方式配置喷嘴。
警 告
把手指放进ANC Hole后启动快门时可能会受伤。不要把手指
插入ANC Hole里。
13-2
Placement Test
13-3
3. 单击<PCB->System>按钮， 比较实际设备的吸嘴设置与 PCB 文件的吸嘴设
置，以手动方式修正并使它们一致 。
4. 根据贴装试验的基板宽度调节输送带宽度。
5. 检查和
MoveZ 及 A
6. 然后把放置拟试验的PCB，使位于输送带入口的检测传感器能识别它，然后单
击<PCB In>键使拟试验的PCB固定在输送带工作区域。这时候，实验对象PCB
可以粘贴在贴装面的双面带(double-sided adhesive tape)上。
Board 的定义有关的其它设置是否正确。(Fiducial Mark、Fix Type、
rray 等)
警 告
当设备正在运转或处于暂停状态时，把身体的一部分伸进设备
内部可能伤害。当设备正在运转或处于暂停状态时，不要把身
体的一部分伸进设备内部。
Samsung Component Placer SM320 Administrator’s Guide
7. 参考“Feeder”对话框中的设置状态，使实际设备的供应装置和它维持一致。
喂料器而打开门时，将发生 EMG 错误。这时首先必须先按下正面操
<Stop>按钮，再按<Reset>按钮使 le>状态
8. 为了安装
作面板的 设备处于<Id 后安装喂料器。
9. 喂料器 的<Ready>按钮，为电动机供应电源使
设备的电
安装完毕后，按下正面操作面板
动可以动作。
