Placement T est 13-5 13.2. 贴装试验 根据 PCB 文件的设置和设备的设置 把元件贴张到单一 PCB 上后，检查 其结果。 警 告 不检查周围后按下 <Start> 按钮，可能使设备周围的操作人员 受伤。必须确认设备周围没有操 作人员后按下 <Start> 按钮。 1 2 3 PCB Edit 单击 <Finish B Edit 。 PCB File Down Loadin…
Samsung Component Placer SM320 Administrator’s Guide

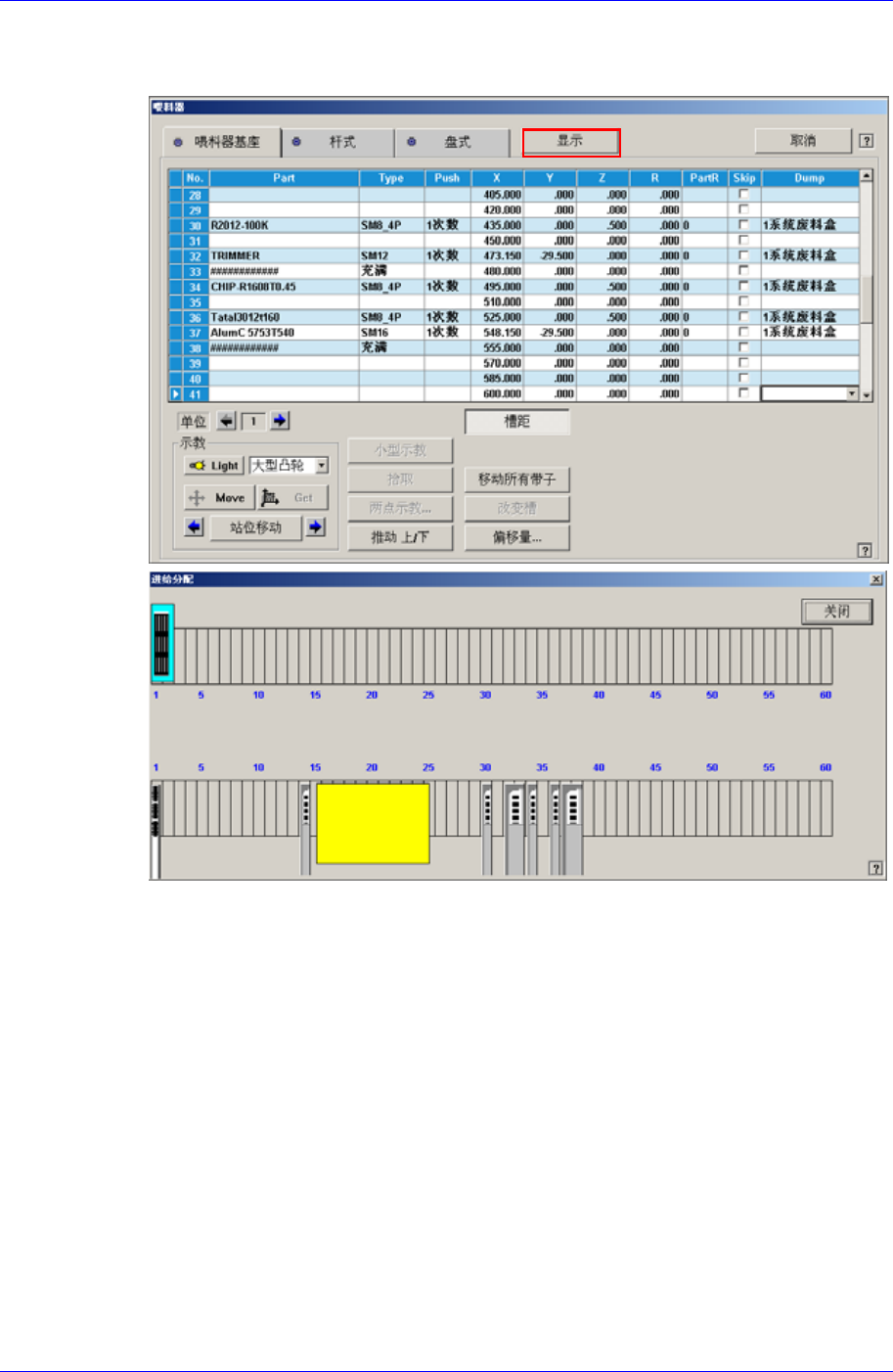

7. 参考“Feeder”对话框中的设置状态，使实际设备的供应装置和它维持一致。
喂料器而打开门时，将发生 EMG 错误。这时首先必须先按下正面操
<Stop>按钮，再按<Reset>按钮使 le>状态
8. 为了安装
作面板的 设备处于<Id 后安装喂料器。
9. 喂料器 的<Ready>按钮，为电动机供应电源使
设备的电
安装完毕后，按下正面操作面板
动可以动作。
13-4
Placement Test
13-5
13.2. 贴装试验
根据PCB文件的设置和设备的设置把元件贴张到单一PCB上后，检查其结果。
警 告
不检查周围后按下<Start>按钮，可能使设备周围的操作人员
受伤。必须确认设备周围没有操作人员后按下<Start>按钮。
1
2
3
PCB Edit
单击<Finish B Edit。
PCB File Down Loading
单击<PCB D/L>辅助菜单，把完成作业的 PCB File 下载到设备。如果 PCB File
Data 没有异常，将在屏幕下面显示“Download All O.K”。
在<Production>对话框单击<Detail…>按钮，将出现更详细的屏幕。
Start(开始作业)
如上述，如果 Downloading 及其它 PCB DATA 没有异常，待完成资材及其它准
备作业后单击<Start>按钮，再按下正面操作面板的<Start>按钮。
13.3. 贴装试验中的除错
如果贴装过程中发生错误，应暂停设备运转，找出错误原因并采取适当措施后，重
新开始作业。
一般常见的
ckUp)错误、元
完毕
>辅助菜单，完成 PC
错误有PCB File Loadload Error、Fiducial Mark识别错误、元件拾取(Pi
件识别错误及元件贴装错误等。
Samsung Component Placer SM320 Administrator’s Guide
警
一当设备准备运行时调整传感器或纠正错误会造成人员受伤。
告
定要在设备解除准备运行的停止状态下（Idle模式）调整传感
器或纠正错误。
13.3.1. PCB File Download Error
在Production菜单单击屏幕左侧的<PCB D/L>辅助菜单后，如果把PCB文件下载到
设备时发生错误，将出现下列提示窗口。
确认所显示的错误内容后，请采取适当措施。如果程序编程没有错
如上图的PCB Download Error。
误，将不会出现
上面的屏幕是在 框。 <Production>对话框单击<Detail…>按钮后出现的对话
