Machine Calibration 1. 在 <Grid> 领域点击要 执行校正 Head 的 R 轴，再点击 <Nozzl e Holder Check> 按钮。 ( 在这里任意用 Head 1 设定 ) 2. 点击 <Next> 按钮，手 动除去安装在所有磁头上 的吸嘴。 3. 点击 <Next> 按钮，则 能可以看到吸嘴座，显示 屏被关闭。 4. 打开 Current Posit…
Samsung Component Placer SM320 Administrator’s Guide
5 发 下 偏移。

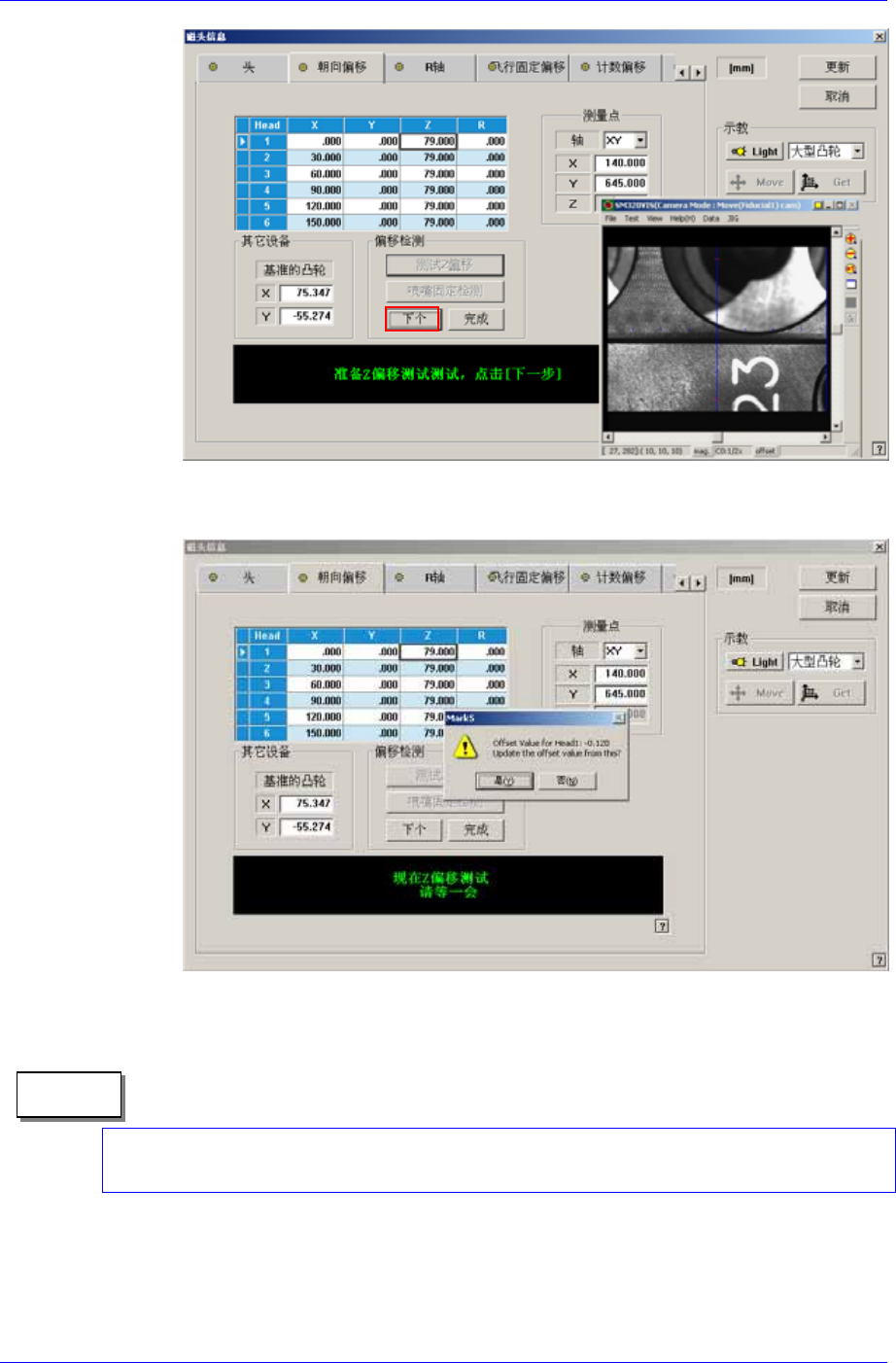

校正后显示结果画面窗口，问是否要升级（Update）。
. 设备 生空压，自动压 Head 1自动找到
6. 完成
7. 设备中适用校正结果时进行升级就可以。
. 同样对Head 2 ~ Head 6进行测定。
正常的Z偏移值如下。
8
Head1~ Head6: 77.5 ~ 80.5 mm
<Nozzle Holder Check> 按钮
确认Nozzle Holder的方向性。
下面介绍R Offset Calibration执行方法。
备注
14-6
Machine Calibration

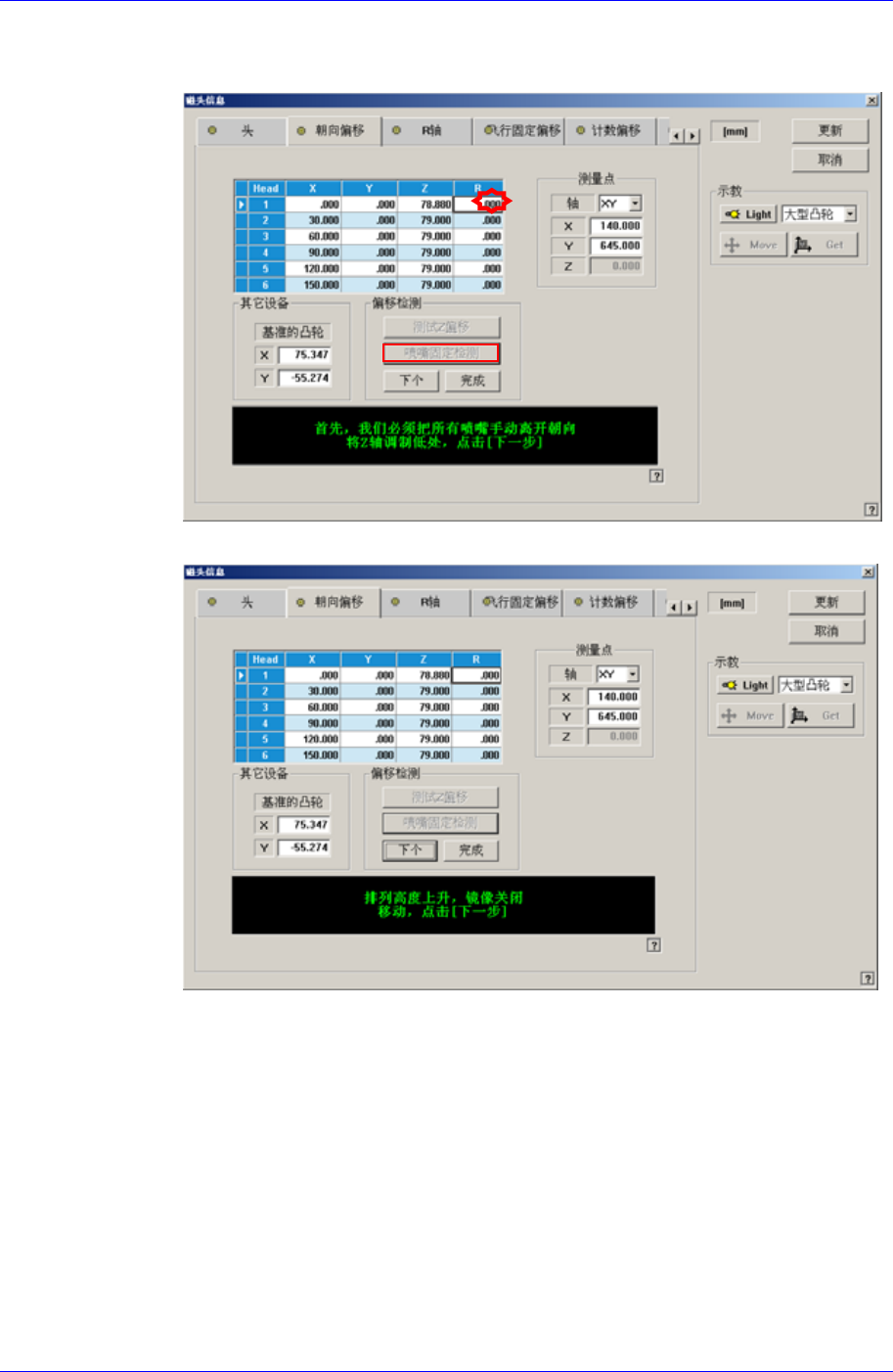

1. 在<Grid> 领域点击要执行校正Head的R轴，再点击 <Nozzle Holder Check>
按钮。 (在这里任意用 Head 1设定)
2. 点击<Next>按钮，手动除去安装在所有磁头上的吸嘴。
3. 点击<Next>按钮，则能可以看到吸嘴座，显示屏被关闭。

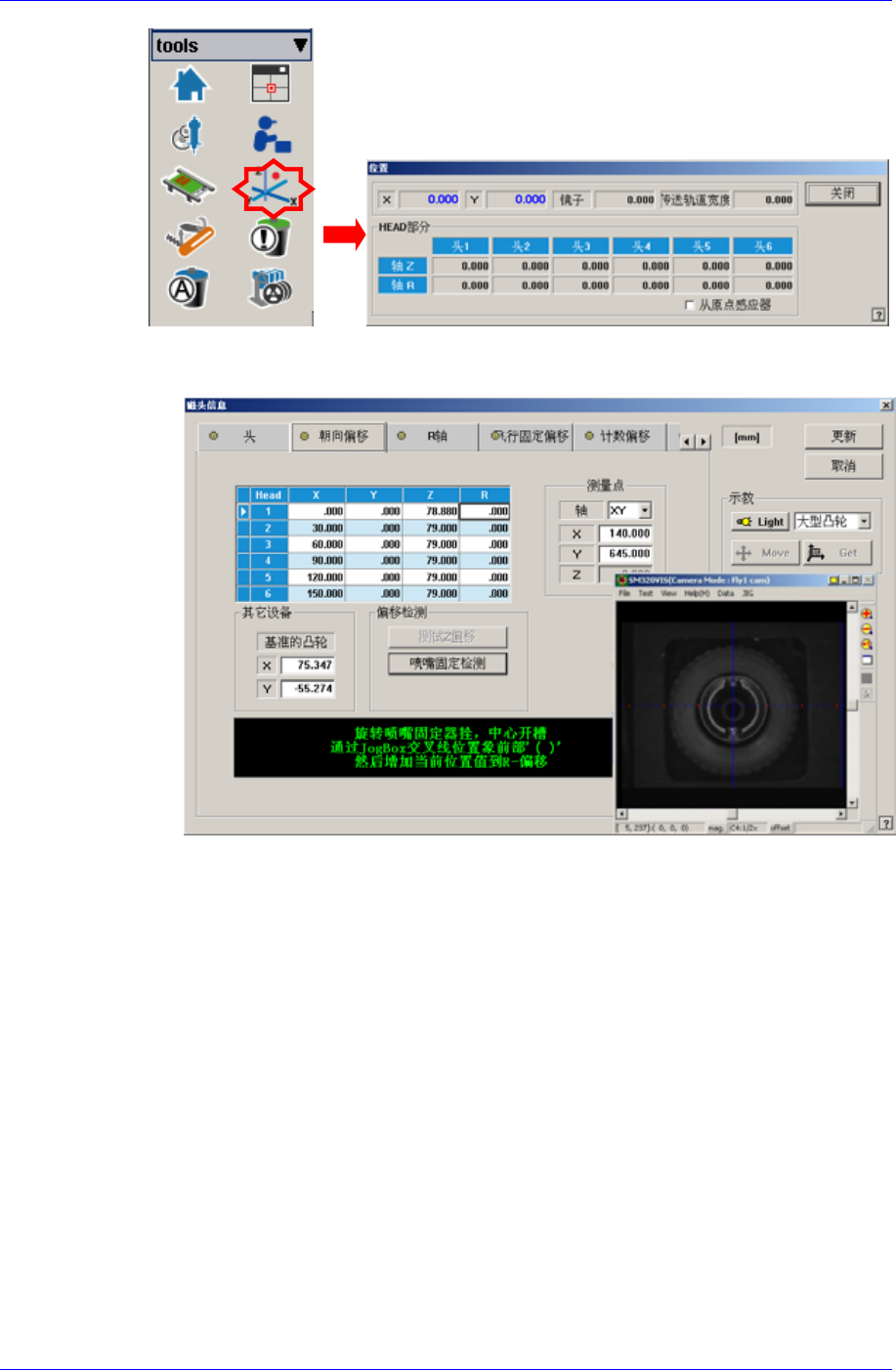

4. 打开Current Position' 窗口。
14-7
Samsung Component Placer SM320 Administrator’s Guide
5. 利用示教盒使吸嘴座形状成'( )'，R轴方向旋转转轴。 此时，机械连动的磁
头吸嘴座朝相同方向。
6. 此时输入所要适用的R轴Current Position值并进行升级。
14-8
