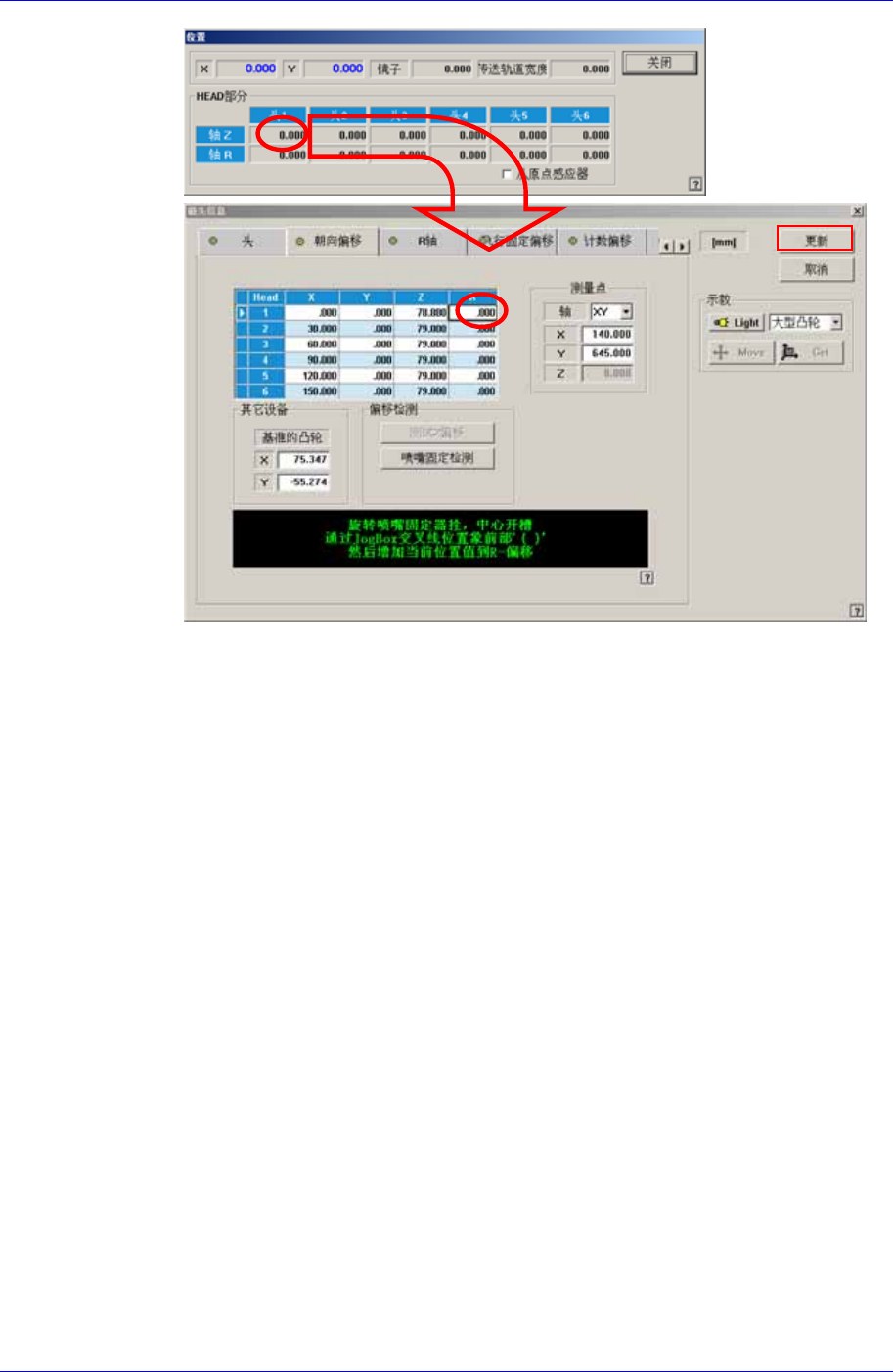

5. 利用示教盒使吸嘴座形状成'( )'，R轴方向旋转转轴。 此时，机械连动的磁
头吸嘴座朝相同方向。
6. 此时输入所要适用的R轴Current Position值并进行升级。
14-8
Machine Calibration
7. 同样地测定Head 2 ~ Head 6 。
<Update> 按钮
向设备传送变更事项后关闭对话框。
<Cancel> 按钮
忽略变更事项关闭对话框。
14.1.3. <R Axis> TAP对话框
显示各磁头的R轴补偿值，或设置R轴的补偿与否。 Camera Calibration过程中执行
R-Axis Offset Calibration后反映其结果值，自动被升级。只需设置各磁头对R轴的补
偿适用与否。
14-9
Samsung Component Placer SM320 Administrator’s Guide
图

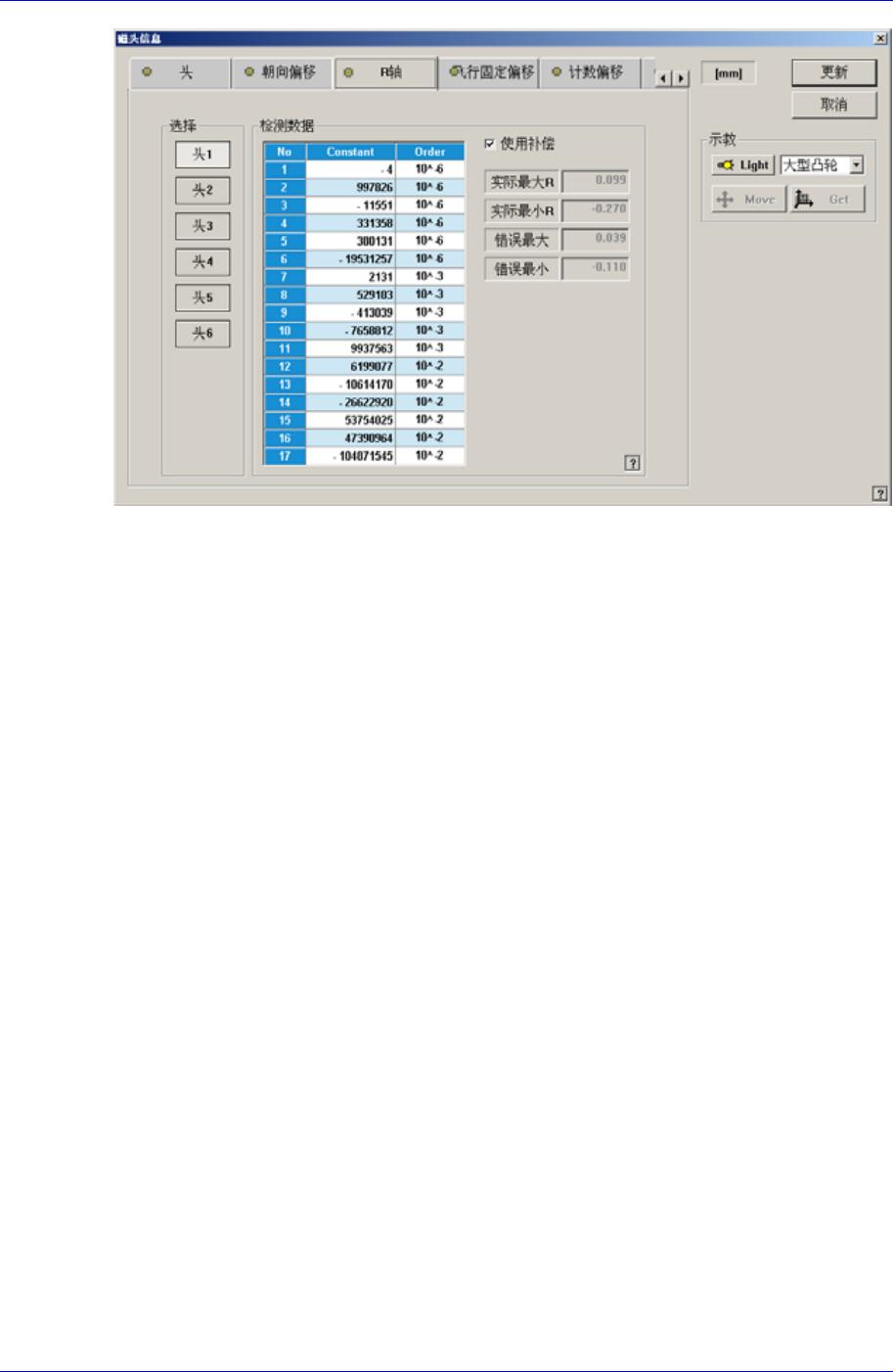

14-3. “Sys. Setup: Head Information”
对话框的
“R AXIS” TAP
画面
<Select> 领域
选择磁头。
<Check Data> 领域
表示各磁头的R轴补偿值。
<Poly Data> 编辑框
表示各磁头的R轴补偿值。
<Use Compensation>校验盒
可设置各磁头的R轴补偿方法的使用与否。
<Real Max R> 编辑框
表示对R轴异常值的实际值最大误差。
<Real Min R> 编辑框
表示对R轴异常值的实际值最小误差。
<Err Max> 编辑框
表示对R轴实际值的补偿值最大误差。
<Err Min> 编辑框
表示对R轴实际值的补偿值最小误差。
<Update> 按钮
向设备传送变更事项后关闭对话框。
<Cancel> 按钮
忽略变更事项关闭对话框。
