Samsung Component Placer SM320 Administrator ’ s Guide FOV 15mm Fly Camera 时 如果是 FOV 15mm Fly Camera ，则把 LED 下端 对准 Vision Monitor 端刻度的第二个刻度。 下 anual Tools 对话框。 用到 Check Pos 项目 上。 6. 关闭 (Close)M 7. 这 时 ，把“ Position ” 对话框的…
Machine Calibration
Camera。
5. 利用Teaching Bo移动Mirror轴，使该Camera的LED中央下端位于Vision
Monitor十字线下端的第四个刻度。
FOV 25mm Fly Camera
时
如果是FOV 25mm Fly Camera，则把LED下端对准Vision Monitor下端刻
个刻度。 度的第四
14-17
Samsung Component Placer SM320 Administrator’s Guide
FOV 15mm Fly Camera
时
如果是 FOV 15mm Fly Camera，则把 LED 下端对准 Vision Monitor
端刻度的第二个刻度。
下
anual Tools 对话框。
用到 Check Pos 项目
上。
6. 关闭(Close)M

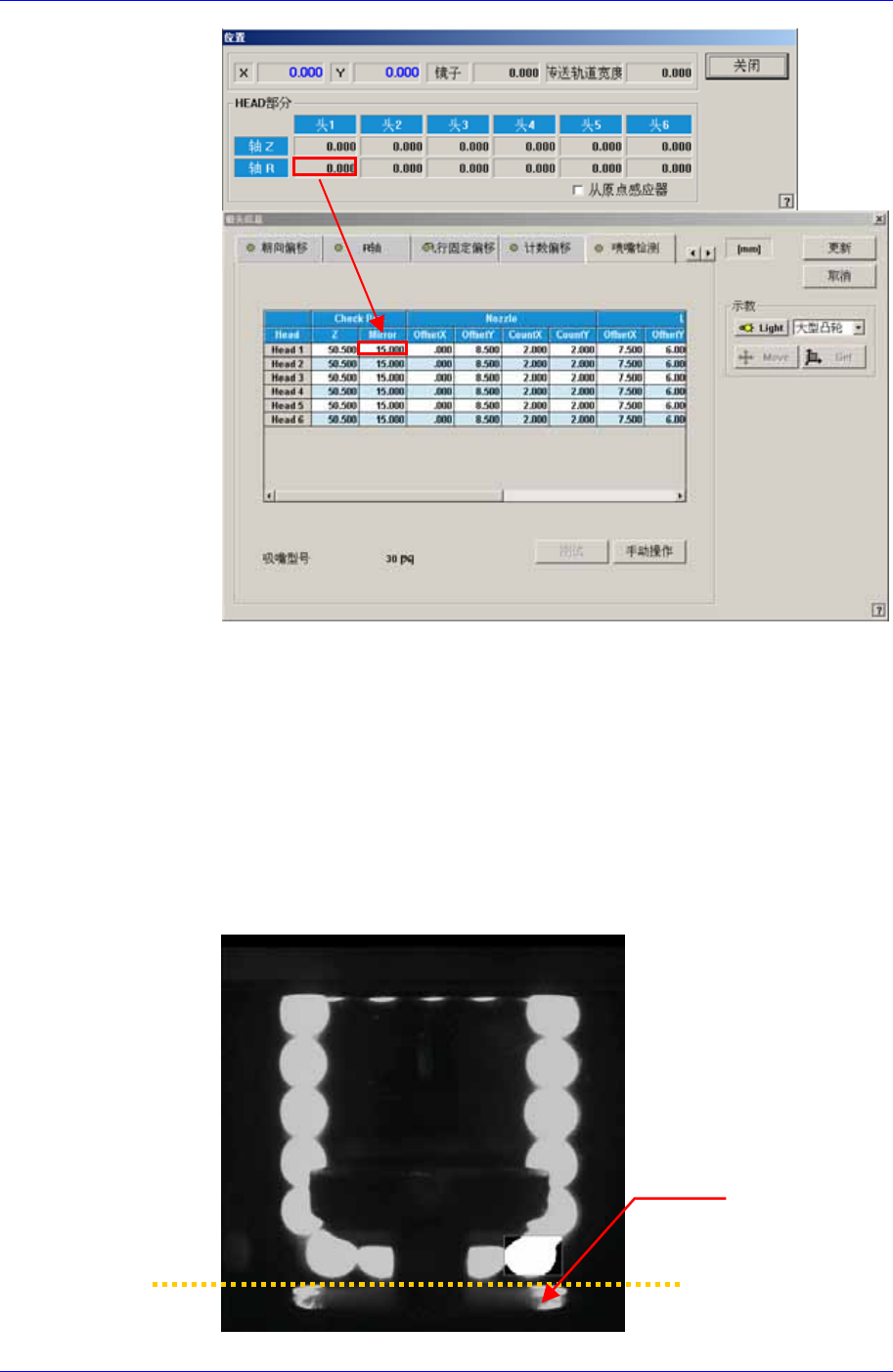

7. 这时，把“Position ” 对话框的 Mirror 值适
的 Mirror 值
14-18
Machine Calibration
Z轴高度的示教(Head Z Teaching)
默认值为50.5。
1. 在View菜单选择Current Position执行“Position”。
2. 在 Nozzle Check TAP对话框单击<Manual Tools>键，执行“Manual
Control”对话框。
3. 在Axis TAP对话框的<Axis>组合框选择Z。
4. 在Camera TAP对话框中选择与进行吸嘴安装检查的Head相对应的Came
uter照明下端与吸嘴翼面接触。
ra。
5. 移动Z轴，使O
Outer 照明的下端
喷嘴翼
