Machine Calibration 2. 在 Vision 屏幕 以 Box 表示 Test 区域 ， 设 置 Count X(Width), Count Y(Height) 值，使得单击 <Test> 按钮时该 Test Box 的大小成为 70% 以上 的 Pixel CountPercent 。 Box 的大小将以之前设置 的 OffsetX, Y 值为基准 变化。 Light Offset 示教 这是 Pix…
Samsung Component Placer SM320 Administrator’s Guide

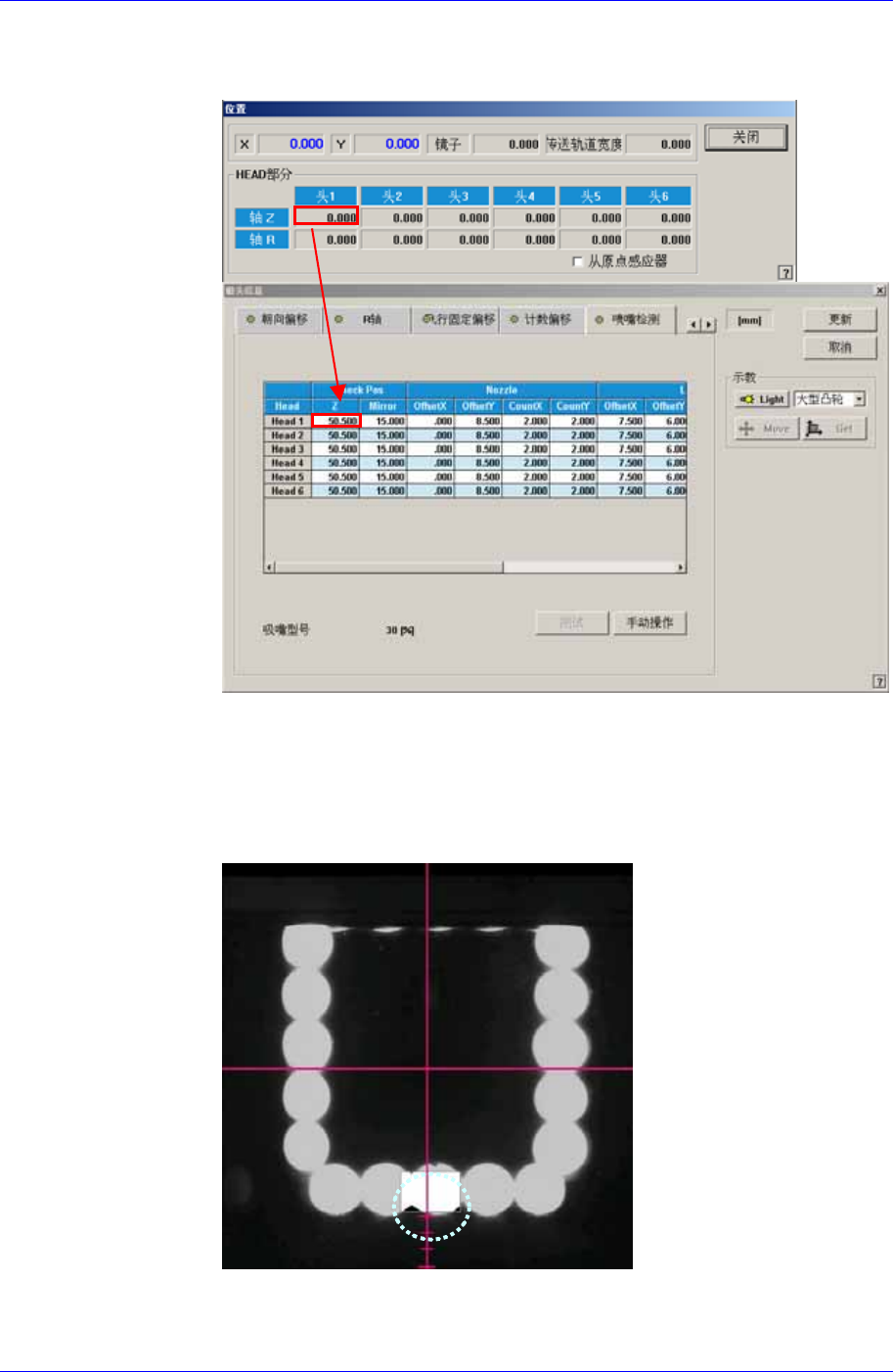

6. 关闭(Close)Manual Tools对话框。
7. 这时，把“Position”对话框的Axis Z值适用到Check Pos项目的Z值上。
Nozzle Offset 示教
。这时单击<Test>按钮。
表示 Test 区域，设置 Offset X, Offset Y 值使该
。设置 X, Y 值时的坐标系为
1. 单击 OffsetX, Y 壳即可激活<Test>按钮
2. 在 Vision 屏幕以 Box
Test Box 来到下面 LED 的正中央位置
Right-Down 坐标系。
Nozzle Count 示教
1. 单击 OffsetX, Y 壳即可激活<Test>按钮。这时单击<Test>按钮。
单击<Test> 按钮后
的 Vision 屏幕
14-20
Machine Calibration
2. 在 Vision 屏幕以 Box 表示 Test 区域，设置 Count X(Width), Count
Y(Height)值，使得单击<Test>按钮时该 Test Box 的大小成为 70%以上
的 Pixel CountPercent。Box 的大小将以之前设置的 OffsetX, Y 值为基准
变化。
Light Offset 示教
这是 Pixel CountPercent 为 30 以下时的情况，主要是针对虽然判断为
Nozzle 存在，却因为 LED 故障等的原因而照明不亮的情形而执行。安装了
最大的吸嘴后再设置该区域。
与 Nozzle Offset Teaching 及 Nozzle Count Teaching 的差异是 Test Box 位置
不同。
1. 单击 OffsetX, Y 壳即可激活<Test>按钮。这时单击<Test>按钮。
2. 单击<Test>按钮时，Test Box 的位置是右下角 LED 的明亮部位，应设
超过 90%。 置为进行 Test 时的 Pixel Count Percent
FOV 15mm Fly Camera
时
FOV 25mm Fly Camera
时
14-21
Samsung Component Placer SM320 Administrator’s Guide
14.2. 摄像机（Camera） [F5]
设定有关摄象机（摄像机）的各种数据，执行摄像机的校准（校正）功能。
图
14-7. “Sys. Setup: Camera Setting – Fiducial Camera”
对话框
<选择相机> 选项按钮 领域
选择将要设定的摄象机的形式。可选择的摄像机的形式如下。
移动 相机: 它是用作位置的示教（示教）或基准点标记的检查的摄像机
ra。
固定照相机: 它是安装在喂料器站位用作检查部品的摄象机。
飞行照相机: 它是安装在各头用作检查部品的摄像机。
以上画面是摄象机的形式设定为” 移动 相机”的情况。
警 告
由于非指定或未经培训的操作人员错误操作设备，或校正前没
有进行全部检查，可能导致设备发生严重损伤，设置的数据被
严重破坏，而且造成操作人员和设备附近其他人员受伤。
校正前一定要检查要校正的项目并确认设备周围是否有任何其
他工作人员。
校正只能由指定的受过培训的人员进行。
<Scale Data> 领域
设定有关摄象机校准（照相机校正）的数据。其数据可以直接设定，也可以利
用校准（校正）功能设定。
<X> 编辑框
