Samsung Component Placer SM320 Administrator ’ s Guide 消息窗 图 14-8. “ Au to Calibration ” 对话框 <Calibration Menu> 领域 选择要 Calibration 的项目。 按特定项目的按钮则在消息窗依次显示必要的 说明。按照此说明操作，就能完 成 Calibration 。 <T arget Camera>…
Machine Calibration

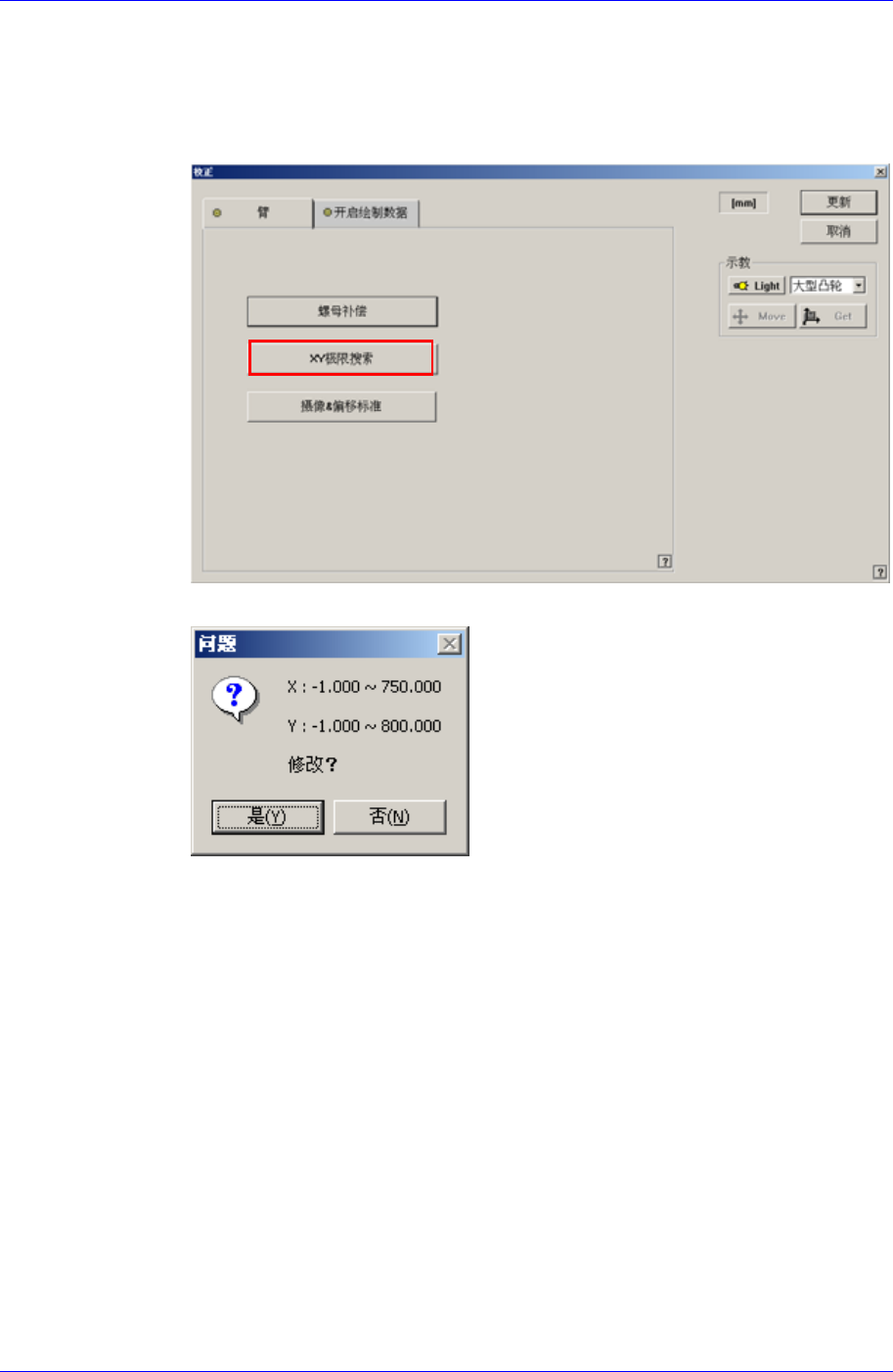

<XY Limit Search> 按钮
重新设定X, Y轴极限位置的方法如下。
1. 点击<X-Y Axis Limit Search> 按钮， Head Assembly自动向 X轴及 Y轴方
向移动搜索极限位置。
2. 搜索结束则如下显示搜索信息问是否适用变更的事项。
功能。单击此按钮时显示如下的画面。
Camera & Offset Calibration
执行照相机的校准（校正）
14-25
Samsung Component Placer SM320 Administrator’s Guide
消息窗

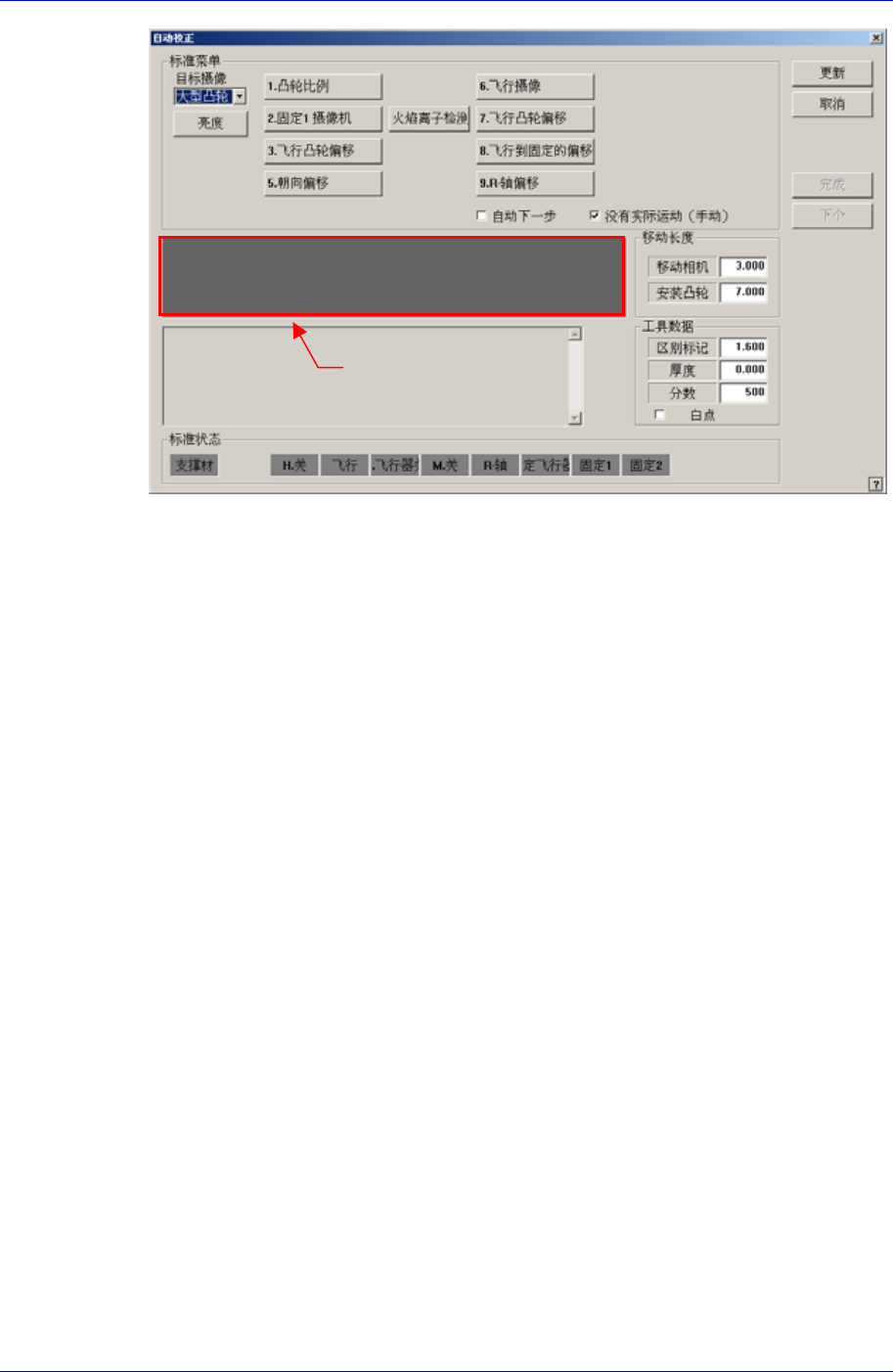

图
14-8. “Auto Calibration”
对话框
<Calibration Menu> 领域
选择要Calibration的项目。 按特定项目的按钮则在消息窗依次显示必要的
说明。按照此说明操作，就能完成Calibration。
<Target Camera> 组合框
数的照相机。
m Scale> 按钮
Fiducial Camera的Scale(um/pixel)和Rotation(deg)没有预先需要执
Fiducial Camera(Fiducial Camera)的校正步骤
enu>领域的 <1. Move Cam Scale> 按钮。
选择将要设定照明值
<亮度…> 按钮
设定已选择的照相机的照明值数。
<1. Move Ca
校正Fiducial Camera。
为校正
行的校正。为进行此作业不需要特制的器具，利用ANC 上面的fiducial
mark即可。
下面是
1. 请点击<Calibration M
14-26
Machine Calibration

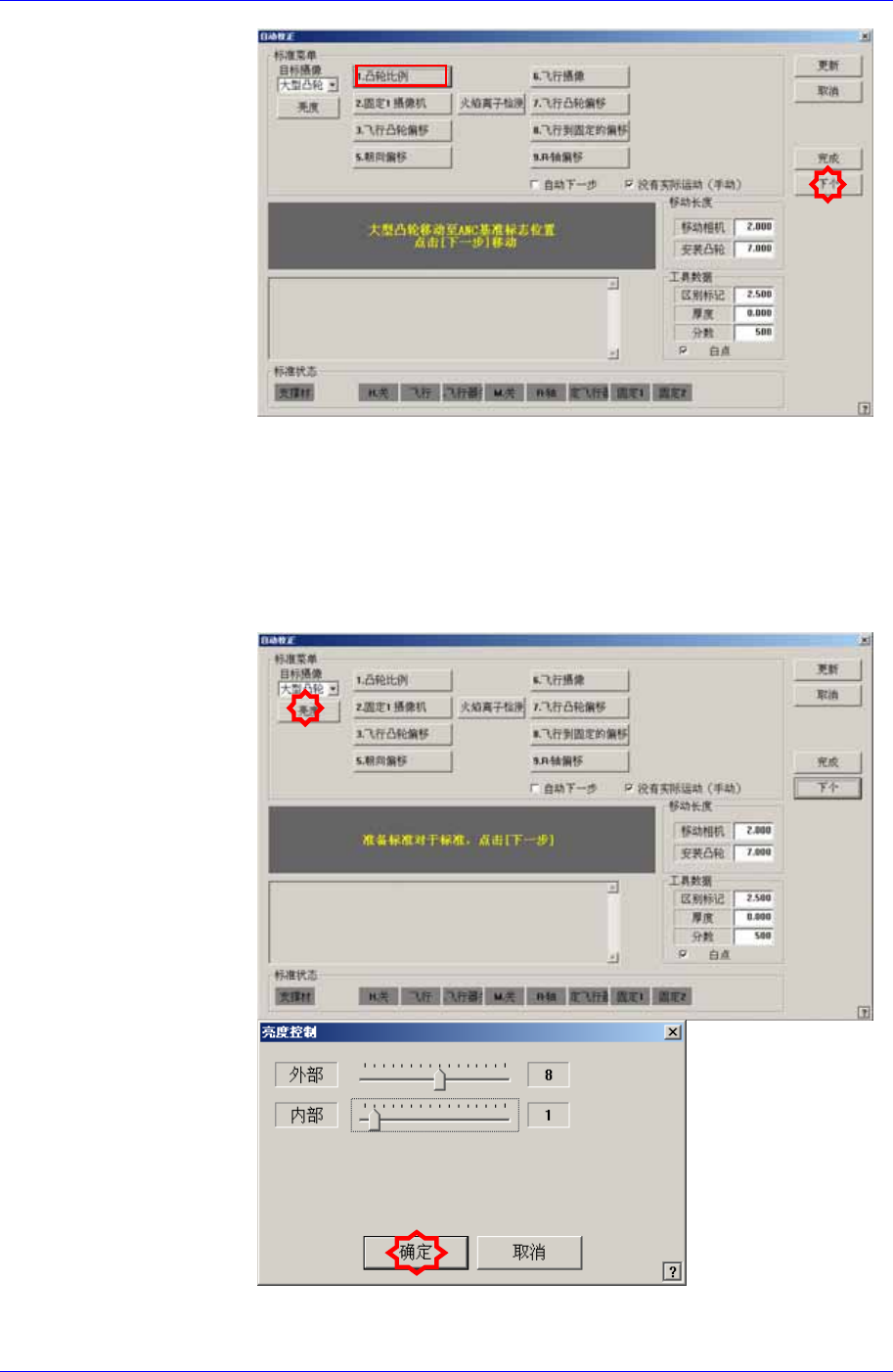

2. 点击<1. Move Cam Scale> 按钮则在消息窗显示 “Fid-
。为了把 Fiducial Camera移动到ANC的 Fiducial Mark位置，
请点击 <Next>按钮。
3. 显示“Calibration is Prepared. To Calibrate, Click [Next].”消息。此
时，点击 <Light…> 后在 “Light Control”对话框中使 VisFrame窗
显示的Fiducial Mark明显调整照明的亮度后请点击<Next> 按钮。
Cam will Move to ANC Fiducial Mark’s Position. Click [Next] to Move.
”消息
4. 自动执行 Calibration后，结束校正则如下图显示结果值。要适用新
