按钮，在 “Light Control”对话框中VisFrame窗口显示的平版 Calibr
ation Tool上的 Fiducial Mark明显为止调整亮度，点击 <Next> 按
钮。

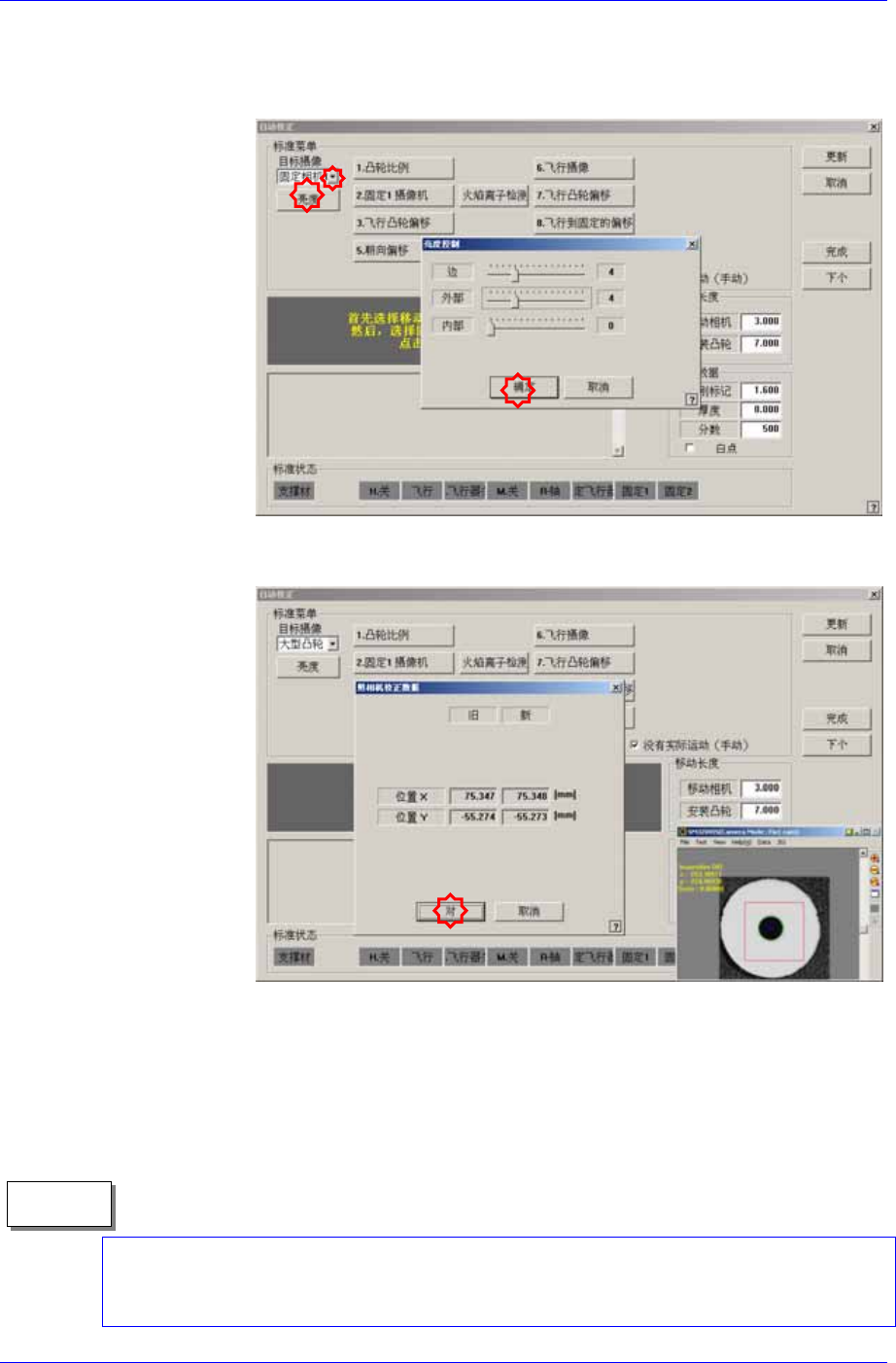

5. 自动执行校正后结束校正则如下图显示结果值。要适用其校正值请
点击<Update> 按钮。
6. 正常完成Calibration次序则如下图显示结果值。另外显示 “Move(Fi
ducial/Teach) Camera Offset is Finished. Remove Tool Plate!”消息
。那么请必须除去放置在 Fix1 Camera上面的平版 Calibration Tool
，否则跟磁头的碰撞发生破损。
Move(Fiducial) Camera Offset 的校正基准值如下。
Fiducial Camera Offset (FOV 12)
Offset X : 74.0mm ~ 76.0mm, Offset Y : -54.0mm ~ -56.0mm
备注
Machine Calibration
14-37
<5. Head Offset> 按钮
校正Head间的间隔。为了校正各磁头的 X,Y Offset，必须先行Fix Cam
era Calibration和 Head Z Offset Calibration ，必须使用器具(Calibratio
n Tool)。 (器具的形象请参照 “
图
14-9(14-28
页
)”。
下面是Head Offset校正步骤。
1. 点击<5. Head Offset>按钮消息窗显示“First, We must Put all Nozzles
From Heads manually. To Moving Down Z Axis, Click [Next].”消息。
为手动除去所有贴装在磁头的吸嘴，拉下磁头的Z轴请点击 <Next>
按钮。
2. 那么, Head Assembly移动到设备指定的位置后，拉下所有Z轴。此
时，请手动除去已帖装的所有吸嘴。
3. 显示“Next Attach the Calibration Tool to Head 1. Click [Next] for
Moving Down Head. After Moving, Attach the Tool to head Manually.”
消息。在磁头1号的吸嘴支架上手动安装Calibration Tool后请点击
<Next> 按钮。
4. 显示“Move To Center Position of [Fix1] Camera. To Move, Click
Samsung Component Placer SM320 Administrator’s Guide
14-38
[Next].” 为了 Head Assembly移动到 Fix1 Camera的中心位置请点
击 <Next> 按钮。
5. 显示“Calibration is Prepared. To Calibrate, Click [Next].” 消息。此时,
点击 <Light…> 按钮，在“Light Control”对话框中 VisFrame窗口显
示的Calibration Tool上的Ficucial Mark明显为止调整照明亮度后点
击 <Next> 按钮。

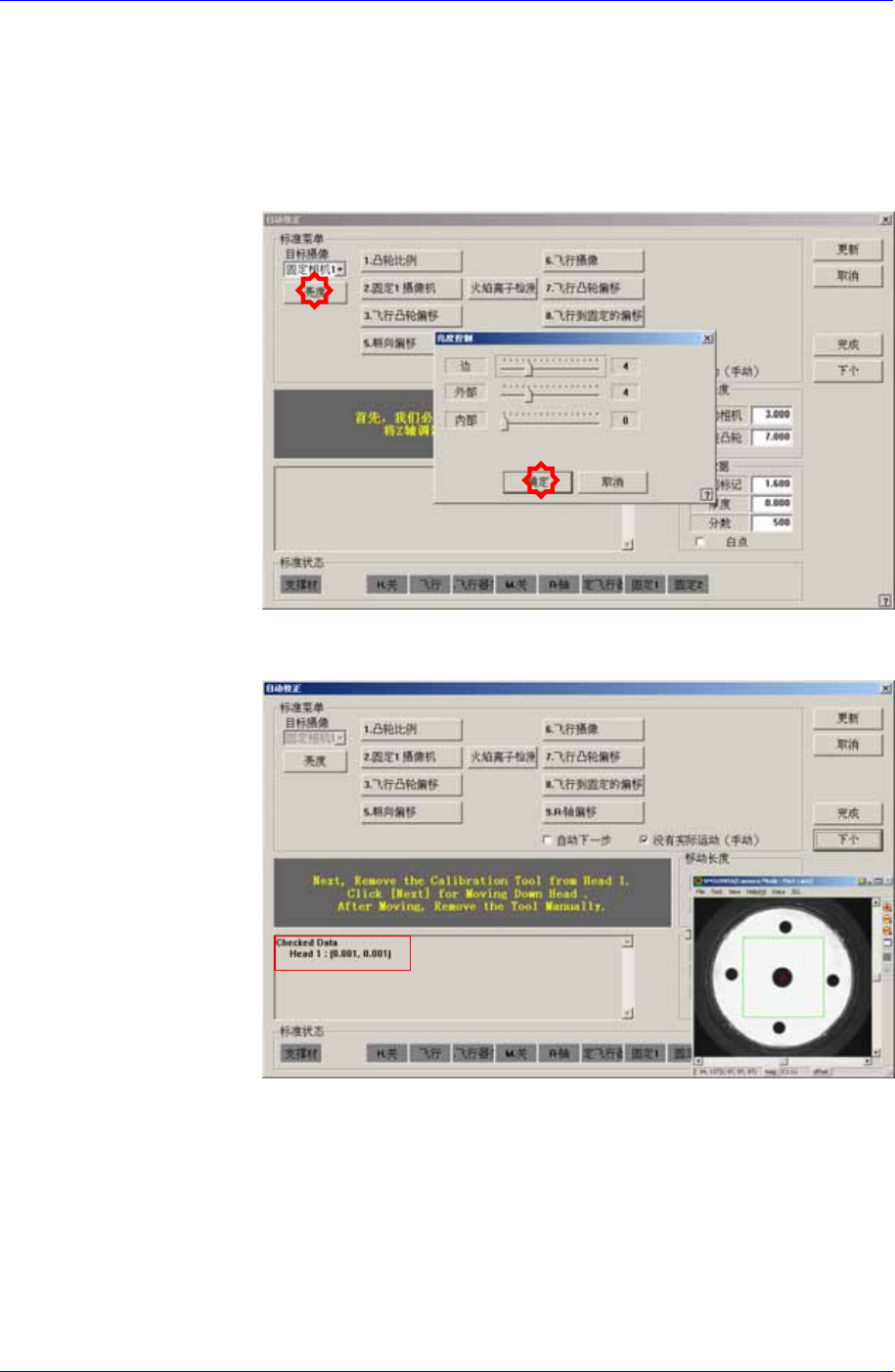

6. 自动执行 Calibration后完成 Calibration则如下图显示结果值，请点
击 <Next> 按钮。
7. 显示“Next, Remove the Calibration Tool From Head 1. Click [Next] for
Moving Down Head. After Moving, Remove the Tool Manually.”消息。
为了在磁头1号的吸嘴支架手动除去Calibration Tool请点击 <Next>
按钮。
8. 请按照对磁头 1的校正方法，同样地从Head 2~ 6执行校正。
9. 对所有磁头正常完成校正次序如下图显示结果值。要在设备中适用
校正值请点击<OK>按钮。
