Samsung Component Placer SM320 Administrator’s Guide
14-44

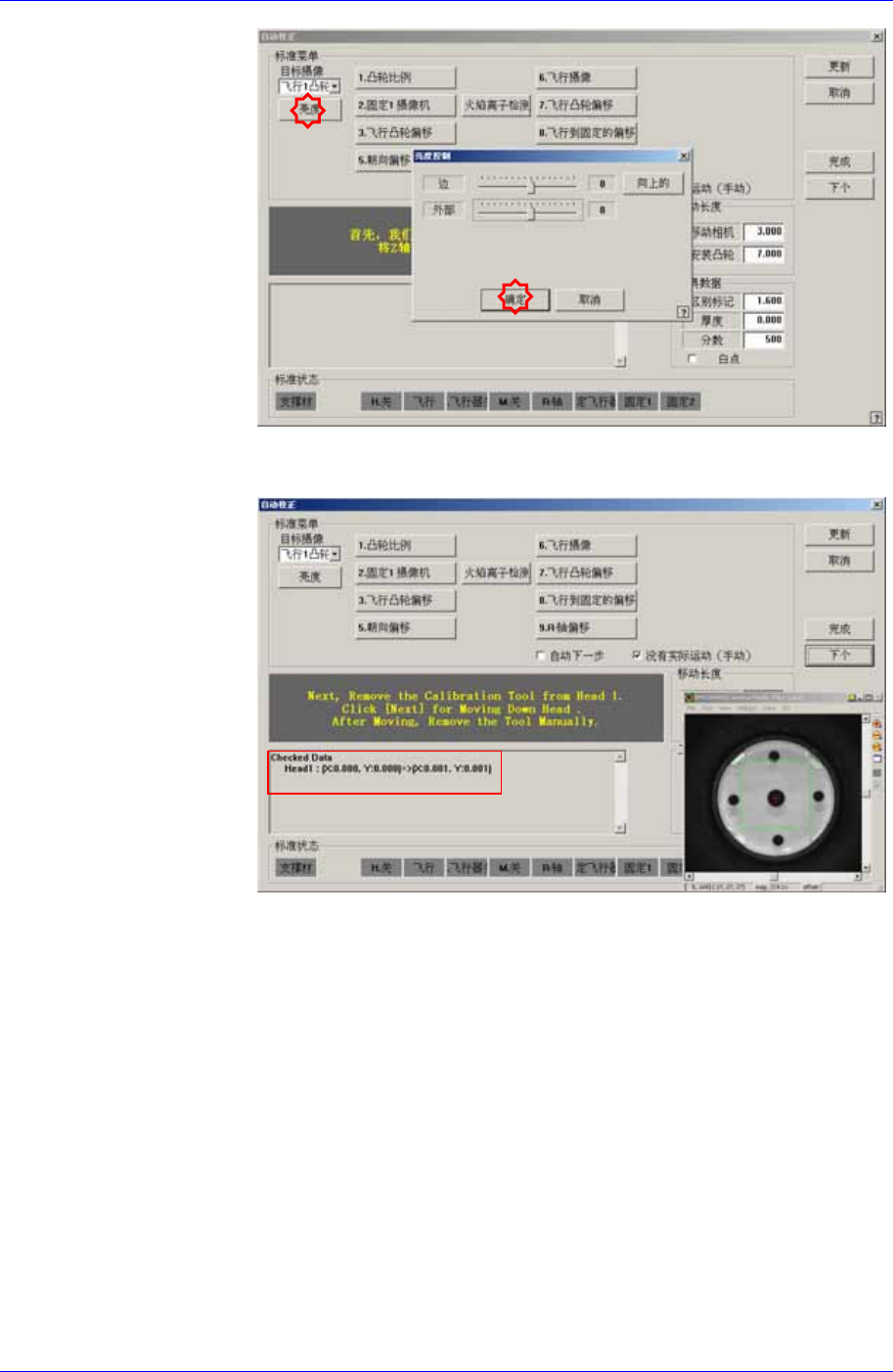

6. 自动执行 Calibration后完成 Calibration则如下图显示结果值，请点
击 <Next> 按钮。
7. 显示“Next, Remove the Calibration Tool From Head 1. Click [Next] for
Moving Down Head. After Moving, Remove the Tool Manually.”消息。
为了在磁头1号的吸嘴支架手动除去Calibration Tool请点击 <Next>
按钮。
8. 请按照对磁头 1的校正方法，同样地从Head 2~6执行校正。

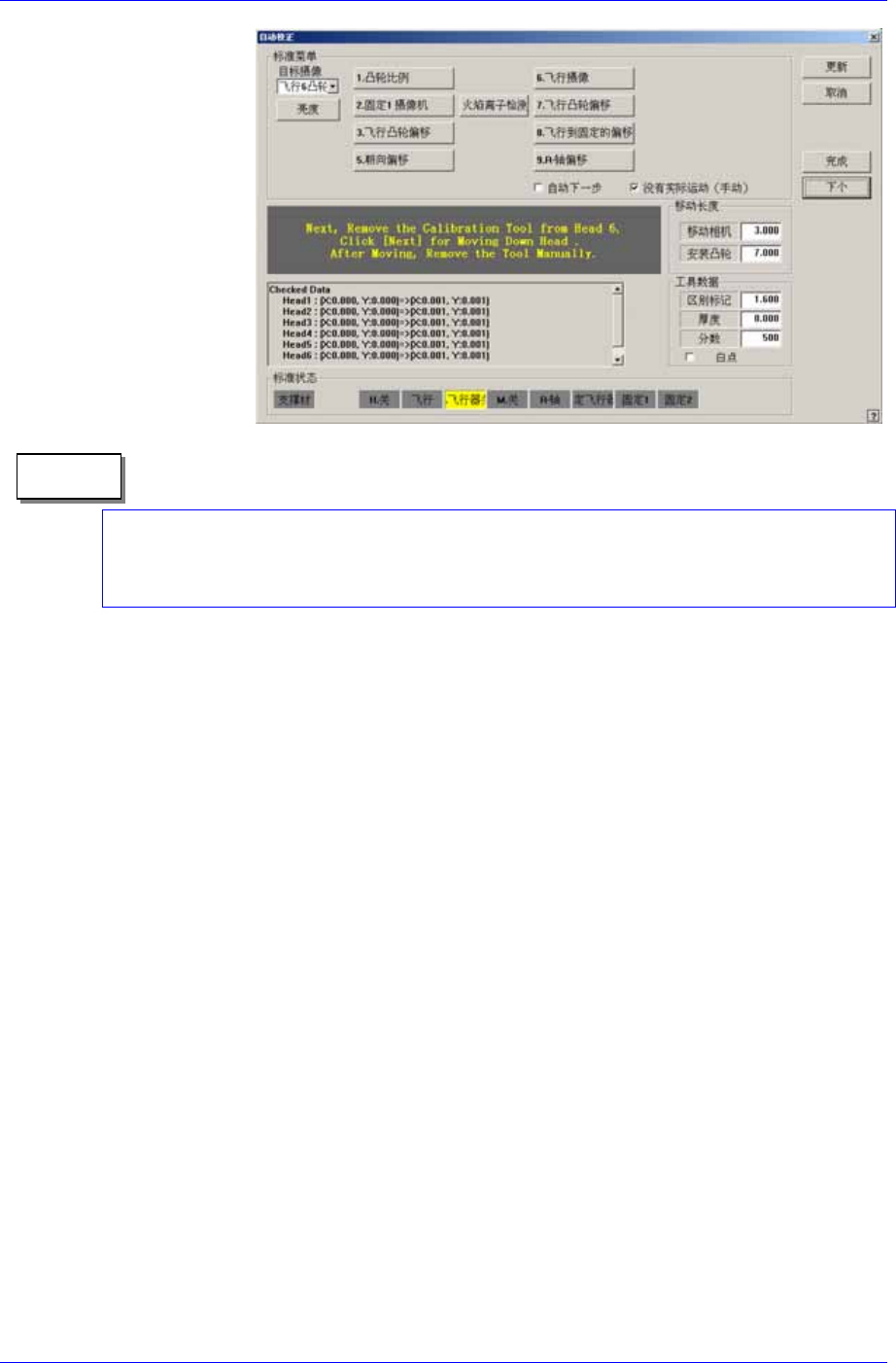

9. 对所有磁头正常完成校正次序如下图显示结果值。
Machine Calibration
14-45
Head-Fly Offset 的校正基准值如下。
Offset X : -0.75 ~ 0.75 (mm)
Offset Y : -0.75 ~ 0.75 (mm)
<8. Fly to Fix Offset> 按钮
为了补偿在Fly Camera部件识别后贴装时因部件识别高度和贴装高度不
同而发生的偏移。此校正必须先行 Fly Camera, Fix Camera, Head Off
set等的 Calibration，必须使用器具(Calibration Tool)。 (器具的形象请
参照 “
图
14-9(14-28
页
)”。)
以下是 Fly to Fix Offset 的校正次序。.

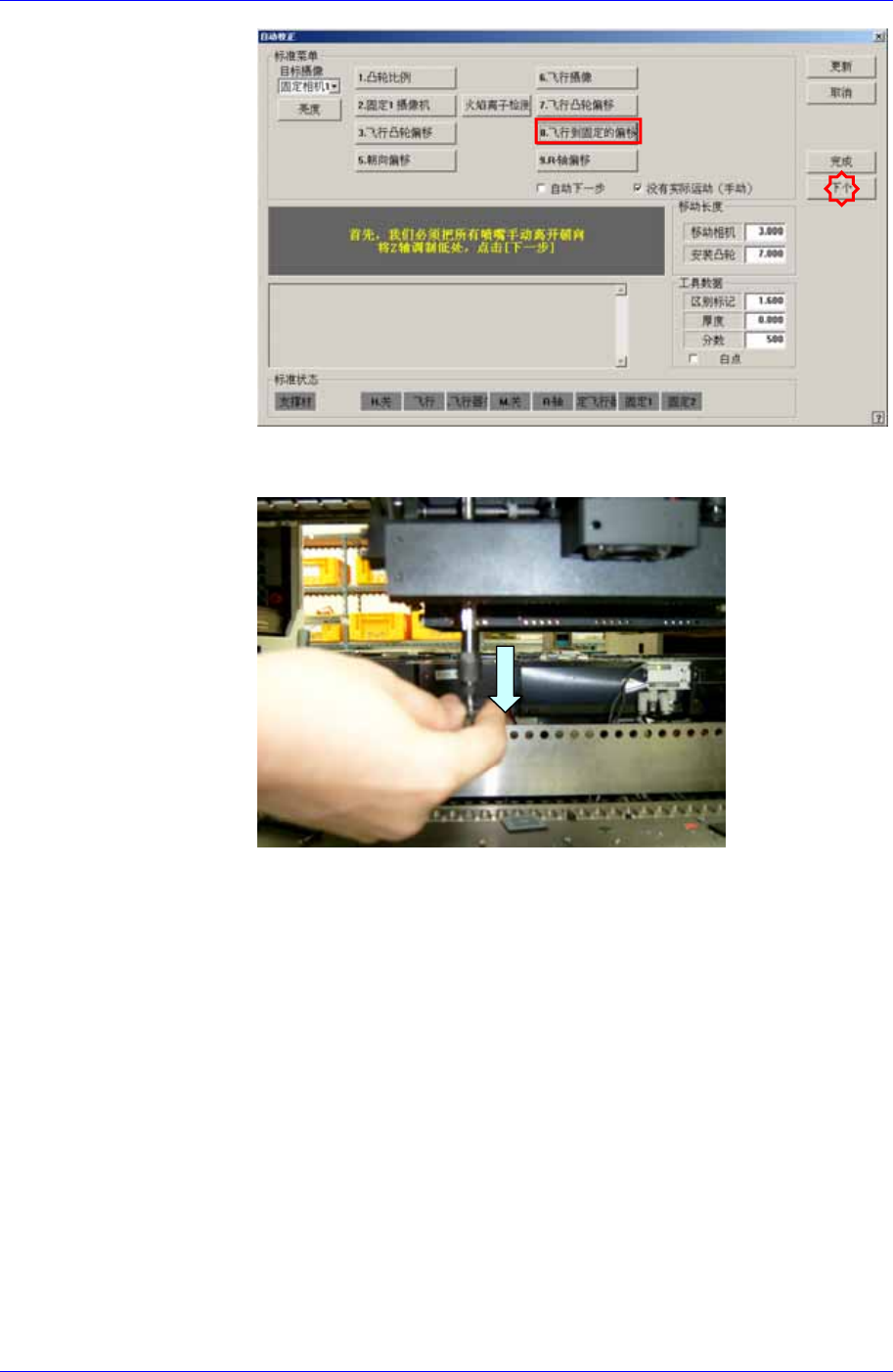

1. 选择<Fly to Fix Offset>按钮则显示“First, We must Put all Nozzles
From Heads manually. To Moving Down Z Axis, Click [Next].”
消息。为了手动除去所有贴装在磁头的吸嘴，拉下Z轴请点击 <Nex
t>按钮。
备注
Samsung Component Placer SM320 Administrator’s Guide
14-46
2. 那么, Head Assembly移动到设备指定的位置后拉下所有Z轴。此时
，请手动除去所有已贴装的吸嘴。
3. 显示“Next Attach the Callbration Tool to Head 1. Click [Next] for
Moving Down Head. After Moving, Attatch the Tool to head Manually.”
消息。在磁头1号的吸嘴支架上手动安装Calibration Tool后点击
<Next>按钮。
4. 显示“Move To Center Position of [Fix1] Camera. To Move, Click
[Next].”. 为了Head Assembly移动到 Fix1 Camera的中心请点击 <N
ext> 按钮。此时在 <Target Camera>组合框中选择 “Fix1 Cam”点
击 <Light…> 按钮，在 “Light Control”对话框中VisFrame 窗显示
的Calibration Tool上的 Ficucial Mark明显为止调整照明亮度。
5. 显示“Up to Align Height and Mirror Close. To Move, Click {Next}”消
息。请点击 <Next> 按钮。
6. 那么, Head 1上升到 Fly Camera的 Align 高度，关闭 Mirror。还有
在消息窗显示“Calibration is Prepared. To Calibrate, Click [Next].”
消息 。 此时点击 <Light…> 后在 “Light Control”对话框中 VisF
rame窗显示的Calibration Tool上的 Fiducial Mark明显为止调整照明
亮度后点击<Next>按钮。
