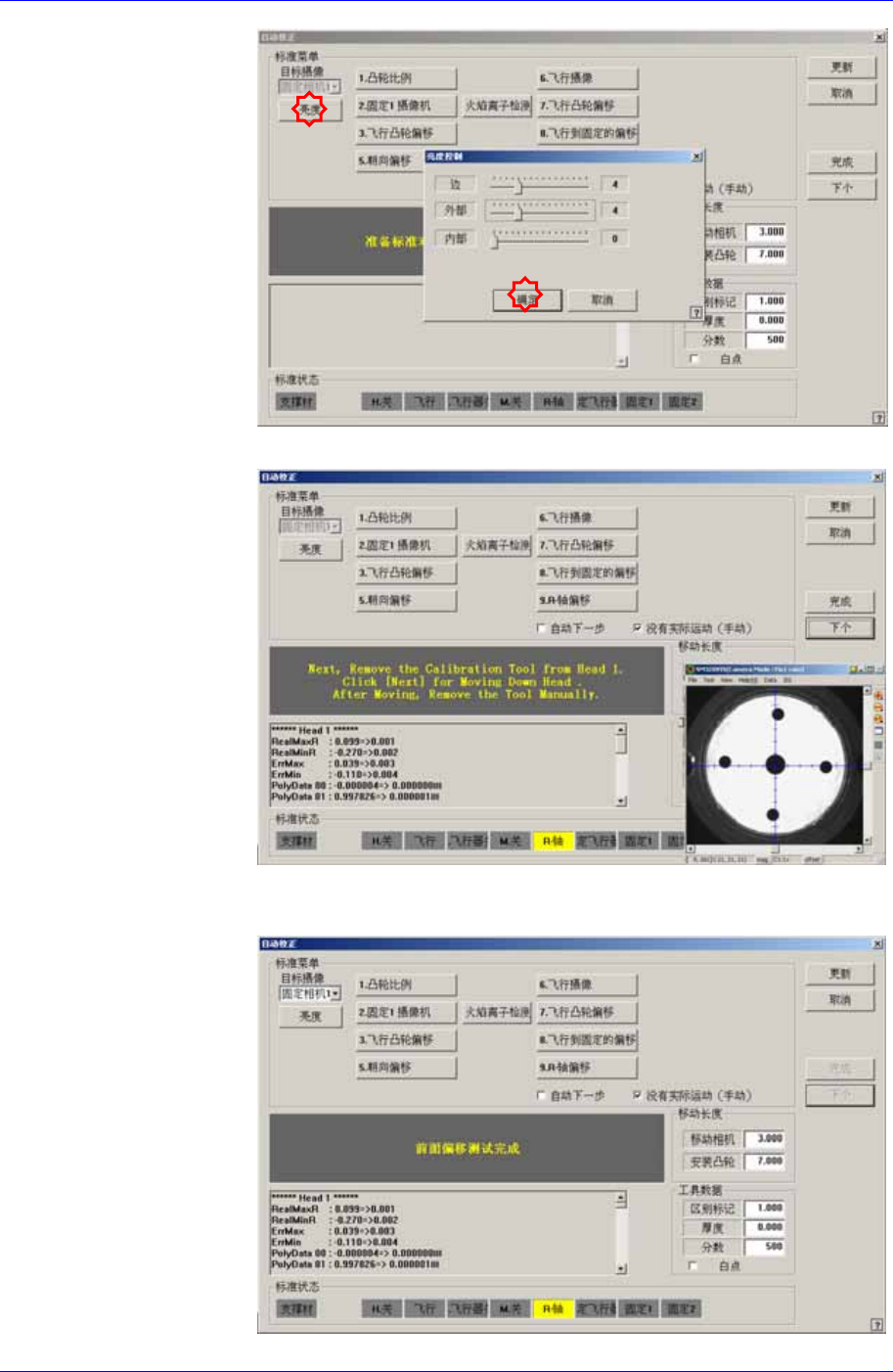

7. 自动执行 Calibration后，完成校正则如下图显示结果值。
8. 按照Head 1的校正方法，对Head 2~ 6执行校正。
9. 正常结束对所有磁头的校正，则显示如下结果值。
Machine Calibration
14-51
R-Axis Offset的校正基准值如下。
Real Max(Min): 命令值与测定值之间的最大（最小）误差
Head1~Head6 : -0.500 ~ 0.500(deg)
Err Max(Min) : 测定值与补偿值之间的最大（最小）误差
Head1~Head6 : -0.200 ~ 0.200(deg)

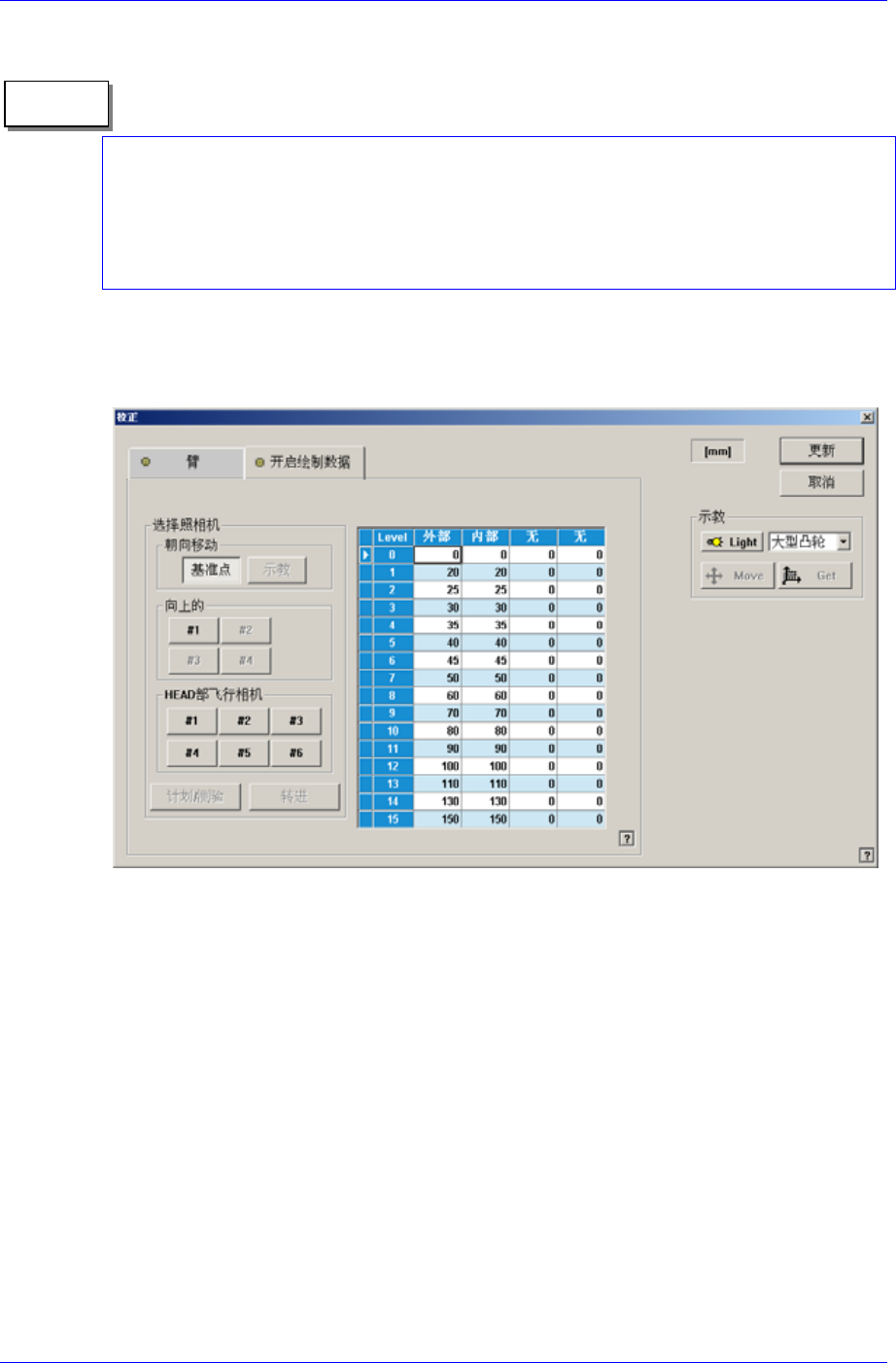

14.3.2. <Light map Data> TAP对话框
用于调节照明亮度。
图
14-10. “Light map Data”
对话框
<Select Camera> 领域
选择Camera。 Head Move, Upward, Head Fly 摄象机中选择一个。
<Light Level> 领域
指定照明 Level别亮度。
<Level> 列
表示照明的16阶段。
<Level 1> 列
Fiducial, Teaching Camera时: Outer 照明输入成256 阶段值。 (Head
Move摄象机)
Upward Camera时: Side 照明输入成4096阶段值。
Head Fly Camera时: Side 照明输入成256阶段值。
<Level 2> 列
备注
Samsung Component Placer SM320 Administrator’s Guide
14-52
Fiducial, Teaching Camera时: Inner 照明输入成256阶段值。 (Head Move
摄象机)
Upward Camera时: Outer照明输入成4096阶段值。
Head Fly Camera时: Outer照明输入成256阶段值。
<Level 3> 列
Upward Camera时: Inner照明输入成4096阶段值。
Head Fly Camera时: Inner照明输入成256阶段值。
<Level 4>列
Upward Camera时： Back照明输入成4096阶段值。
Head Fly Camera时: Back照明输入成256阶段值。
<Mapping/Test> 按钮
对Light Level自动执行 Test 或Mapping。
<1. Test Area> 领域
在检验用吸嘴指定要确认照明亮度的领域。领域最多可指定4个，同时指定
Search领域和 Excluded 领域。 即圆形指定领域。
一共有4个检验领域， Area1 ~ Area4与此相应。
[校正用吸嘴底面形象]
Test Area1 = Search Area(A) – Excluded Area (B + C)
Test Area2 = Search Area(B) – Excluded Area (C)
C
B
A
