Machine Calibration 14-53 Test Area3 = Search Area(C) Test Area4 = Test Area1 + Test Area2 + Test Area1 <No> 列 表示 Te s t A r e a 的一连 序号。 <Pos X> 列 表示领域中心的 X 坐标。 <Pos Y> 列 表示领域中心的 Y 坐标。 <Size …
Samsung Component Placer SM320 Administrator’s Guide
14-52
Fiducial, Teaching Camera时: Inner 照明输入成256阶段值。 (Head Move
摄象机)
Upward Camera时: Outer照明输入成4096阶段值。
Head Fly Camera时: Outer照明输入成256阶段值。
<Level 3> 列
Upward Camera时: Inner照明输入成4096阶段值。
Head Fly Camera时: Inner照明输入成256阶段值。
<Level 4>列
Upward Camera时： Back照明输入成4096阶段值。
Head Fly Camera时: Back照明输入成256阶段值。
<Mapping/Test> 按钮
对Light Level自动执行 Test 或Mapping。

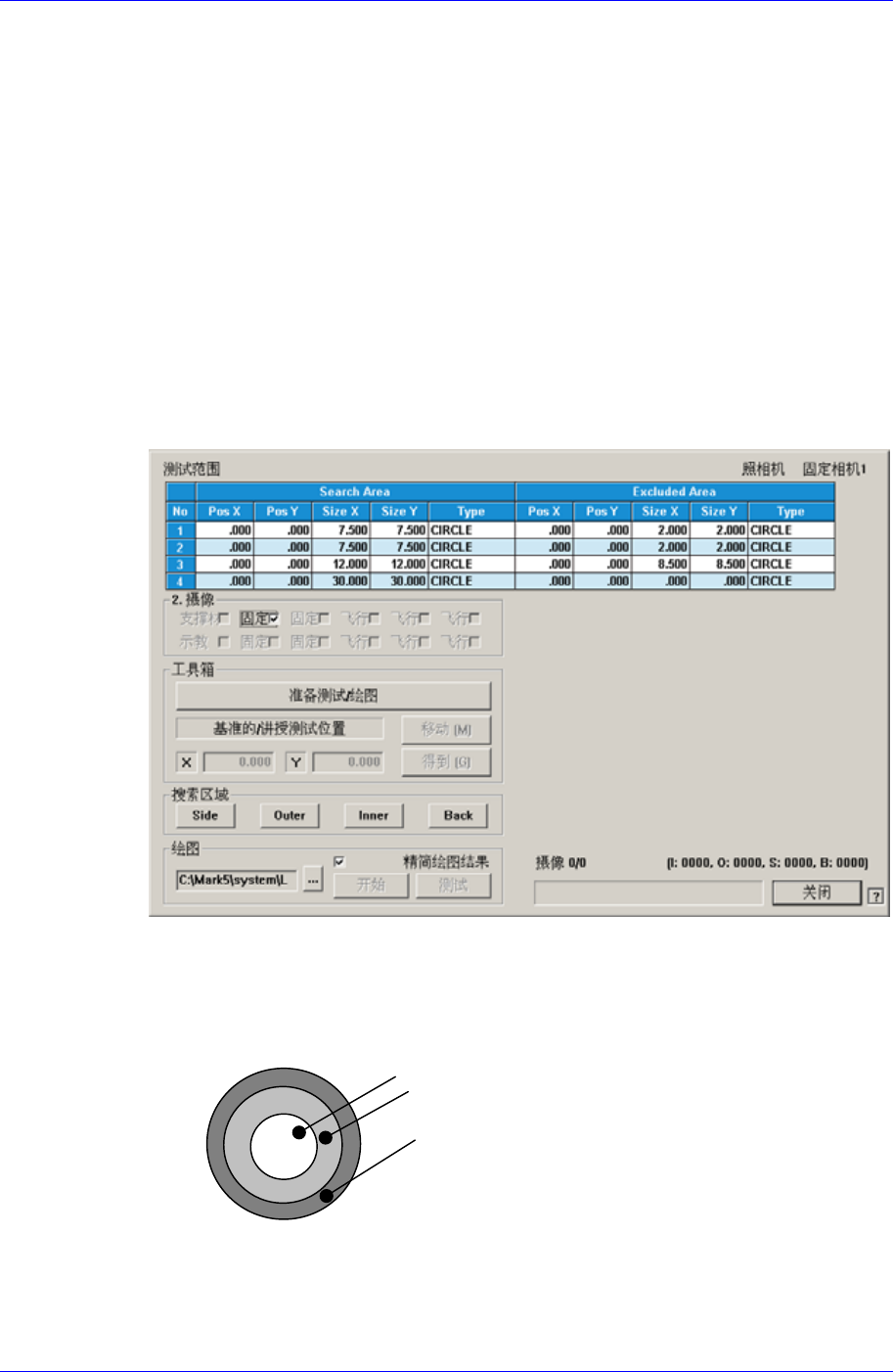

<1. Test Area> 领域
在检验用吸嘴指定要确认照明亮度的领域。领域最多可指定4个，同时指定
Search领域和 Excluded 领域。 即圆形指定领域。
一共有4个检验领域， Area1 ~ Area4与此相应。
[校正用吸嘴底面形象]
Test Area1 = Search Area(A) – Excluded Area (B + C)
Test Area2 = Search Area(B) – Excluded Area (C)
C
B
A
Machine Calibration
14-53
Test Area3 = Search Area(C)
Test Area4 = Test Area1 + Test Area2 + Test Area1
<No> 列
表示Test Area的一连序号。
<Pos X> 列
表示领域中心的 X 坐标。
<Pos Y> 列
表示领域中心的 Y 坐标。
<Size X> 列
表示领域的X方向大小。
<Size Y> 列
表示领域的Y方向大小。
<Type>列
指定领域的形态。
CIRCLE: 圆形领域
RECT: 四角形领域.
NONE: 不指定领域.
<2. Camera> 领域
选择执行照明亮度 Test 或 Mapping的 Camera。 已激化的Camera可同时
指定。
<3. Tool Setting> 领域
执行Test 或 Mapping的准备作业。
<Prepare Test / Mapping> 按钮
吸附在磁头的所有吸嘴返还到相应的 ANC槽。 之前在 ANC 11, 13号
槽配置 Upward(Fix)和Head Fly用检验用吸嘴。
完成作业 ， 点击
<Mapping> 领域的 <Start>按钮和 <Test>按钮。

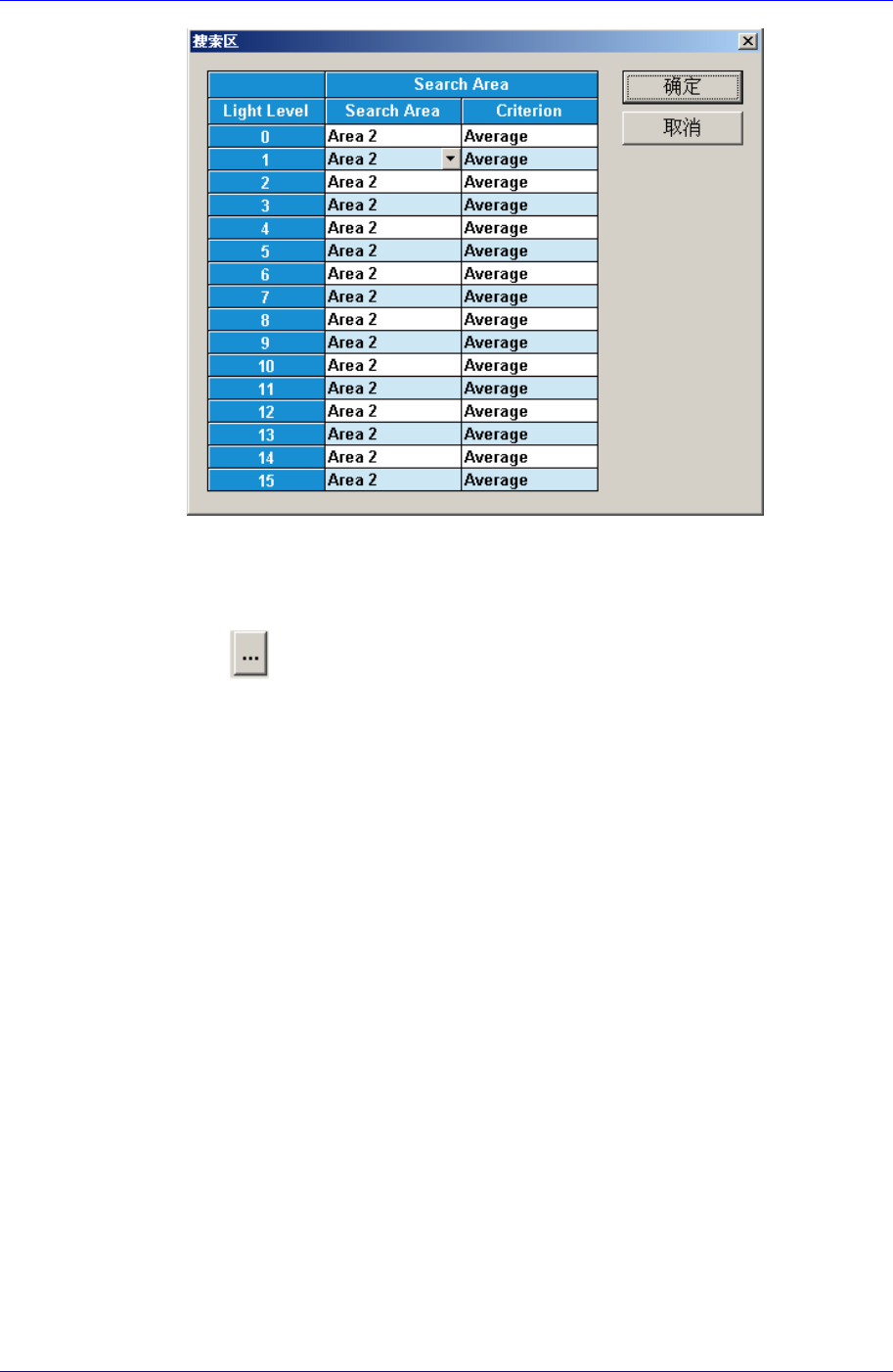

<4. Search Area> 领域
点击所要执行Mapping 的照明相应的按钮，对各相应照明16阶段照明标准
别设定检验领域(Area1~4), 再决定对检验领域各像素的照明亮度值设为平
均还是最大值。
Samsung Component Placer SM320 Administrator’s Guide
14-54
<5. Test> 领域
指定要保存Test结果的文件名，开始进行Test。
<Mapping> 领域
点击
按钮选择使用在Mapping的 Map File，再点击 <Start> 按钮开始
Mapping。点击 <Test>按钮可确认 Mapping结果。
状态表示
表示当前进行状况。
Camera (Test 或 Mapping完成的 Camera数) / (选定的 Camera 总个数。)
(I: Inner Level, O: Outer Level, S: Side Level, Back: Back Level)
<Close> 按钮
结束对话框。
<Import> 按钮
从文件接受Mapping 结果，变更 Light Level 值。
<更新> 按钮
给设备传送变更事项后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
