系统设置
15-1
第15章. 系统设置
叙述除前一章记述的校正项目以外的系统设定。
本菜单里的项目在设备出出货时已被设置完毕。除了因设备维护而需要重新设置
的情形以外，请不要执行“Calibration(System Setup)” 。
警 告
设置状态如果被非指定的操作人员改变可能会损伤设备或引
起人员受伤。除了被指定的操作人员以外的其他人员绝不可
以任意改变设备设置状态。
选择<系统设置>命令的下级菜单时，该对话框显示在画面上。显示下级菜单相应
的对话框的状态下，再次选择菜单时该对话框将会处于活性化状态。

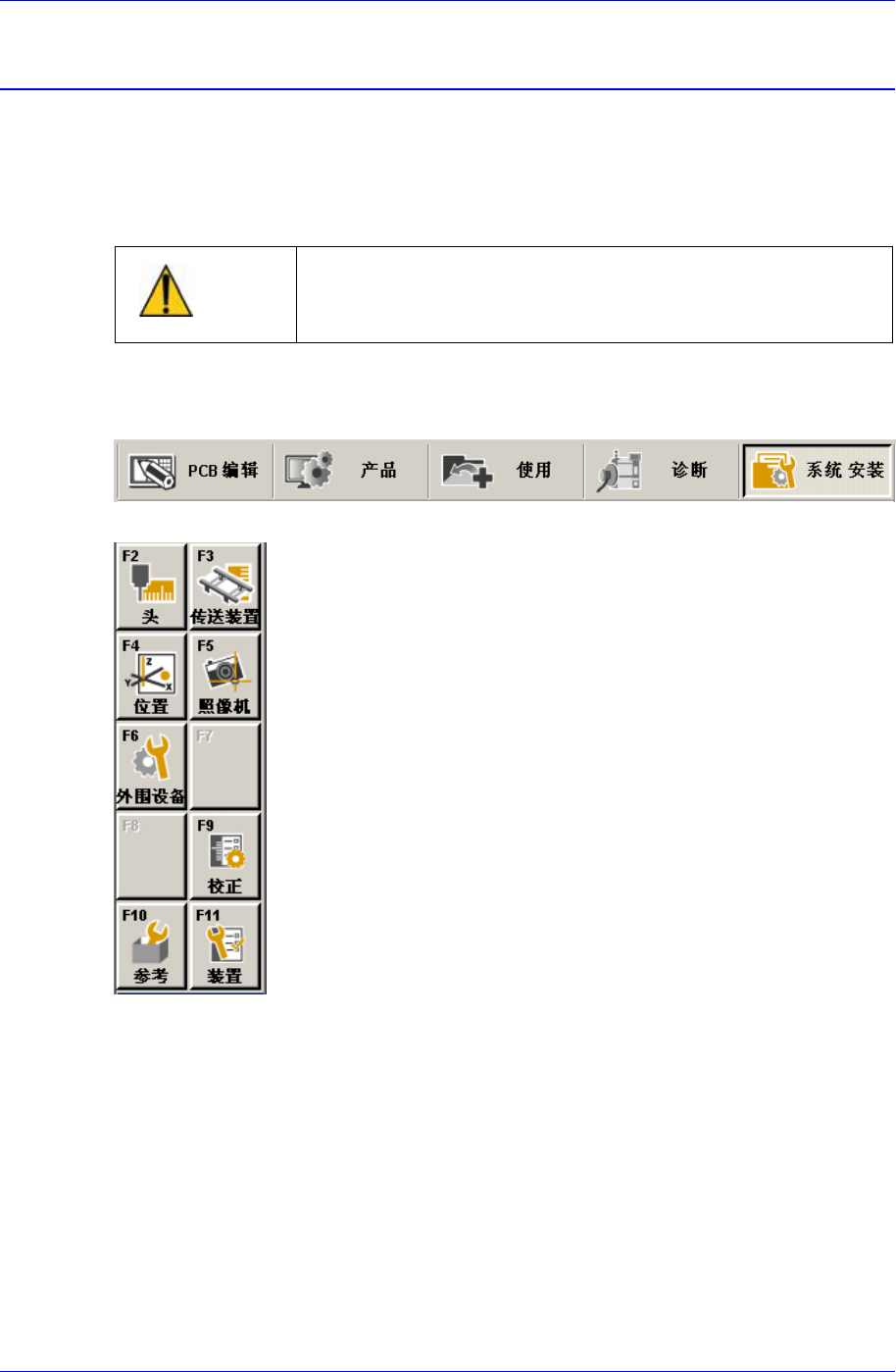

图
15-1.
选择系统设置命令的状态
图
15-2.
系统设置命令的下级菜单
15.1. Conveyor [F3]
设定与Conveyor有关的事项。
Samsung Component Placer SM320 Administrator’ Guide
15-2

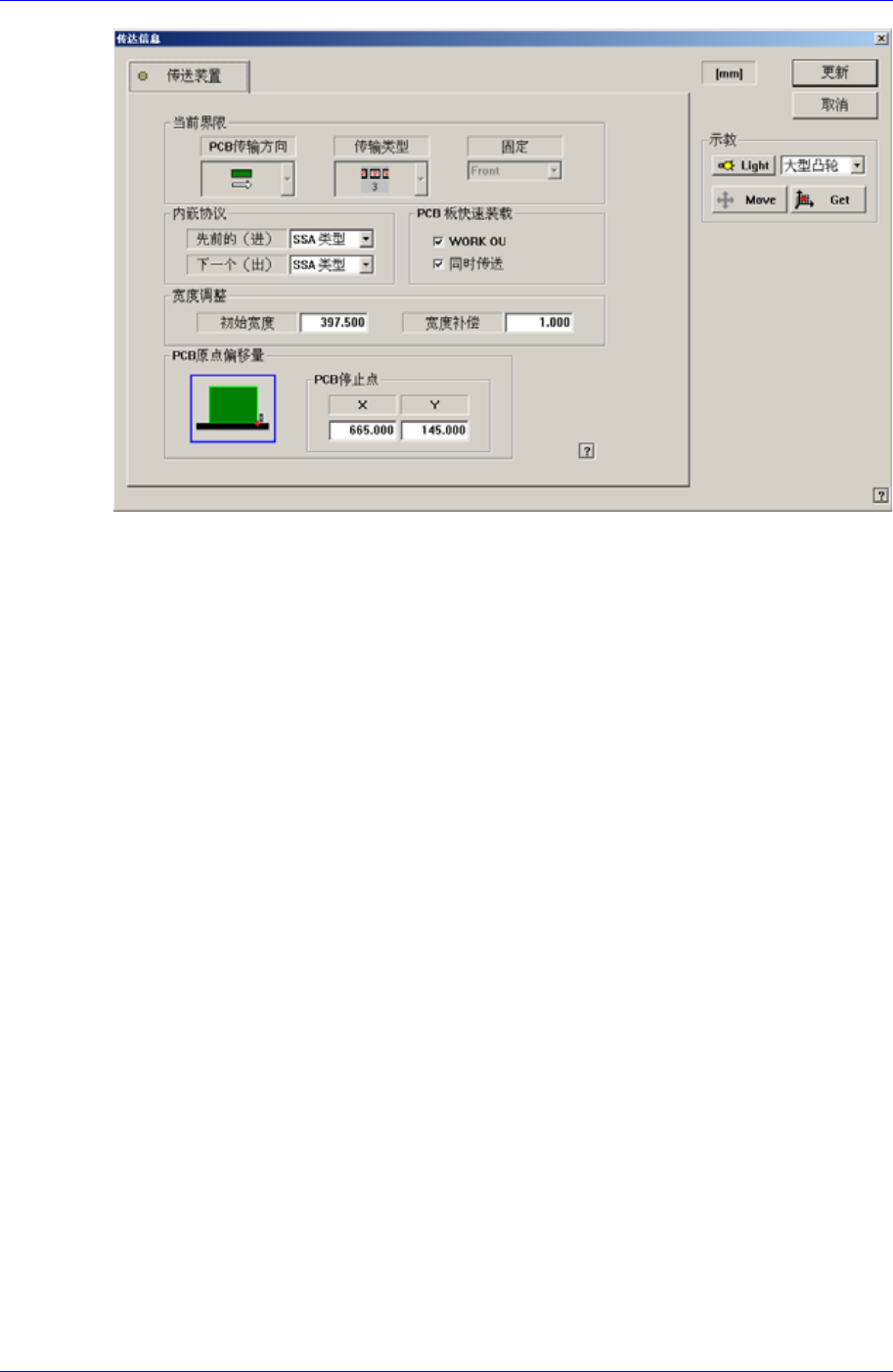

图
15-3. “Sys. Setup: Conveyor Information”
对话框
<Current Define> 领域
表示当前 Conveyor的设定状态。
<Board Flow> 组合框
Conveyor board的方向(右->左/ 左->右)。
<Conveyor Type> 组合框
表示Conveyor(1段/3段)和 BUT(IO/Motor)的Type。
<Fixed> 组合框
Conveyor的固定方式（前/后）。
<Inline protocol> 领域
设定In-line protocol。 default Type为SSA Type。
Stand alone: 不操作Line ，独立启动设备的时候。
SSA Type: Line作业时，为了与前后设备进行通信，使用本设备开发业体
规定的protocol。
SMEMA: Line 作业时，使用SMEMA protocol前后设备通信 protocol。
<PCB Quick Load> 复选框 领域
<Work Out> 复选框
设定贴装传感器(Work Sensor)与输出传感器(Output Sensor) 之间存在的
Work Out 传感器的使用与否。
<Sync. Load> 复选框
确认此校验盒，在作业领域中可同时送还2个PCB。
<Conveyor Width Adjust> 领域
设定Conveyor宽度调整有关数据。
系统设置
15-3
<Initial Width> 编辑框
Conveyor Width Home 状态下实际测量Width距离记入。
<Width Margin> 编辑框
移动Conveyor Width 移动时 Margin 值相当的值。
以下是设定Conveyor Width Origin方法。

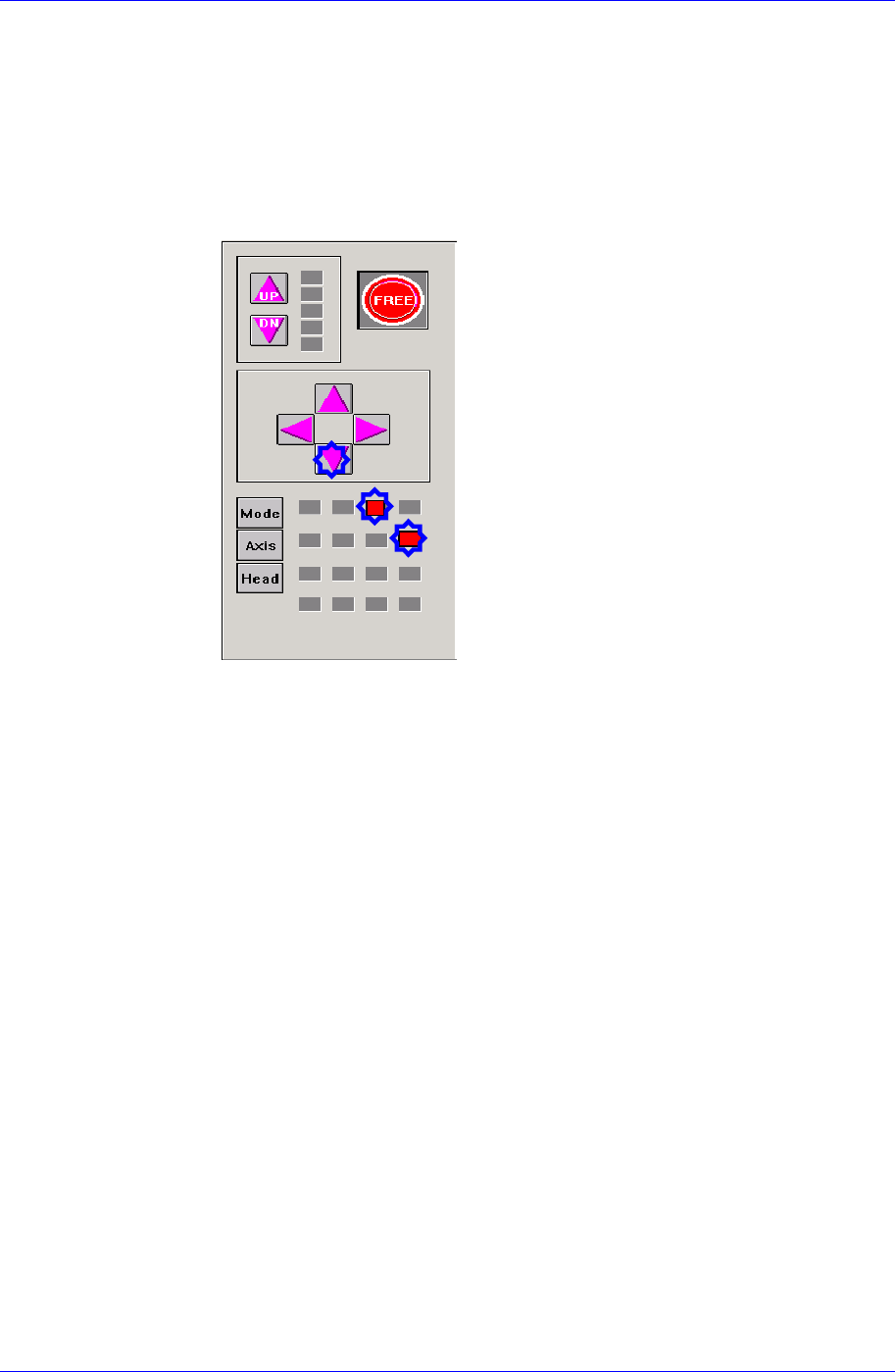

1. 请用Teaching Box如下图所示实施Conveyor Home。
2. 请用测量仪准确测出输送机宽度(输送机机架之间的距离)后其值输入到
<Initial Width> 编辑框。
3. 点击<Update> 按钮，反映变更值。
4. 利用测量仪测出所要检验PCB的Y值后在Board对话框中<Board Size>领
域记入该值，再点击 <Conv. Width> 按钮把输送机的宽度配合输入的
Y值。
此时，先确认输送机内部有无污质，如果有污质请除去该污质。
5. 请点击<PCB In> 及<PCB Out> 按钮确认检验 PCB是否正常运输到贴
装位置、离开输送机。如果发生问题，请重新设定。
6. Width Margin一般使用基本值，但用户可进行修改。本设备的输送机和
输送带之间的多余空间为2mm左右。因此，输送机Width Margin输入 1
mm 以上时，设定的PCB可能会直立。
<PCB Origin Offset> 领域
设定设备原点和PCB机板之间的偏移值。
<PCB Stop Point> 编辑框
设定PCB机板的原点。
设定PCB Stop Origin方法如下。
1. Board对话框中对准输送机宽度，点击 <PCB In> 按钮把任意的Board投
入到输送机。
2. System Setup菜单中执行 Conveyor辅助菜单。
