Samsung Component Placer SM320 Administrator’ Guide
15-4
3. 为了把Fiducial Camera移动到下图位置，首先用鼠标选择 <PCB Stop
Point>编辑框，然后在 <Teach> 领域的组合框选择 “Fid Cam”再点击
<Move> 按钮。
- 1 -
Stopper
Board
Stopper
Board
Teaching
Point
Conveyor후면
Conveyor전면
4. 利用Teaching Box移动磁头，把Teaching Point对准 Fiducial Camera的十
字线中心。
5. 用鼠标选择<PCB Stop Point> 编辑框，再点击 <Get> 按钮，把当前的
坐标值输入到<PCB Stop Point> 编辑框。
6. 结束正常程序，请点击 <Update>按钮适用变更值。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
Conveyor 后面
Conveyor 前面
系统设置
15-5
15.2. Position [F4]
设定设备的Feeder Base原点及系统回收箱的位置。
15.2.1. <Feederbase> TAP对话框
设定设备各构成品的原点。选择 “Position” 辅助菜单则显示如下对话框。
图

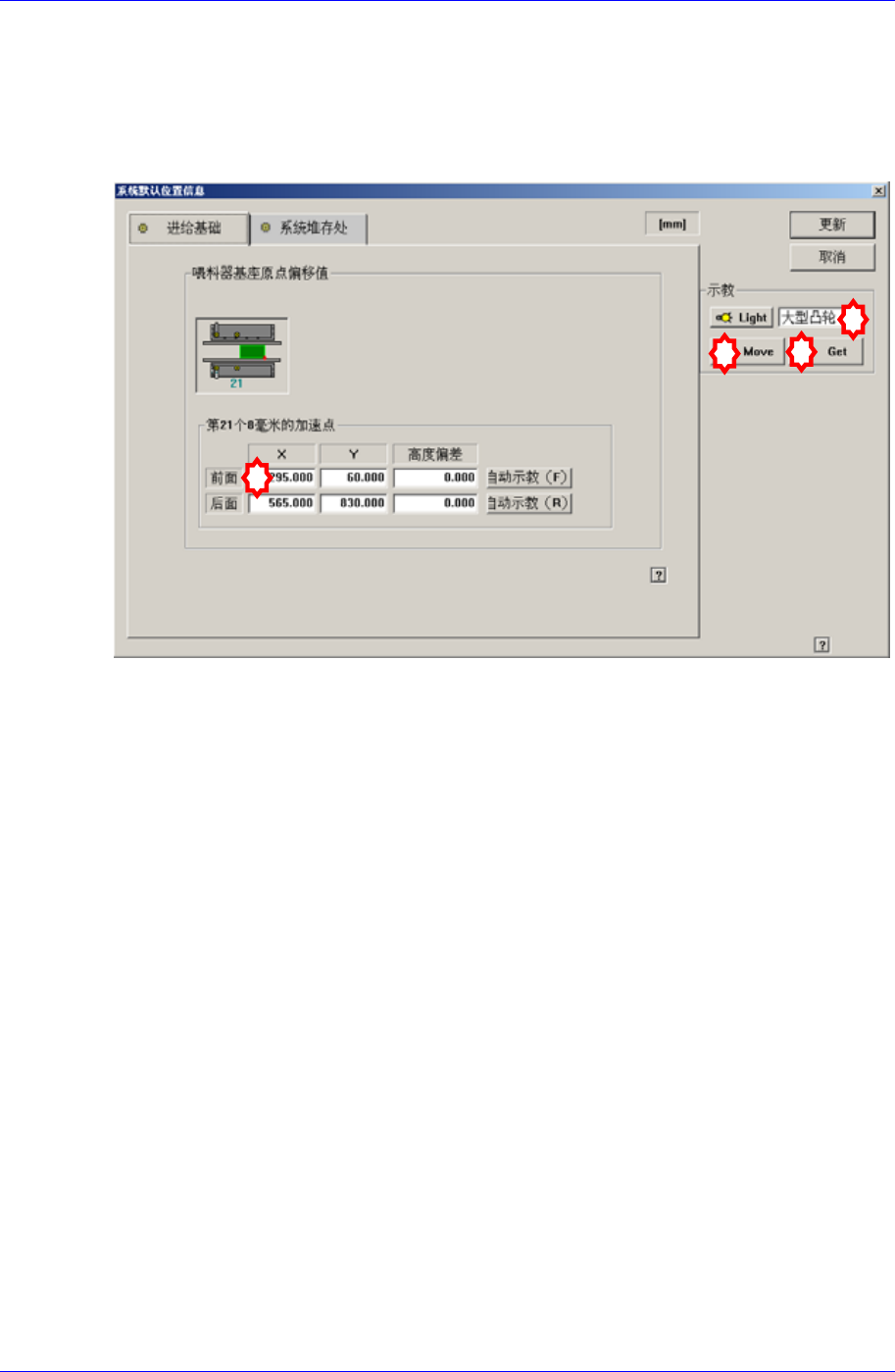

15-4. “Sys. Setup: Position Information”
对话框中
“Feederbase” TAP
对话框
<Feeder Base Origin Offset> 领域
设定Feeder Base有关的数据。
<21th 8mm Tape Pickup Point> 编辑框
设定Feeder Base的原点。
设定Feeder Base原点的方法如下。
1. 把最小的部件(0603, 1005)Rell贴装在喂料器后设置在前面Feeder Base的
21号槽。
Feeder设置钱，请确认 Feeder Base上面有无废弃的部件，如果有请除
去废弃部件。
2. 用鼠标选择<21th 8mm Tape Pickup Point> 编辑框后，在 <Teach>领域
的组合框中选择 ‘Fid Cam’。
3. 请点击<Move> 按钮把Fiducial Camera移动到设置在前面feeder base的
21号槽的带式喂料器的吸附点。
4. 请利用Fiducial Camera示教带式喂料器的吸附点。此时，如下图所示示
教中心点。此时，该示教不是部件中心的料袋（pocket）中心点。
1
2
3
4
Samsung Component Placer SM320 Administrator’ Guide
15-6
5. 利用Teaching Box料袋中心对准VisFrame窗显示的Fiducial Camera的十
字线后，点击 <Get> 按钮把选定的当前坐标值输入到选择的编辑框中
。
6. 同样的方法，在后面Feeder Base的21号槽设置喂料器后进行示教。
<Height Offset> 编辑框
设定Feeder Base原点的 Z值。
