Samsung Component Placer SM320 Administrator’ Guide
15-6

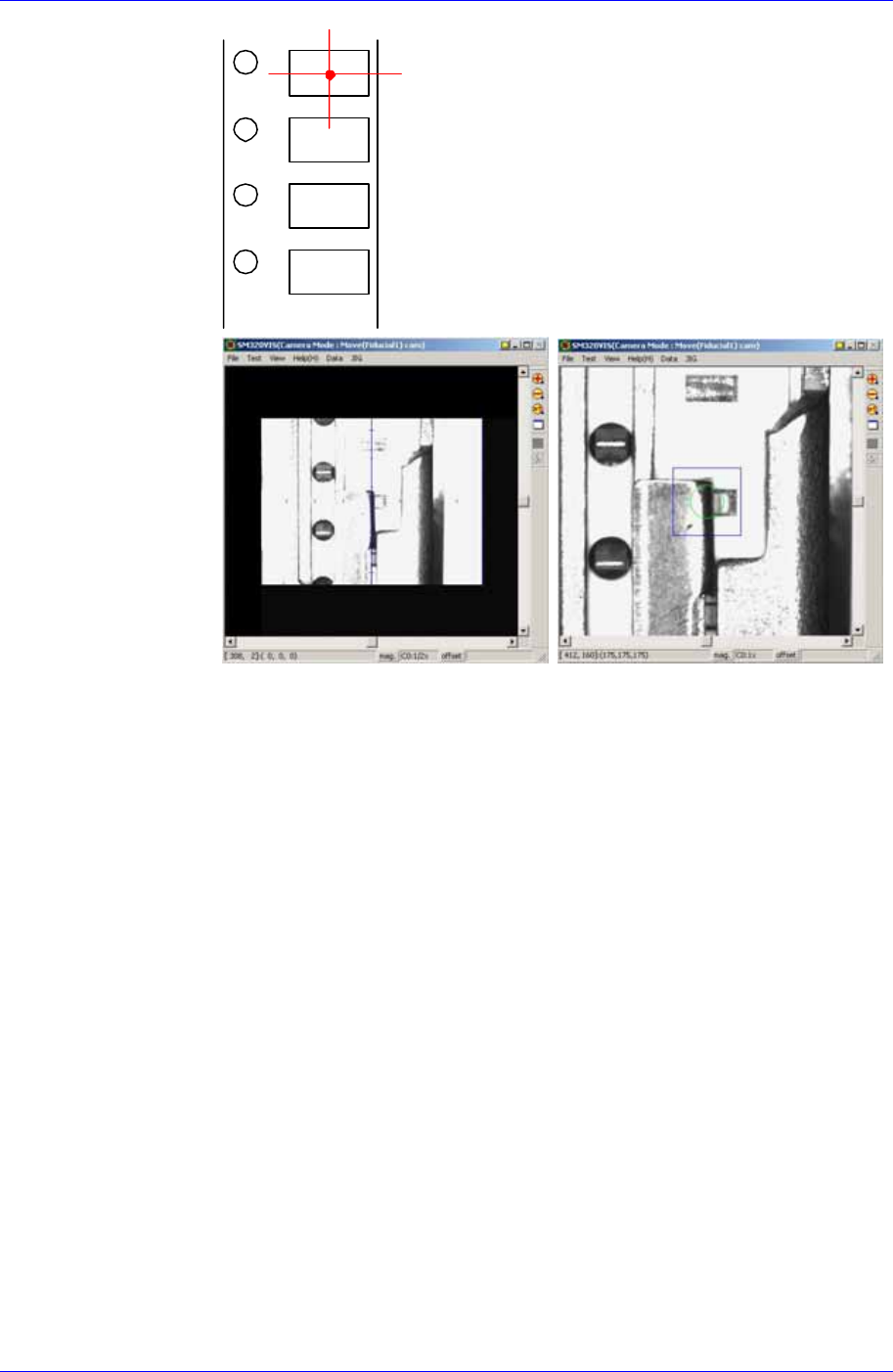

5. 利用Teaching Box料袋中心对准VisFrame窗显示的Fiducial Camera的十
字线后，点击 <Get> 按钮把选定的当前坐标值输入到选择的编辑框中
。
6. 同样的方法，在后面Feeder Base的21号槽设置喂料器后进行示教。
<Height Offset> 编辑框
设定Feeder Base原点的 Z值。
系统设置
15-7
15.2.2. <System Dump> TAP对话框
设定与吸附部件回收厢 Dump Box有关的数据。选择此TAP则显示如下对话框。

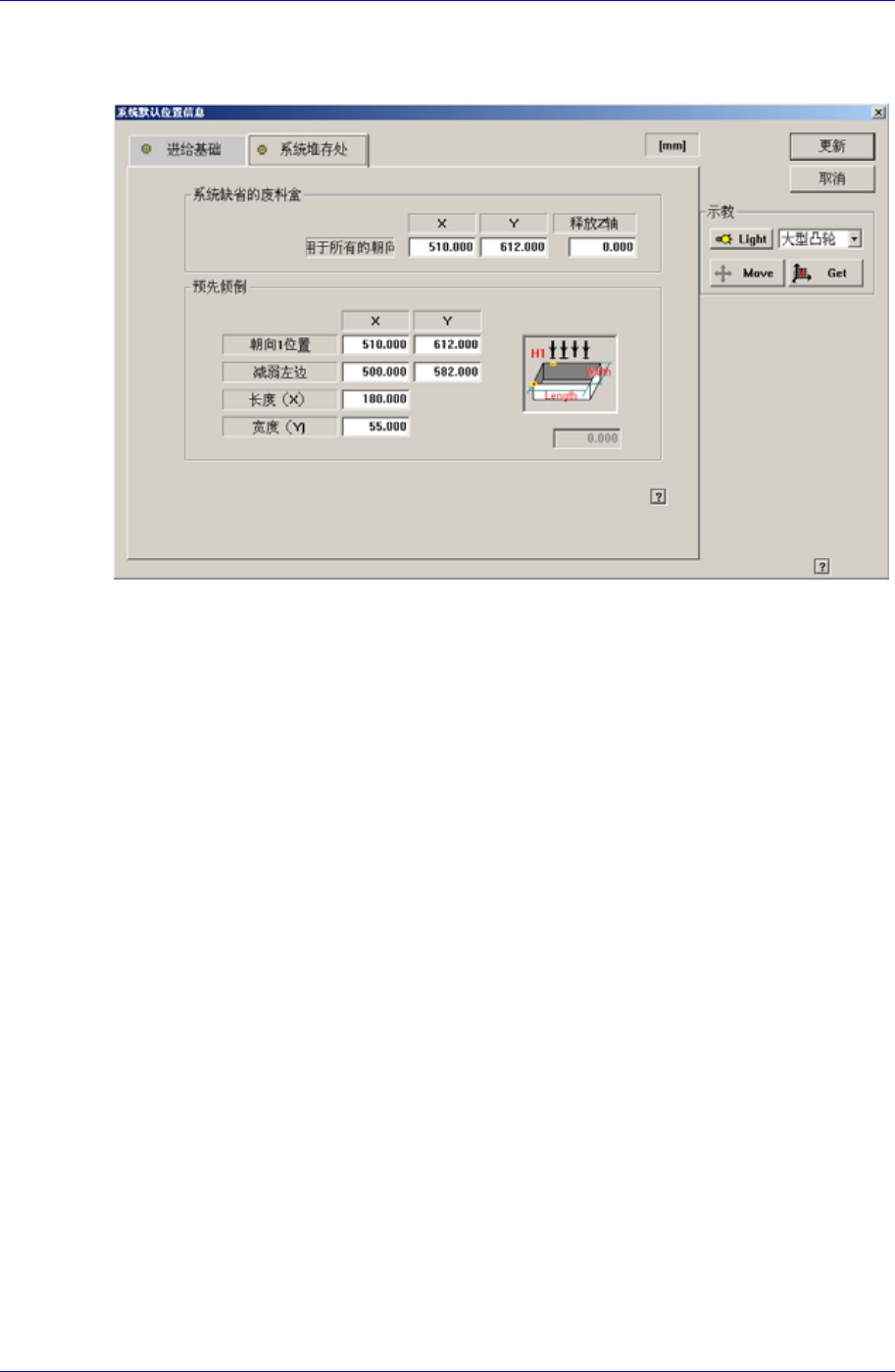

图
15-5. “Sys. Setup: Position Information”
对话框中
“System Dump”TAP
对话框
<System Default Dumpbox> 领域
输入系统回收箱位置。
<Position - X, Y> 编辑框
Dump时设定Head的X,Y 位置。
<Release Z > 编辑框
Dump时设定Head Z轴的高度。
<Pre-Dump> 领域
实际安装之前为了Dump请设置 Head block停止的位置。
<Lower Left> 编辑框
示教Dump Box的左侧下端的位置。
<Length(X)> 编辑框
输入Dump Box的长度。
<Width(Y)> 编辑框
输入Dump Box的高度。
<更新> 按钮
变更事项传送到设备后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
Samsung Component Placer SM320 Administrator’ Guide
15-8
15.3. Peripherals [F6]
对Dump Box和Tray Feeder进行设定。
15.3.1. <Dump Box> TAP对话框
作出Dump Conveyor的设定及用户定义Dump Box有关设定。
图
15-6. “Accessory”
对话框中
“Dump Box” TAP
对话框
<Parts Dump Conveyor> 领域
记入Dump输送机有关设定项目。
<Position> 领域
示教Dump输送机位置后记入。
<Not Usable Lane> 领域
因设置Dump输送机，设定不可使用喂料器领域。
<Use Dump Conveyor> 复选框
设定Dump输送机使用与否。
<User Defined Dumpbox> 领域
设定与用户设置的User Dump Box有关的数据。用户可设置的User Dump Box
的个数为最大5个。
User Dump Box用于Dump的部件昂贵或需要部件分类时用户任意在设备内部
设置，部件发生错误时在 User Dump位置废弃部件。
设定User Dump Box后, Feeder对话框中供应相应部件的 Feeder Dump项目尚未
设置成 “User Dump”时，, 默认指定为“System default Dumpbox”。
<User Defined Dumpbox> 领域
备注
