系统设置 15-13 图 15-8. “ Syst em Pr efer ence ” 对话框中 “ General ’ TA P 对话框 < 坏标志检测输入基准点 检测之前 > 检查框 检查此按钮时：安装好 PCB 时，进行基准点标 记的检查之前先进行坏的基准点 的检查。 在多重 Array PCB 时先识别 Bad Mark ，忽略不需要检查的 PCB 的 Fiducial Mark 检查作业。 如果 PCB 固定在…
Samsung Component Placer SM320 Administrator’ Guide
15-12
。
<喂料器基座> 组合框
选择喂料器基座。在SM320型设备，可选择的喂料器基座有前(正面 喂料
器基座), 后(背面 喂料器基座)。
<站位> 编辑框
设定喂料器基座的Slot。
<Teach> 领域
组合框
用于旋转 XY 轴驱动电动机选择要移动到指定坐标位置的对象或用于选择
所要获取当前坐标的对象。可选择的对象如下。
Fid Cam: 选择Fiducial Camera。
头 1: 指定 1 号头。
头 2: 指定 2 号头。
头 3: 指定 3 号头。
头 4: 指定 4 号头。
头 5: 指定 5 号头。
头 6: 指定 6 号头。
光点: 指定光点。 (选项
)
<移动> 按钮
组合框中选择的对象移动到指定的坐标位置。此时，在点击<移动> 按钮之
前应在所要位置用鼠标点击 <Origin>领域的编辑框。
<得到> 按钮
以组合框中选择的对象为基准获取 X, Y 坐标。此时，在点击<得到> 按
钮之前应在所要位置用鼠标点击<Origin>领域的编辑框。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
15.4. Pref. [F10]
设定设备的运用所必要的各种选项。 选择此按钮时显示如下的对话框。
15.4.1. <General> TAP对话框
设置与设备运用有关的一般事项。
系统设置
15-13

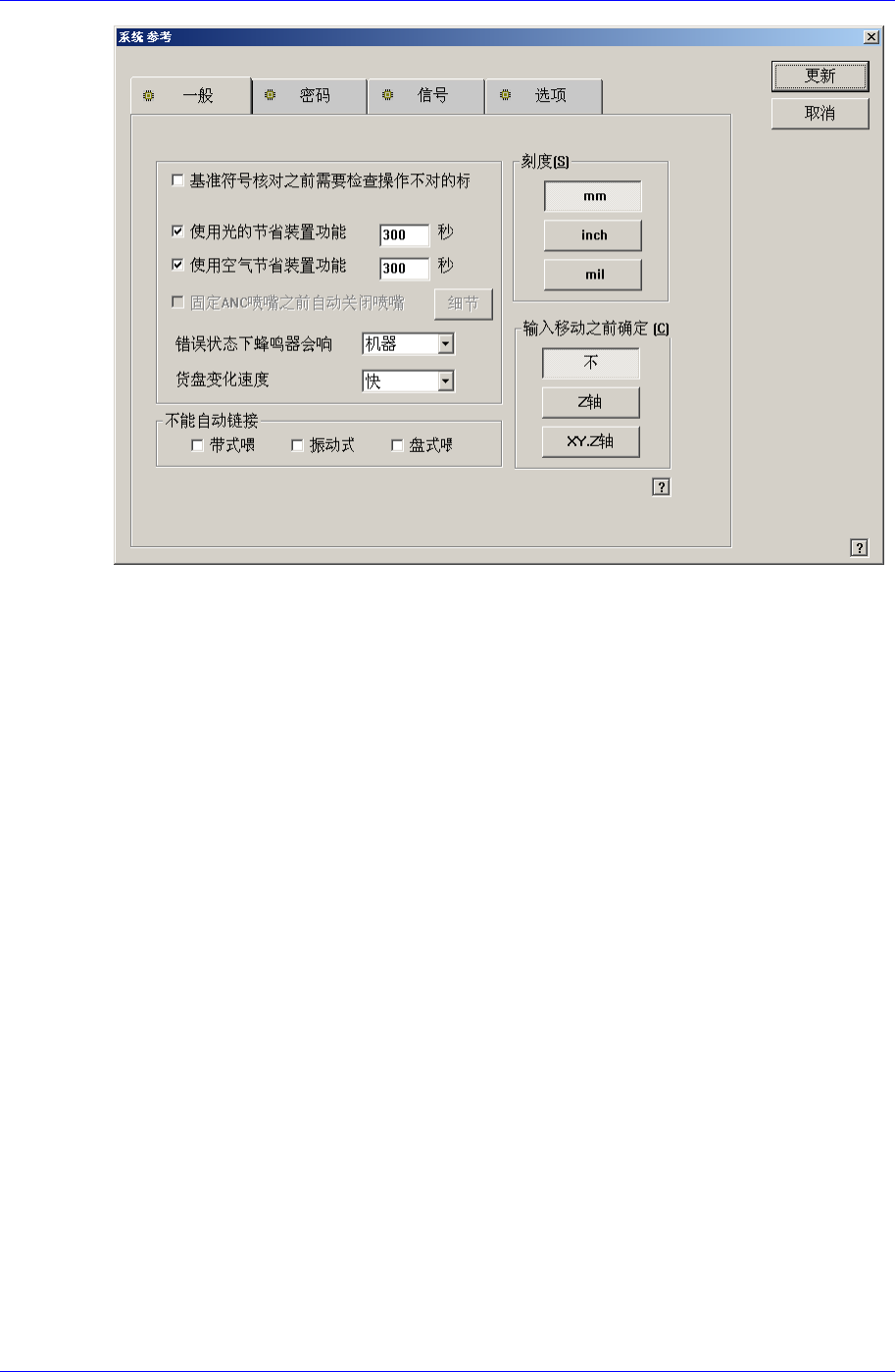

图
15-8. “System Preference”
对话框中
“General’ TAP
对话框
<坏标志检测输入基准点检测之前> 检查框
检查此按钮时：安装好 PCB 时，进行基准点标记的检查之前先进行坏的基准点
的检查。
在多重 Array PCB 时先识别 Bad Mark，忽略不需要检查的 PCB 的 Fiducial
Mark 检查作业。
如果 PCB 固定在输送带的贴装位置，因 PCB 的形状问题而修改 Bad Mark 的
设置位置，并因而先进行 Bad Mark 确认作业时，可能因设置位置不对而发生
错误。
这时需要先识别 Fiducial Mark，然后准确地修正 Bad Mark 位置。
<Use Light Saver function> 检查框
设备处于Idle状态时，用于选择过一定时间后关闭 Fiducial Camera照明的功能
时使用。选择此校验盒则右侧编辑框被激化，在Idle状态下此处输入MMI程序
关闭摄象机照明所需等待时间。
<Use Air Saver function> 检查框
设备处于Idle状态时，用于选择经过一定时间后解除空压的功能。选择此校验
盒，则右侧编辑框被激化，在此处输入从Idle 状态到 MMI程序解除空压所需
的等待时间。
<输入错误状态时报警> 组合框
设备在运行当中发生错误（错误）时使蜂鸣器鸣响。 此时，可选择鸣 Buzzer
方式。
Silence: 不鸣Buzzer。
Always: 一直鸣 Buzzer。
Samsung Component Placer SM320 Administrator’ Guide
15-14
Machine: 因Warning Error条件，可设定不同的鸣 Buzzer方式。
<Tray Pallet Change Speed> 组合框
Speed为fast(fastest)时用多个Pallet部件进行贴装作业，则在一个Pallet吸附部件
后不采取Vision fail就把下一个 Pallet在作业位置预先等待。
Fastest : 吸附结束后准备下一个 Tray。
Fast: 部件识别结束后准备下一个 Tray。
Normal: 相应Tray 作业之前准备Tray。
<Auto Link Disable> 领域
<Tape>校验盒
选择该项目，Tape Feeder中不使用 Auto Link功能。
<Stick>校验盒
选择该项目，Stick Feeder中不使用Auto Link功能。
<Tray> 校验盒
选择该项目，Tray Feeder中不使用Auto Link功能。
<Scale> 选项按钮领域
可设定设备中MMI使用的单位系(mm/inch/mil)。
<输入移动之前确认> 选项按钮 领域
移动之前可设定确认窗显示与否。
<None> 选项按钮: 选择此按钮时，向设备传送移动命令时，不显示Check
信息框。
<Z 轴> 选项按钮: 选择此按钮时，向设备传送移动命令时，如果是Z轴的
移动命令时，显示检查信息框。
<XY, Z 轴> 选项按钮: 选择此按钮时，向设备传送移动命令时，如果是X
Y, Z 轴的移动命令时，显示检查信息框。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
