Administrator’s Guide-Chinese(SM320) - 第336页
Samsung Component Placer SM320 Administrator ’ Guide 15-16 或青色灯。 <Part E mpty Error> 检查框 Part Empty 错误发生时，红色灯闪亮。 <Safe Guard W arning> 检查框 Safe Guard Override 功能解除时，黄色或青色灯闪亮。 < 更新 > 按钮 把设定的数据传送到设备…
系统设置
15-15
15.4.2. <信号> TAP对话框
设定显示设备的状态的信号台（Signal Tower）灯的状态。选择此按钮时显示如下
的画面。

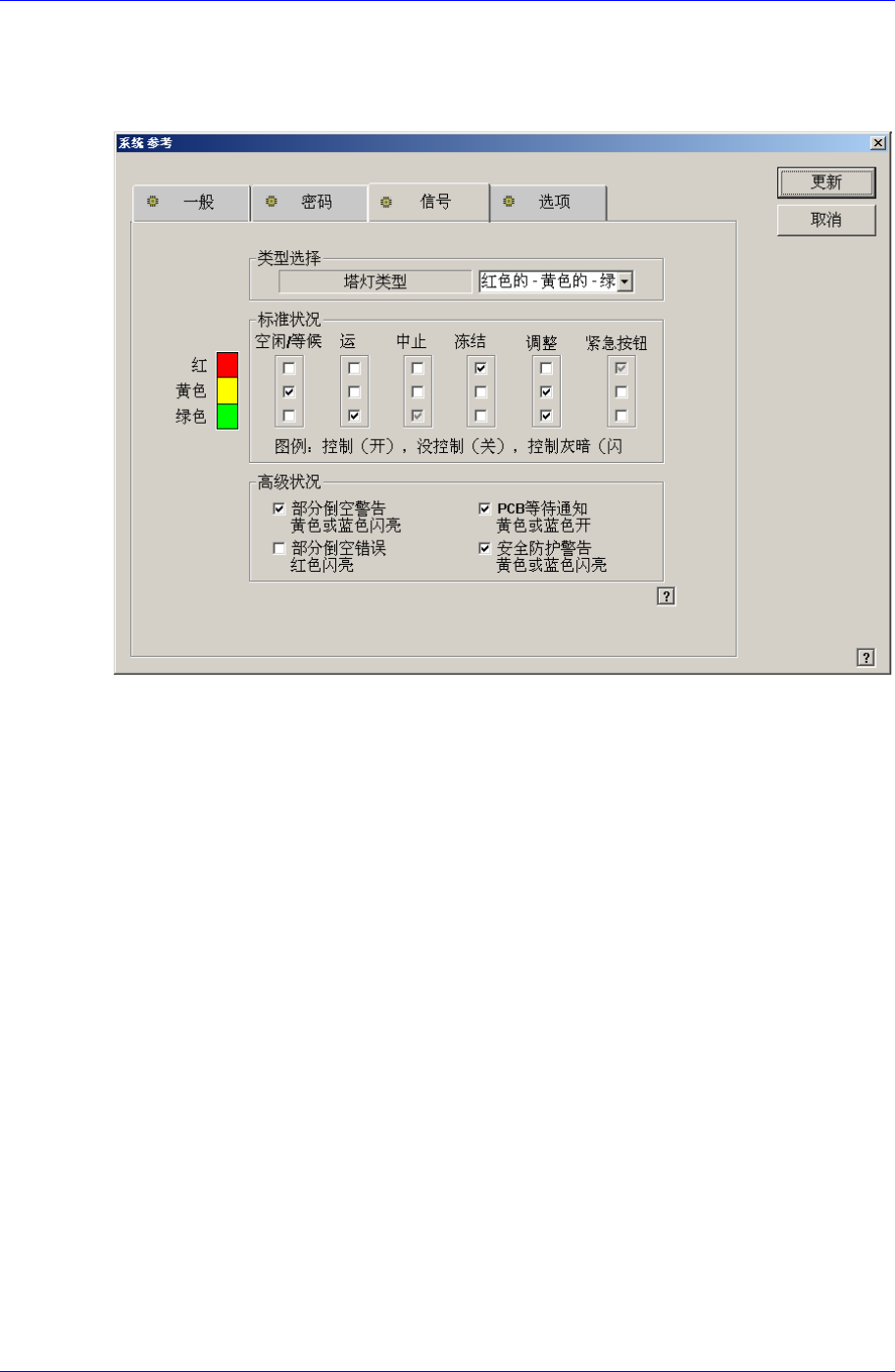

图
15-9. “System Preference”
对话框中
“Signal” TAP
对话框
<Tower Lamp Type> 组合框
选择Signal Light的形式。可选择的形式如下。
红–黄色–绿色: Signal Tower灯的构成为”红色–黄色–绿色”的情况。
红–蓝色–绿色: Signal Tower灯的构成为”红色–兰色–绿色”的情况。(CE 规
格)
<Standard Status> 领域
设定显示设备的状态的Signal Light灯的状态。
比如说，空闲/等候状态下需要开Signal Tower的”黄色”灯时，在 空闲/等候底
下的3个检查框中检查与”黄色”灯相应的检查框。
检查框的状态和意义如下。
已检查的状态: 开（开）该信号灯。
未检查的状态: 关（关）该信号灯。
检查为灰色的状态: 使该信号灯闪烁。
<Advanced Status> 检查框 领域
<Part Empty Warning> 检查框
Part Empty 警告发生时，黄色或青色灯闪亮。
<PCB Waiting Warning> 检查框
设备处于作业可能状态下，等待PCB投入到输送机的作业领域时打开黄色
Samsung Component Placer SM320 Administrator’ Guide
15-16
或青色灯。
<Part Empty Error> 检查框
Part Empty 错误发生时，红色灯闪亮。
<Safe Guard Warning> 检查框
Safe Guard Override功能解除时，黄色或青色灯闪亮。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
15.4.3. <选项> TAP对话框
设定ANC，照相机的使用与否，设定视觉系统能使用的参数。选择此按钮时显示
如下的画面。

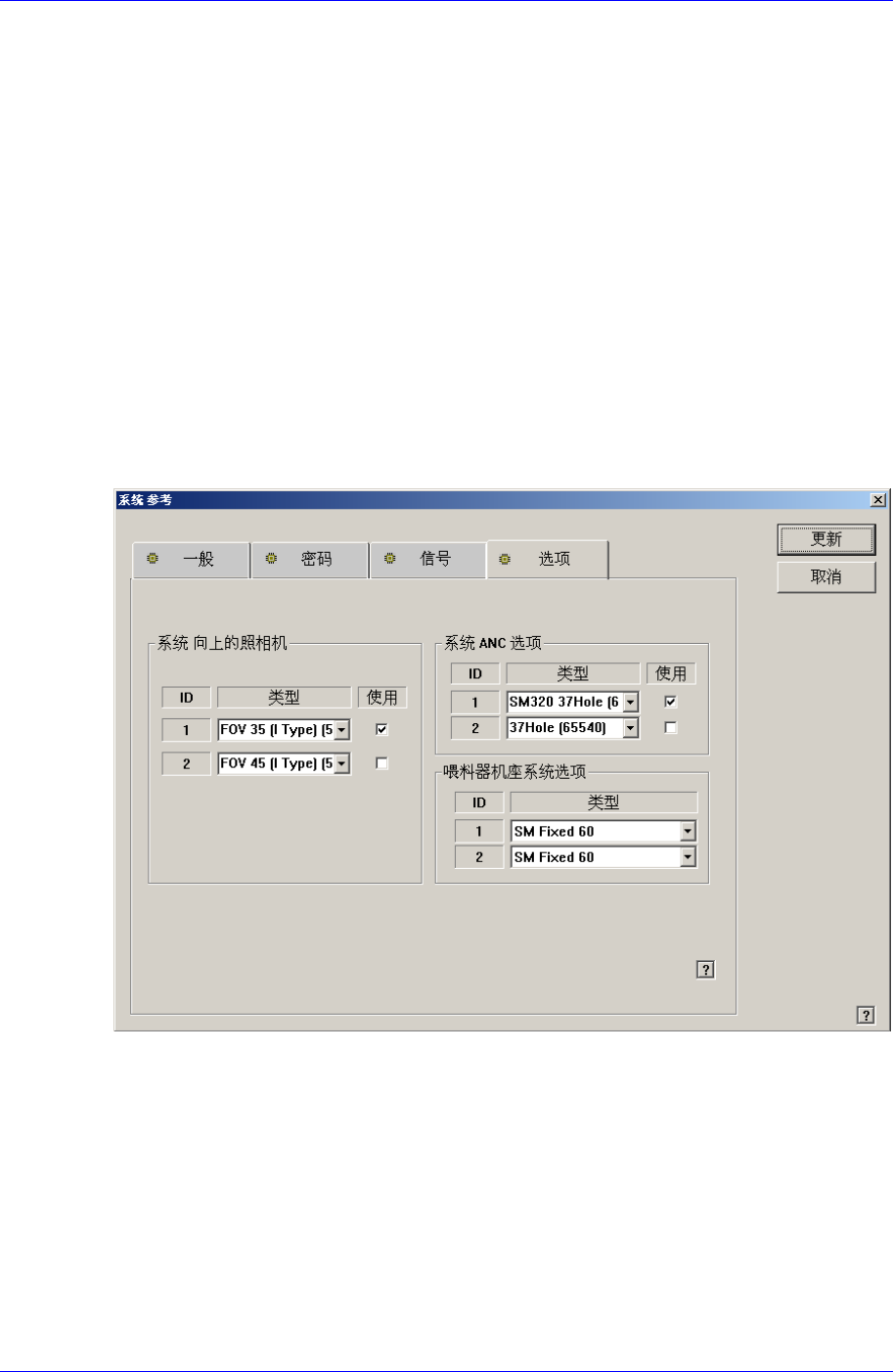

图
15-10. “System Preference”
对话框中
“Option”TAP
对话框
<System Upward Camera> 领域
设定设备中使用的Fix Camera的使用与否后选择 Type。使用相应的Fix Camera
时，确认校验盒。
<System ANC Option> 领域
设定设备中使用的ANC Type的使用与否后选择 Type。使用相应的ANC Type
时，确认校验盒。
<Feeder base system Option> 领域
选择设置在设备的Feeder Base的Type。
系统设置
15-17
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
警 告
非指定的操作人员改变设置状态会导致设备损伤及人员受
伤。
非指定的操作人员绝不可以任意改变设置状态。
15.5. 装置（Device） [F11]
管理有关带式, 杆式, 吸嘴的数据。
15.5.1. Tape Feeder

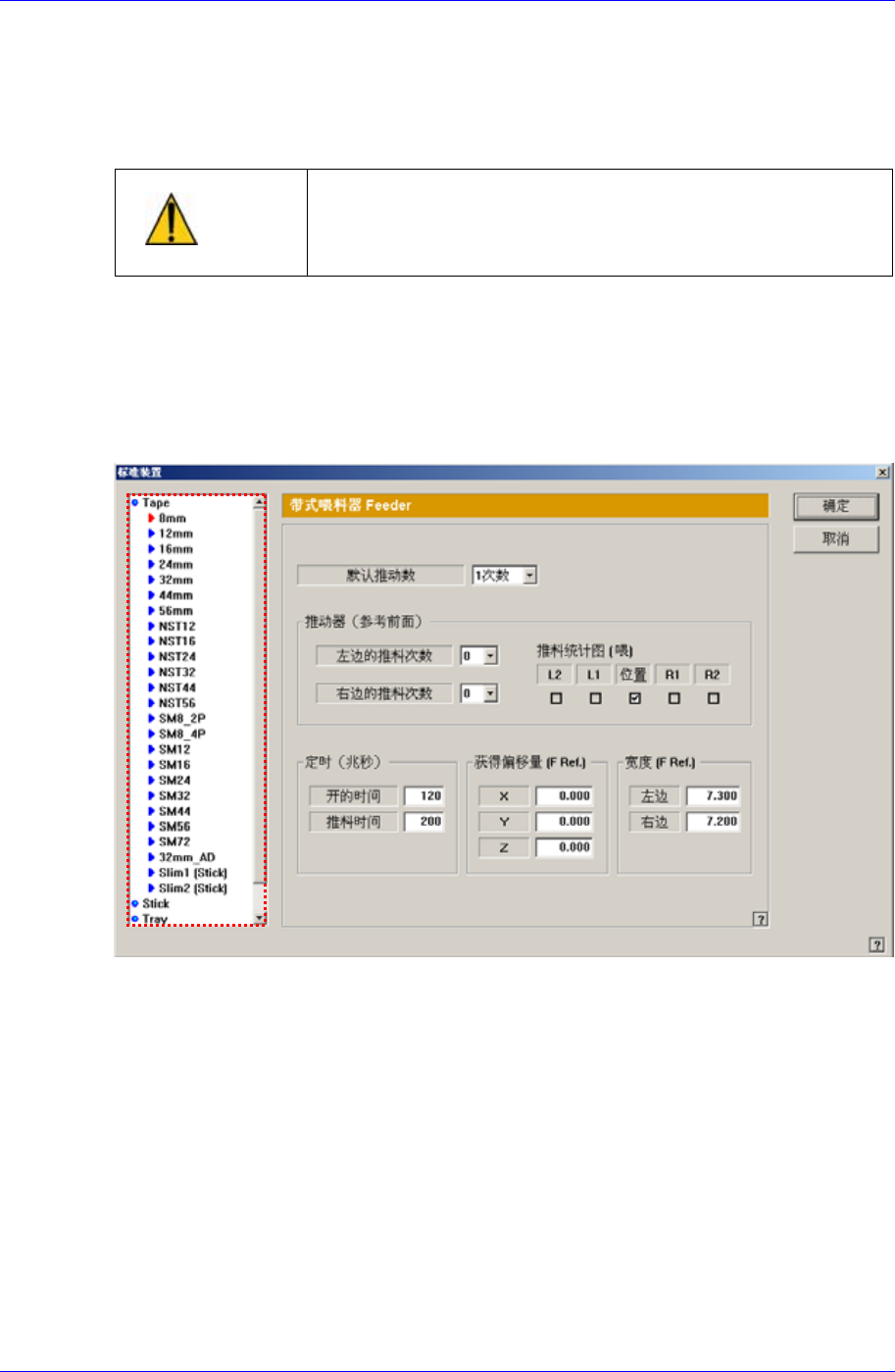

图
15-11. “
系统设定
:
标准装置
-
带式
”
对话框
清单框
选择将要设定的装置。 以上画面画面为在装置目录选择” 带式”的情况。
设定有关带式喂料器的数据。
<预设推料次数> 组合框
选择为了前进带式喂料器需要几次推料动作的选项。
<时间> 领域
<开的时间> 编辑框
它是开启带式喂料器的开关的时间。
<推料时间> 编辑框
