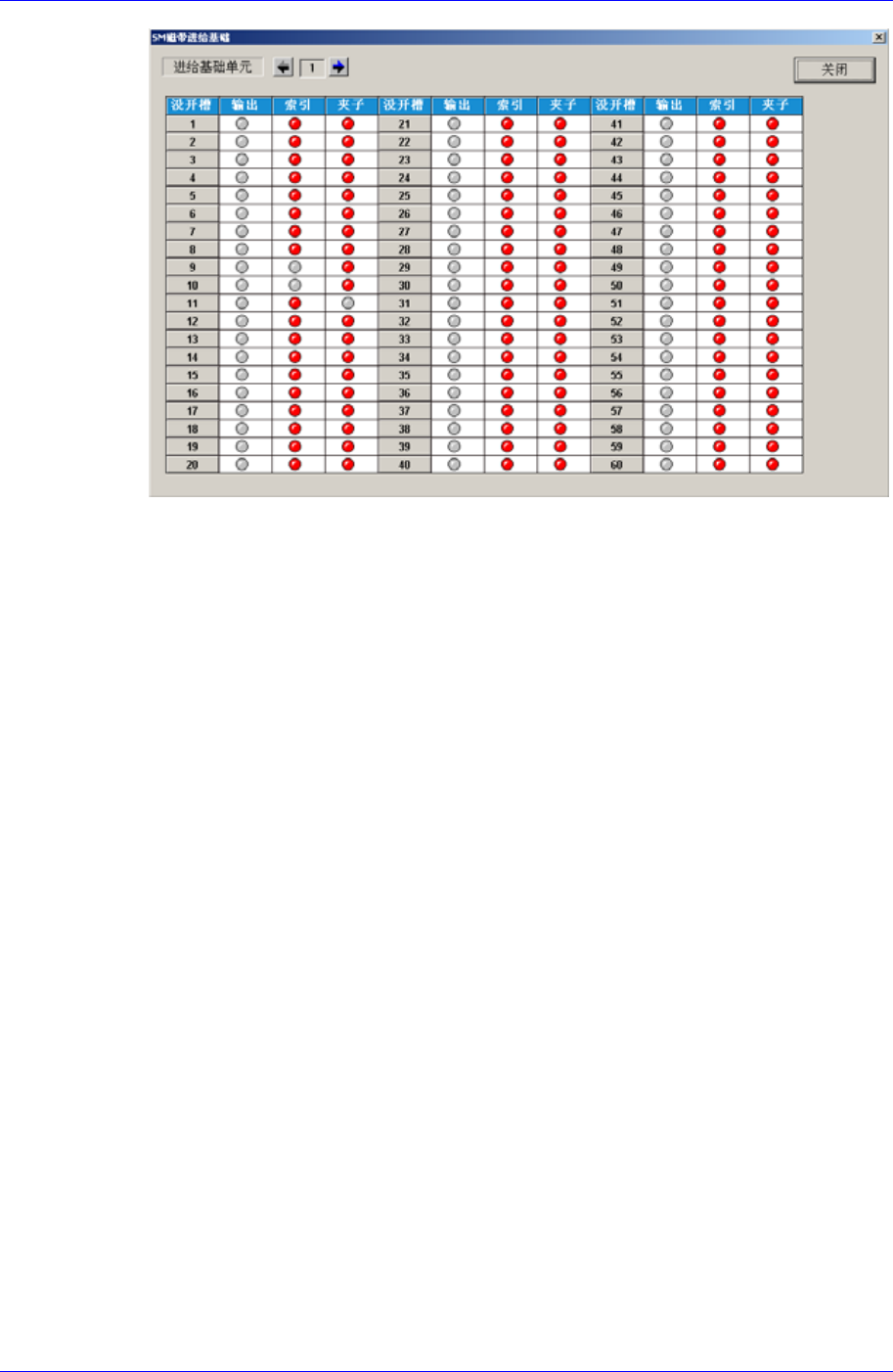

Diagnosis
16-3
<中间段皮带动作> 按钮
如果点击 1 次中间段皮带动作按钮，就会停止传送装置上的作业领域，再次点
击此按钮作业领域即恢复作业。
<关闭> 按钮
关闭对话框。
16.2. 传输装置（Conveyor） [F3]
检查传输装置领域的各种装置的状态。单击此按钮时显示如下的对话框。
Samsung Component Placer SM320 Administrator’ Guide
16-4
图
16-4. “
自我诊断
:
传输装置
“
对话框
<Grid> 领域
<Operation> 列
表示将要检查的装置的动作清单。
Place Stopper Up: 检查在作业领域的止挡块的上升（上）动作。
Place Stopper Down: 检查在作业领域的止挡块的下降（下）动作。
BackUp Table Up: 检查支撑 PCB 的低面的工作台的上升（上）动作
BackUp Table Down: 检查支撑 PCB 的低面的工作台的下降（下）动作
。
Conveyor flow: 检查传送装置（Conveyor）的动作。
<闲置时间> 列
表示检查该装置所必要的时间。
<状态> 列
表示该装置的检查结果时间。
OK: 表示检查结果为正常。
NG: 表示检查结果为不正常。
<自动化> 按钮
按照顺序自动检查清单中的装置。
<Conveyor Belt Motion> 领域
输送机各领域别检查输送带驱动电动机的动作。
<关闭> 按钮
关闭对话框。
Diagnosis
16-5
16.3. 灯光（Light） [F4]
检查安装在移动照相机, 飞行照相机固定照相机的照明装置。
单击此按钮时显示如下的对话框。
图
16-5. “
诊断
:
照相机亮度诊断
”
初始画面
<相机选择> 领域
选择装有将要检查的照明装置的摄象机。
<基准的>照相机
选择头部上的移动照相机。移动照相机又称 Teach Camera, Fiducial
Camera。
<向上的>照相机
选择固定照相机。固定照相机又称固定照相机 。最多可以安装 3 个固定照
相机。
<头部飞行相机>照相机
选择飞行照相机。在 SM320 设备上有 6 个飞行照相机。
<光亮度值> 领域
设定照明值数。
选择 Fiducial Camera 时的画面如下。
