Diagnosis 16-5 16.3. 灯光（ Light ） [F4] 检查安装在移动照相机 , 飞行照相机固定照相 机的照明装置。 单击此按钮时显示如下的对话框 。 图 16-5. “ 诊断 : 照相机亮度诊断 ” 初始画面 < 相机选择 > 领域 选择装有将要检查的照明装置的 摄象机。 < 基准的 > 照相机 选择头部上的移动照相 机。移动照相机又称 Teach Camera , Fiducial…
Samsung Component Placer SM320 Administrator’ Guide
16-4

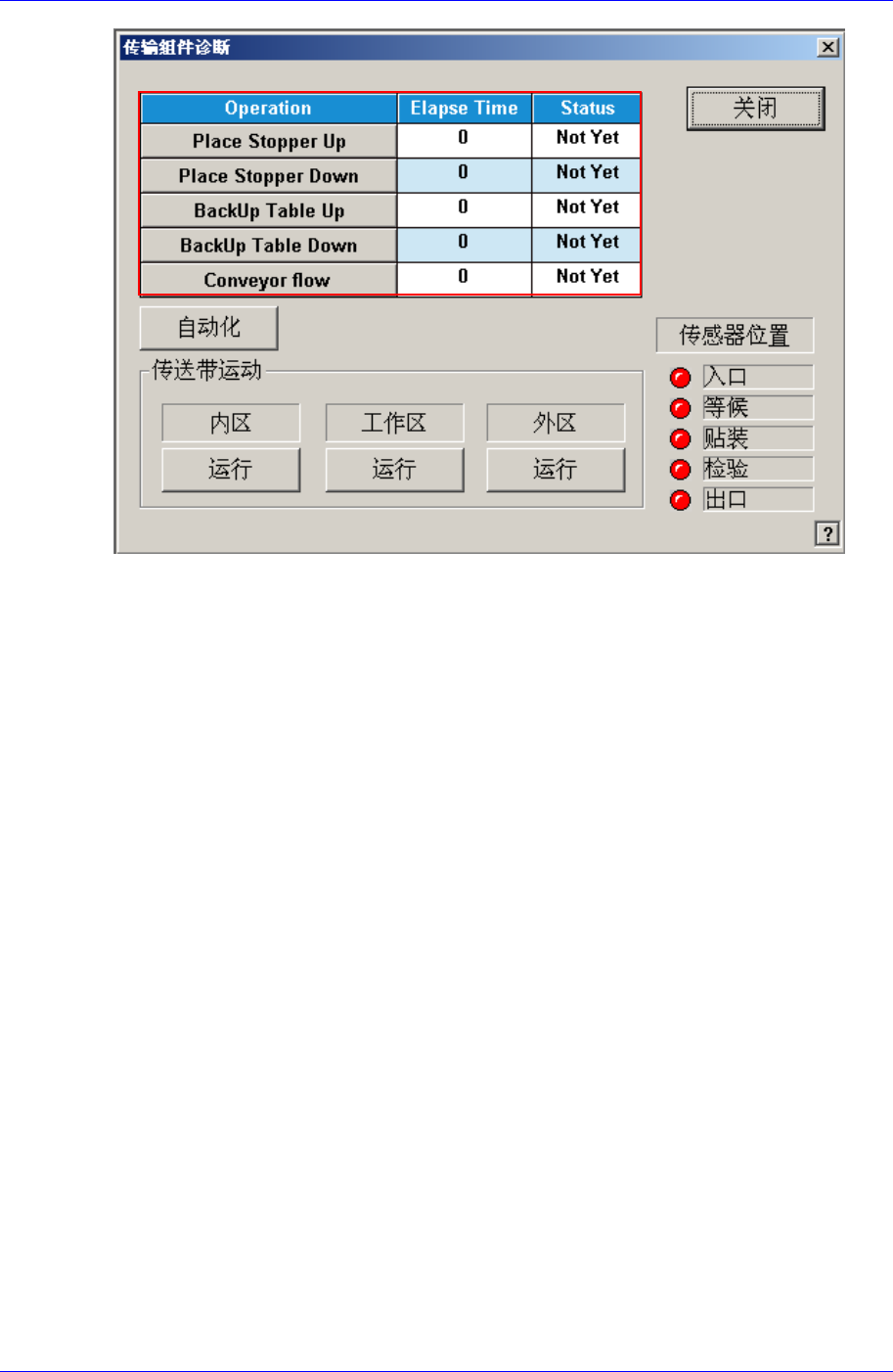

图
16-4. “
自我诊断
:
传输装置
“
对话框
<Grid> 领域
<Operation> 列
表示将要检查的装置的动作清单。
Place Stopper Up: 检查在作业领域的止挡块的上升（上）动作。
Place Stopper Down: 检查在作业领域的止挡块的下降（下）动作。
BackUp Table Up: 检查支撑 PCB 的低面的工作台的上升（上）动作
BackUp Table Down: 检查支撑 PCB 的低面的工作台的下降（下）动作
。
Conveyor flow: 检查传送装置（Conveyor）的动作。
<闲置时间> 列
表示检查该装置所必要的时间。
<状态> 列
表示该装置的检查结果时间。
OK: 表示检查结果为正常。
NG: 表示检查结果为不正常。
<自动化> 按钮
按照顺序自动检查清单中的装置。
<Conveyor Belt Motion> 领域
输送机各领域别检查输送带驱动电动机的动作。
<关闭> 按钮
关闭对话框。
Diagnosis
16-5
16.3. 灯光（Light） [F4]
检查安装在移动照相机, 飞行照相机固定照相机的照明装置。
单击此按钮时显示如下的对话框。

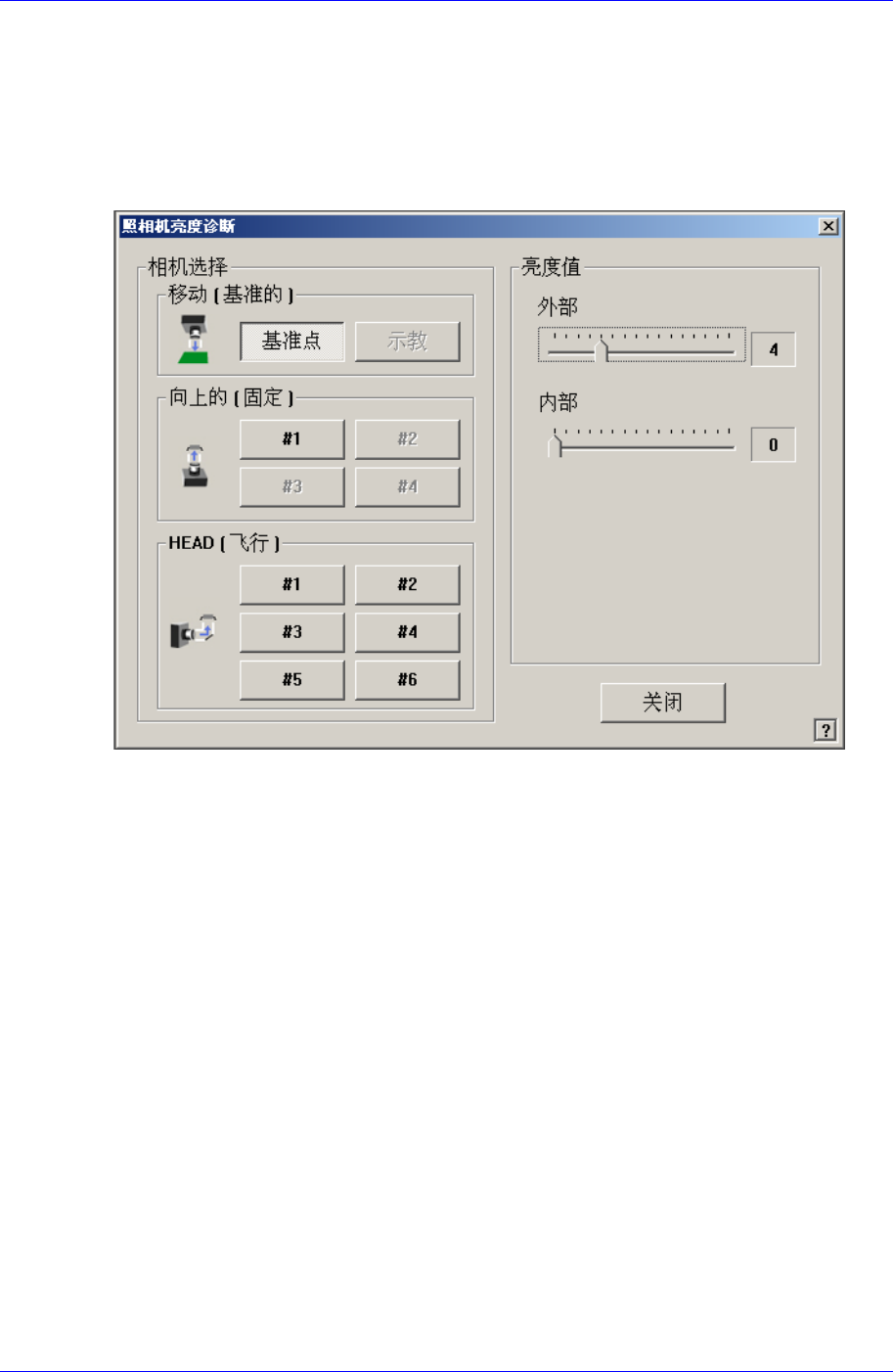

图
16-5. “
诊断
:
照相机亮度诊断
”
初始画面
<相机选择> 领域
选择装有将要检查的照明装置的摄象机。
<基准的>照相机
选择头部上的移动照相机。移动照相机又称 Teach Camera, Fiducial
Camera。
<向上的>照相机
选择固定照相机。固定照相机又称固定照相机 。最多可以安装 3 个固定照
相机。
<头部飞行相机>照相机
选择飞行照相机。在 SM320 设备上有 6 个飞行照相机。
<光亮度值> 领域
设定照明值数。

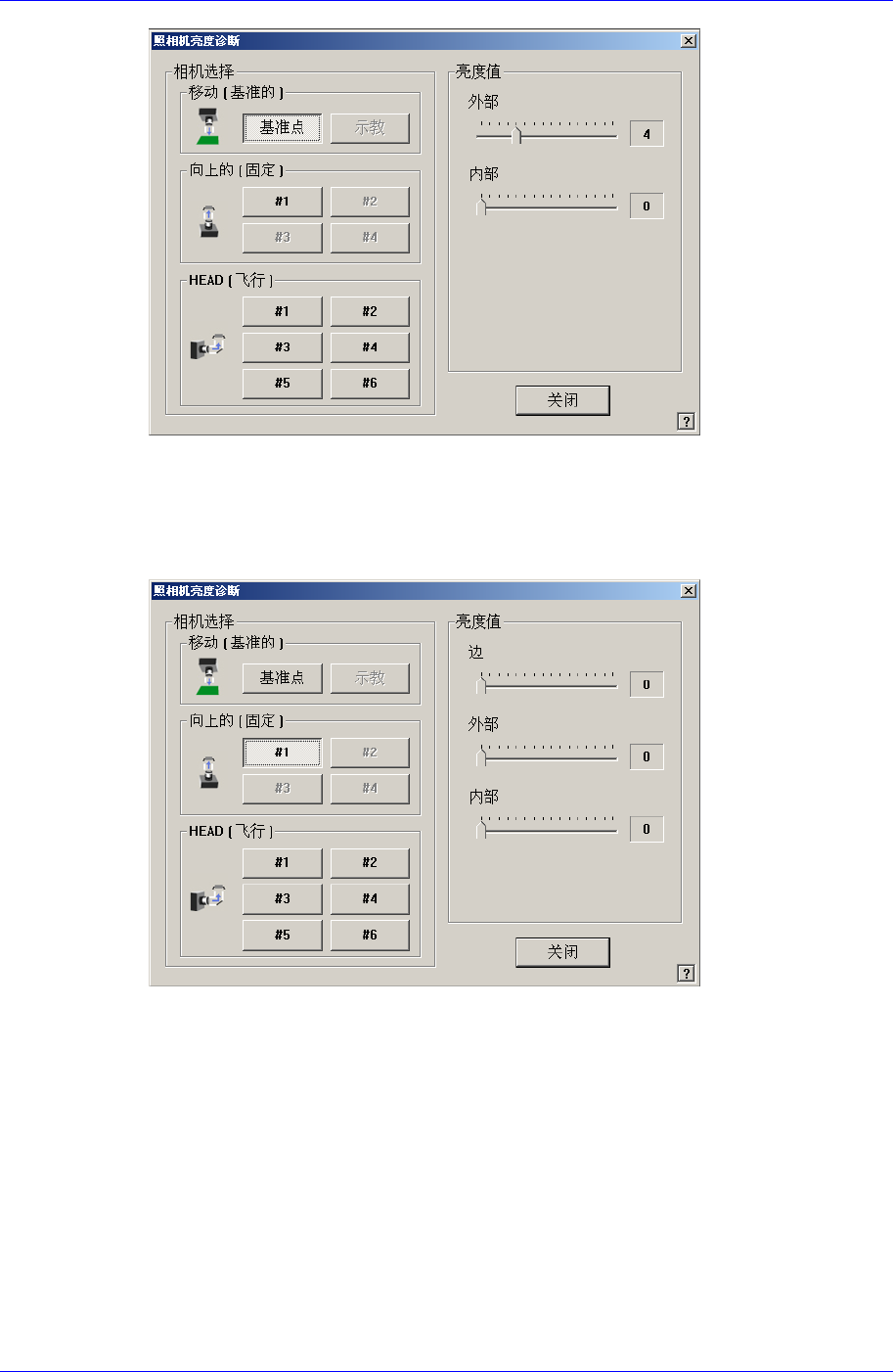

选择 Fiducial Camera 时的画面如下。
Samsung Component Placer SM320 Administrator’ Guide
16-6
图
16-6.
在
“
诊断
:
照相机亮度诊断
”
选择
Fiducial Camera
的情况
可设定的照明值数的范围为0 – 15。
选择固定照相机时的画面如下。
图
16-7.
在
“
诊断
:
照相机亮度诊断
”
选择
固定照相机的情况
<侧边>: 设定侧面（侧边）照明灯的照明值数。可设定的照明值数的范围为 0–
15。
<外部>:设定外置（外部）照明灯的照明值数。可设定的照明值数的范围为 0–1
5。
<内部>:设定内置（内部）照明灯的照明值数。可设定的照明值数的范围为0–15
。
选择头飞行照相机时的画面如下。
