Samsung Component Placer SM320 Administrator ’ Guide 16-6 图 16-6. 在 “ 诊断 : 照相机亮度诊断 ” 选择 Fiducial C amera 的情况 可设定的照明值数的范围为 0 – 15 。 选择固定照相机时的画面如下。 图 16-7. 在 “ 诊断 : 照相机亮度诊断 ” 选择 固定照相机的情况 < 侧边 >: 设定侧面（侧边 ）照明灯的照明值数。可设 …
Diagnosis
16-5
16.3. 灯光（Light） [F4]
检查安装在移动照相机, 飞行照相机固定照相机的照明装置。
单击此按钮时显示如下的对话框。
图
16-5. “
诊断
:
照相机亮度诊断
”
初始画面
<相机选择> 领域
选择装有将要检查的照明装置的摄象机。
<基准的>照相机
选择头部上的移动照相机。移动照相机又称 Teach Camera, Fiducial
Camera。
<向上的>照相机
选择固定照相机。固定照相机又称固定照相机 。最多可以安装 3 个固定照
相机。
<头部飞行相机>照相机
选择飞行照相机。在 SM320 设备上有 6 个飞行照相机。
<光亮度值> 领域
设定照明值数。
选择 Fiducial Camera 时的画面如下。
Samsung Component Placer SM320 Administrator’ Guide
16-6
图
16-6.
在
“
诊断
:
照相机亮度诊断
”
选择
Fiducial Camera
的情况
可设定的照明值数的范围为0 – 15。
选择固定照相机时的画面如下。
图
16-7.
在
“
诊断
:
照相机亮度诊断
”
选择
固定照相机的情况
<侧边>: 设定侧面（侧边）照明灯的照明值数。可设定的照明值数的范围为 0–
15。
<外部>:设定外置（外部）照明灯的照明值数。可设定的照明值数的范围为 0–1
5。
<内部>:设定内置（内部）照明灯的照明值数。可设定的照明值数的范围为0–15
。

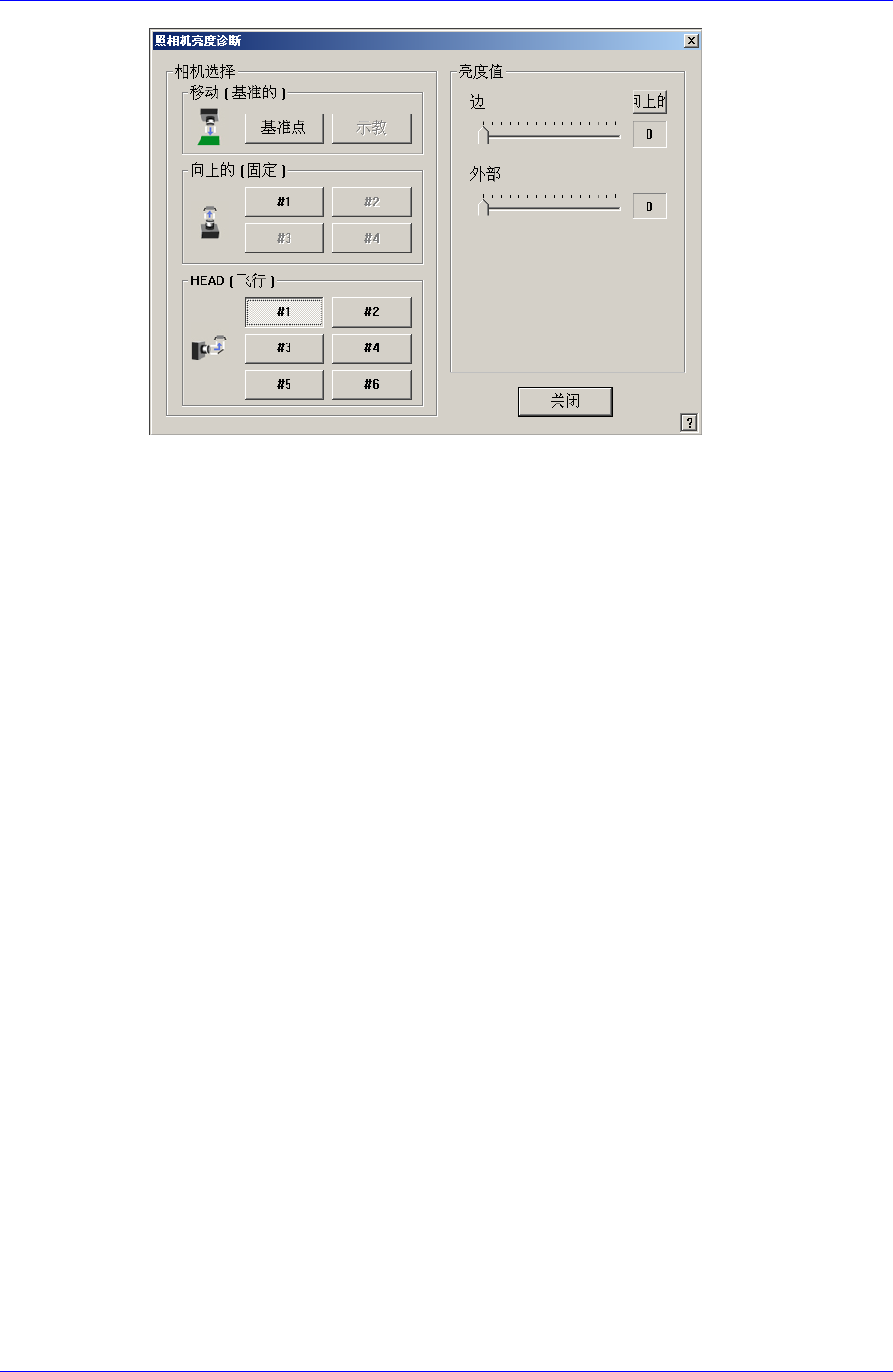

选择头飞行照相机时的画面如下。
Diagnosis
16-7
图
16-8.
在
“
诊断
:
照相机亮度诊断
”
选择头飞行照相机的情况
<侧边>: 设定侧面（侧边）照明灯的照明值数。可设定的照明值数的范围为 0–
15。
<外部>:设定外置（外部）照明灯的照明值数。可设定的照明值数的范围为0–15
。
<Down> 按钮
为了部件识别，Head Fly Camera的Side照明模件下降到指定位置。仅在选择.
Head Fly Camera时被激化。
<关闭> 按钮
关闭对话框。
