Samsung Component Placer SM320 Administrator ’ Guide 16-12 16.7. Motor I/O [F9] 显示与驱动电动机有关的传感器 输入状态。 图 16-12. “ Diagnosis :Mot or ” 对话框
Diagnosis
16-11
16.6. Tray [F7]
检查与盘式喂料器的通讯。单击此按钮显示如下的对话框。

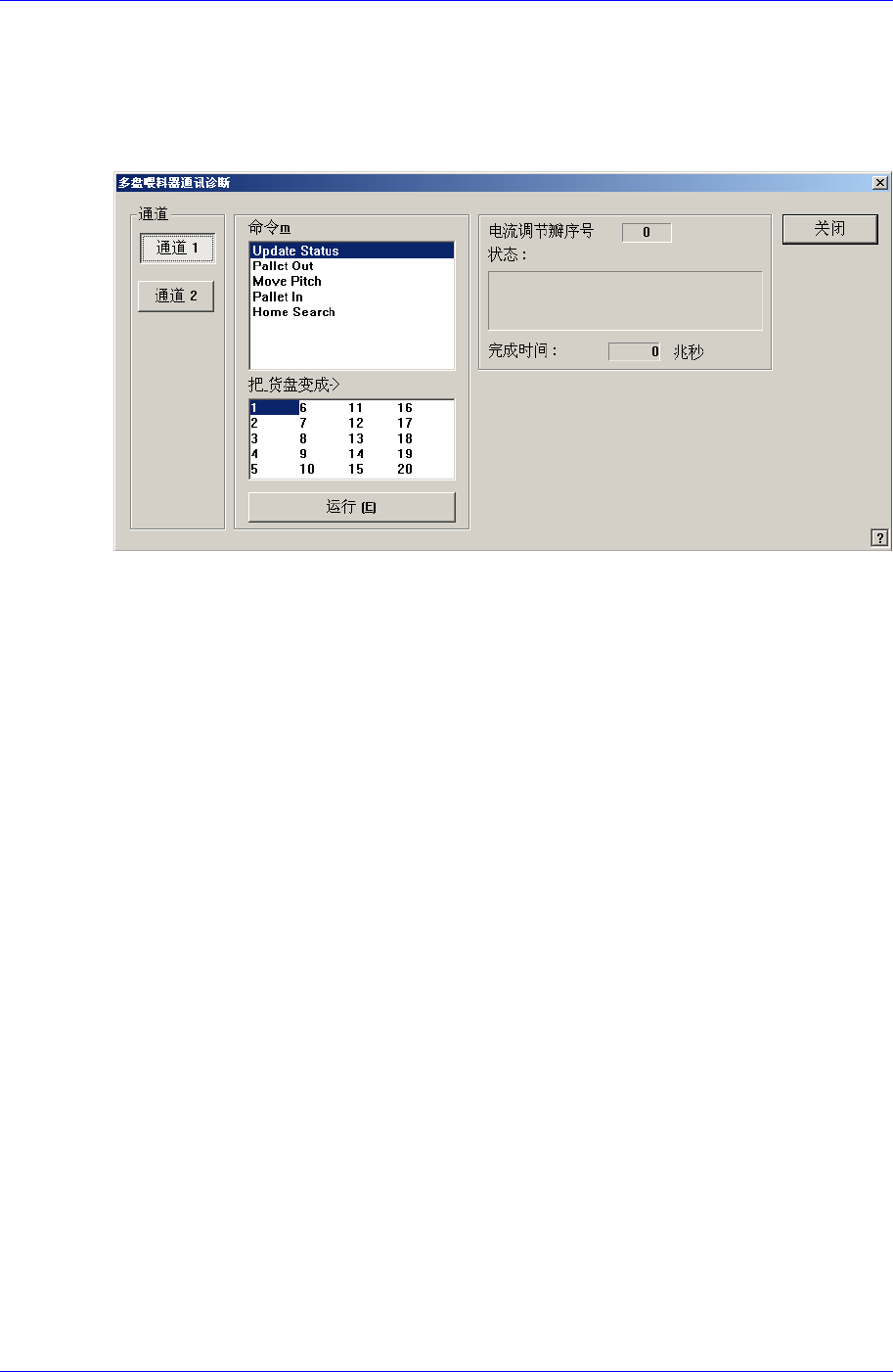

图
16-11. “诊断: 多盘喂料器通讯诊断” 对话框
<Communication Channel> 领域
选择与盘式喂料器连接的通讯信道（通道）。
Ch. 1: 选择 RS-232C 通讯端口（Port）中的 1号。
Ch. 2: 选择 RS-232C 通讯端口（Port）中的 2号。
<指令> 组合框
选择向盘式喂料器传送的命令（指令）。命令的种类如下。
Update Status: 变更状态（状态）。
Palette Out: 把选择的 Palette 退到 Tray Magazine。
Move Pitch: 把选择的 Palette 为在 Tray Magazine 的输出口。
Palette In: 把选择的 Palette 放回到 Tray Magazine。
Home Search: 进行盘式喂料器的 Homing。
<Change Palette to> 组合框
选择将要变更的调色板（Palette）的编号。
<运行> 按钮
把选择的命令（指令）传送到盘式喂料器。
<Current Palette No.> 静态框
表示当前退出来的 Palette 的编号。
<状态> 信息框
表示处理完命令（指令）的状态。
<完成时间> 静态 框
表示处理命令（指令）所需要的时间。
Samsung Component Placer SM320 Administrator’ Guide
16-12
16.7. Motor I/O [F9]
显示与驱动电动机有关的传感器输入状态。

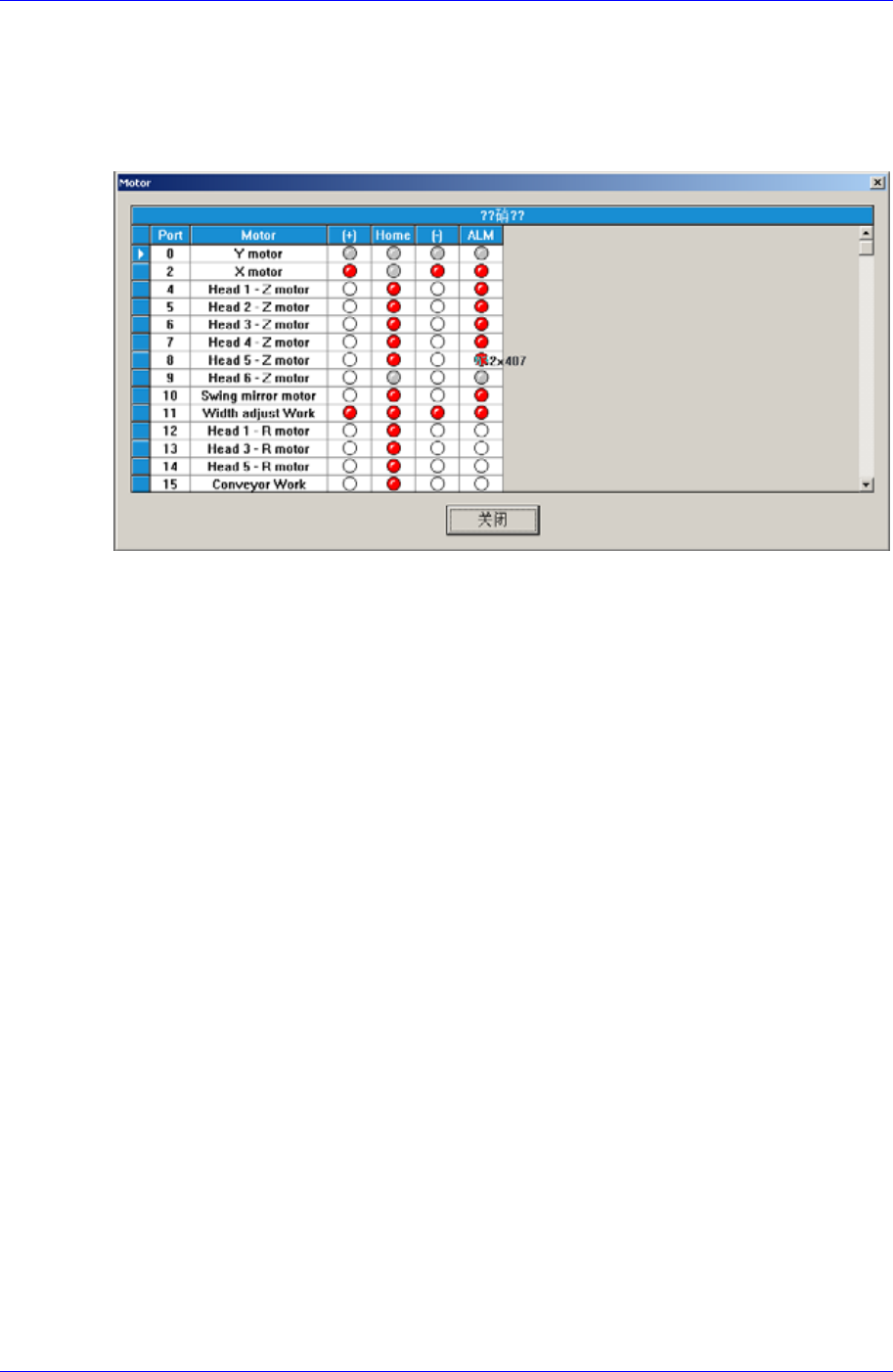

图
16-12. “Diagnosis :Motor”
对话框
Utility
17-1
第17章. Utility
应用程序（Utility）命令由 Print（打印），Production Information（生产信息），
Copy Between PCB Files（PCB 文件之间的拷贝），File Manager（文件管理器），
Bypass（直通）, Warmup（预热）等 6 个下级菜单组成。
此命令执行给使用者提供作业的方便性，启动设备时提供有关生产产品的信息的功
能。
选择<应用程序>命令的下级菜单时，该对话框显示在画面上。显示下级菜单相应
的对话框的状态下，再次选择菜单时该对话框将会处于活性化状态。
图
17-1.
应用程序命令被选择的状态

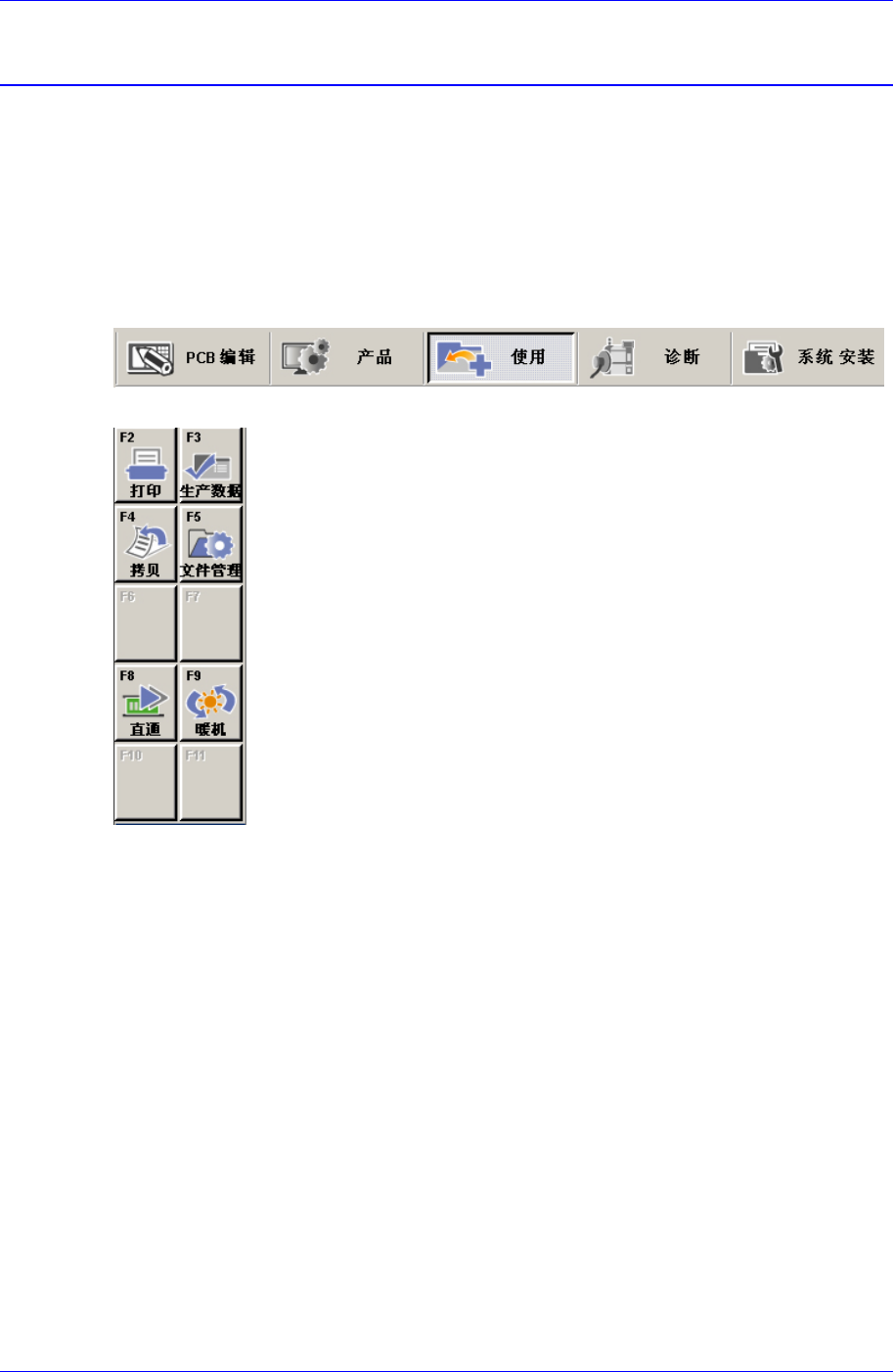

图
17-2.
应用程序命令的下级菜单
17.1. 打印（Print...） [F2]
打印PCB文件的内容时使用<打印...>命令。选择该命令时显示如下的对话框。
