Samsung Component Placer SM320 Administrator ’ s Guide 图 6-2. “ PCB 编辑 : 板的定义 ” 对话框 可以输入 64 个文字。 <1. 客户名 > 编辑框 输入委托加工 PCB 的顾客的名称。最多 <2. 板名称 > 编辑框 输入 PCB 的名称。最 多可以输入 64 个文字。 <3. 坐标 > 组合框 选择 PCB 的坐标…
Board
定义
6-1
第6章. Board 定义
<Board>菜单使用于编辑部件贴装PCB (Printed Circuit Board / 打印机电路板)的贴装
信息。
1
2
图
6-1.
6.1. 基本设定 (Basic Setup)
选择<Board>菜单，则显示如下对话框。
Board
菜单的执行顺序
Samsung Component Placer SM320 Administrator’s Guide

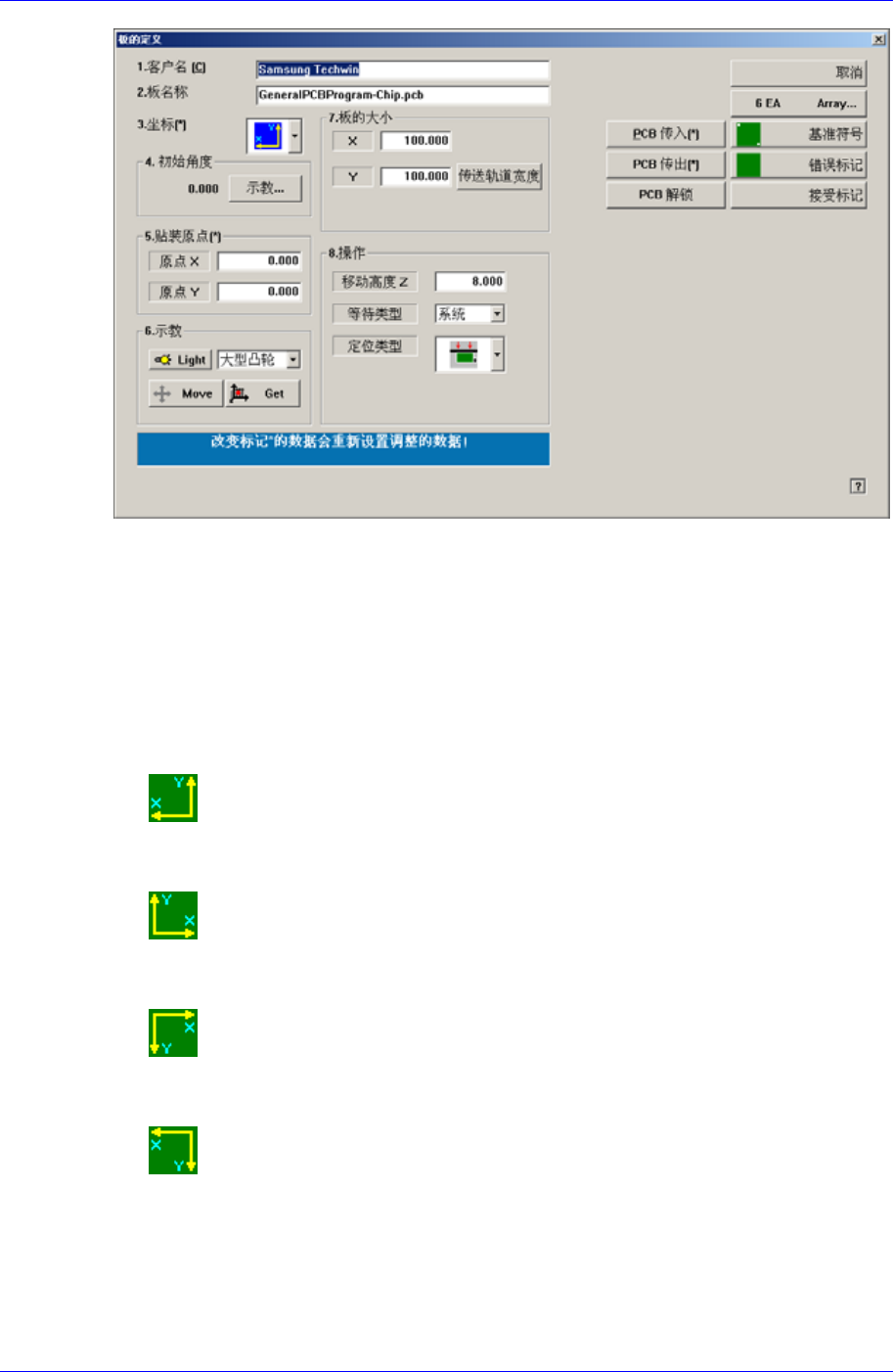

图
6-2. “PCB
编辑
:
板的定义
”
对话框
可以输入 64 个文字。
<1. 客户名> 编辑框
输入委托加工 PCB 的顾客的名称。最多
<2. 板名称>编辑框
输入 PCB 的名称。最多可以输入 64 个文字。
<3. 坐标> 组合框
选择 PCB 的坐标系。可选择的坐标系如下。
右下: 它是以设备的正面为准时，X 轴向右的方向增大，Y 轴向下的方向
增大的坐标系。
左下: 它是以设备的正面为准时，X 轴向左的方向增大，Y 轴向下的方向
增大的坐标系。
<4. 初始角度>
编辑 PCB 的数据时，设定初始角度。 这时，PCB 应该已经投入(Load)设备的
工作区域(Working Area)。
左上: 它是以设备的正面为准时，X 轴向左的方向增大，Y 轴向上的方向
标系。 增大的坐
右上: 它是以设备的正面为准时，X 轴向右的方向增大，Y 轴向上的方向
增大的坐标系。
6-2
Board
定义
6-3

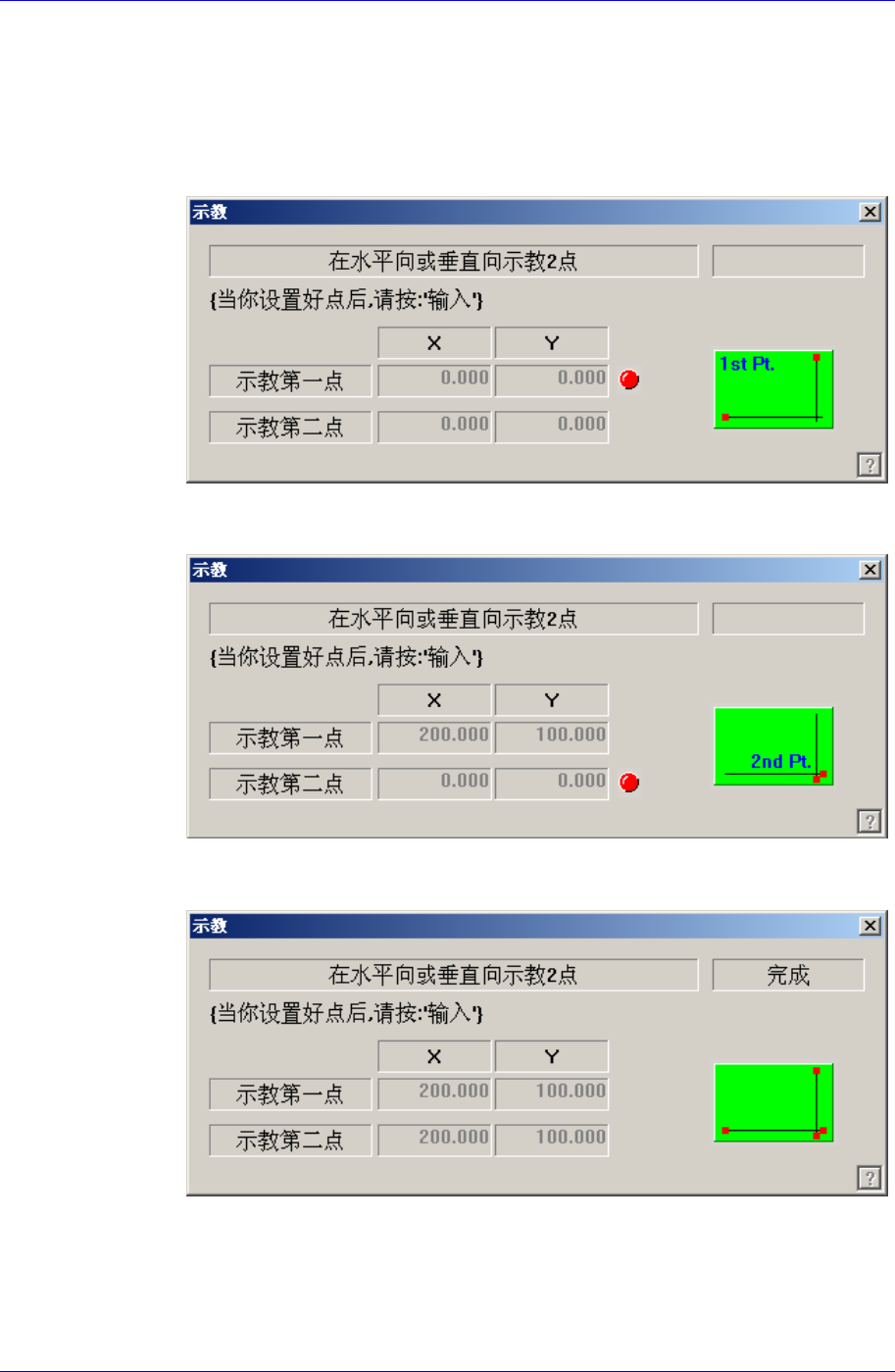

<初始角度-示教> 按钮
此按钮执行示教 PCB 初始角度的功能，单击时依次显示以下画面。
示教 PCB 的初始角度时，示教 PCB 上横向平行位置的 2 个点，竖向平行
位置的 2 个点就可以自动计算出 PCB 的初始角度。
有基准点标记数据时变成活性状态。
示教 PCB 上横向，竖向平行位置的 2 个点中的第一点。示教后，按下” 输
入”键时显示以下画面。
示 的第二点。示教后，按下” 输
入”键时显示以下画面。
教 PCB 上横向，竖向平行位置的 2 个点中
示教完两个点后，按下” 输入”键就结束初始角度的示教。
<5. 贴装原点> 领域
B 的安装原点的偏移量
经设置的坐标作为基准，设置工作 Board 的基准点。一般来说，
设定 PCB 的安装原点。此原点以系统的 PCB 原点到 PC
来定义。 以已
