Samsung Component Placer SM320 Administrator ’ s Guide 1 Panel: 有 1 个 PCB 的补偿用基准标记。 2 Panel: 有 2 个 PCB 的补偿用基准标记。 3 Panel: 有 3 个 PCB 的补偿用基准标记。 1 拼板 : 多片 PCB 的每一个单片上 有 1 个 PCB 补偿用基准标记 。 2 拼板 : 多片 PCB 的每一个单片上 有 2 个 …
Board
定义
6-11
6.3. Fiducial
PCB ，设定基准点标记的位置和标记的数据。
Mark 设定
上有基准点标记时
按下此 >按钮时，显示以下画面。 <Fiducial Mark…

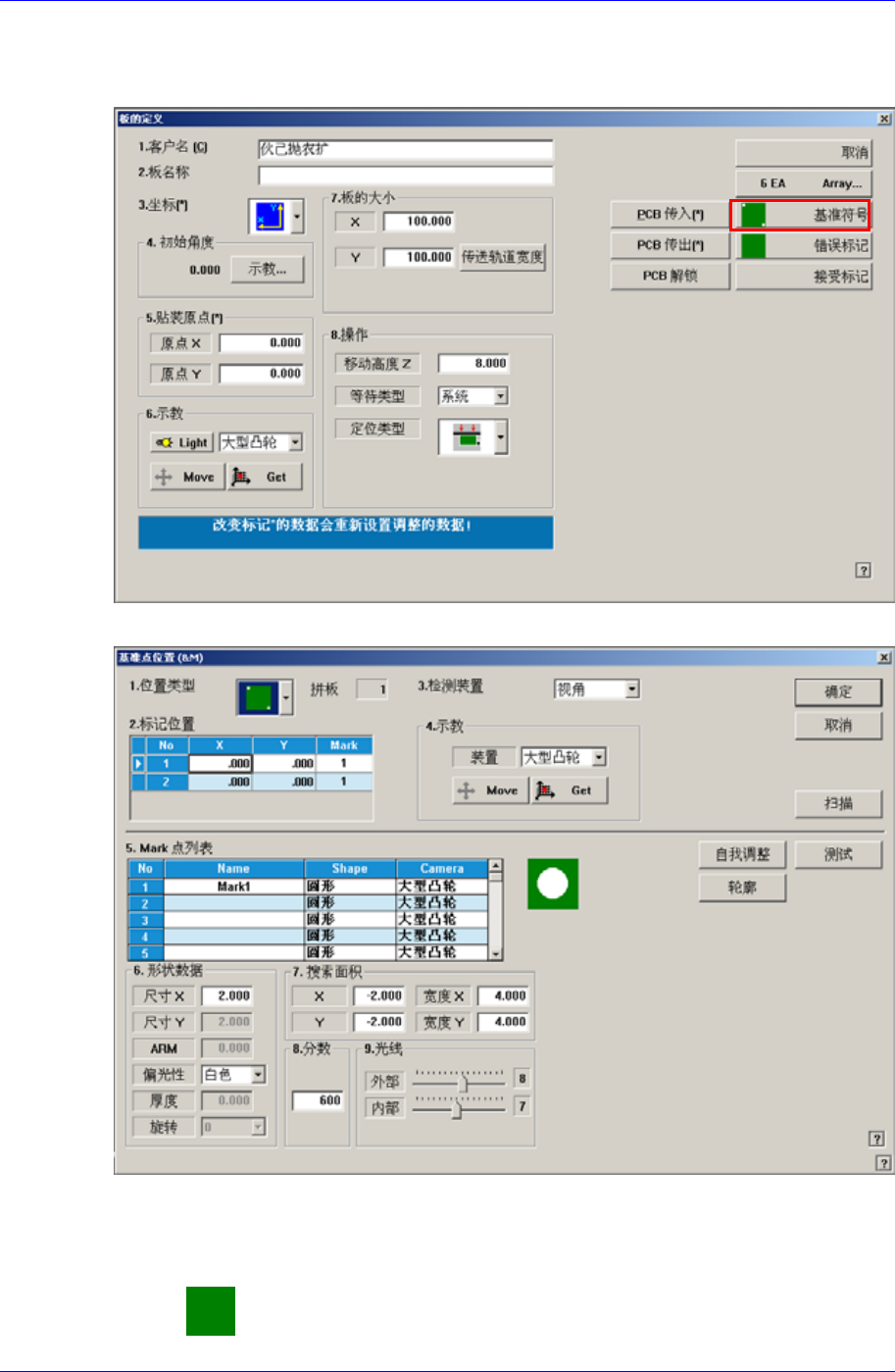

图
6-4. “
基准点位置
”
对话框
(
位置形式为
”None”
的状态
)
选择的基准标记的数量如下。
<1. 位置类型> 组合框
选择基准标记的数量。可
None: 没有基准标记。
Samsung Component Placer SM320 Administrator’s Guide
1 Panel: 有1个PCB的补偿用基准标记。
2 Panel: 有2个PCB的补偿用基准标记。
3 Panel: 有3个PCB的补偿用基准标记。
1拼板: 多片PCB的每一个单片上有1个PCB补偿用基准标记。
2拼板: 多片PCB的每一个单片上有2个PCB补偿用基准标记。
3拼板: 多片PCB的每一个单片上有3个PCB补偿用基准标记。
标记位置> 领域
<2.
与所选择的基准标记数量同样的数据。例如，
面。
<位置类型>不是”None”时，生成
选择”2 Panel”时，显示如下的画
Grid cell

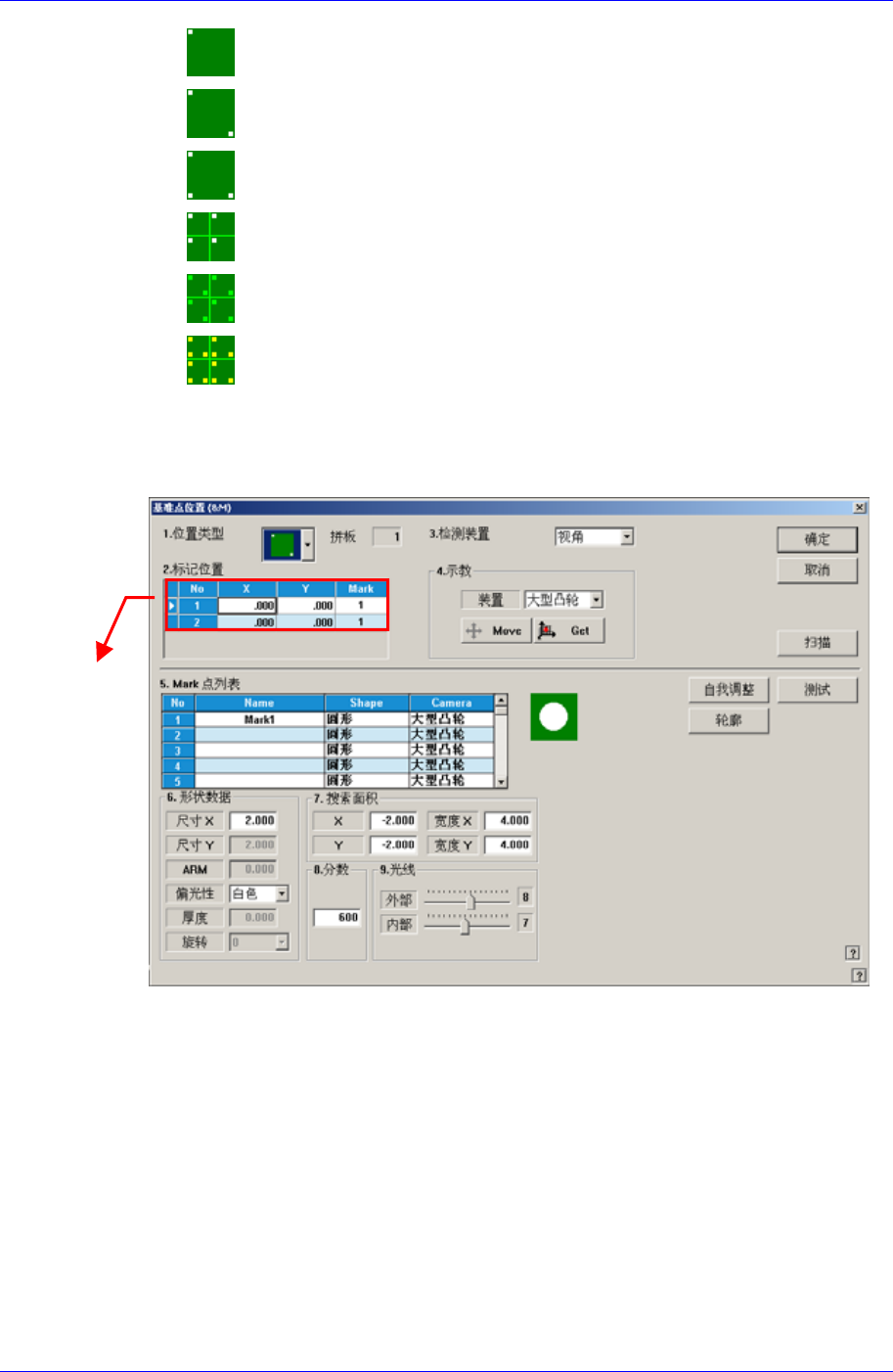

图
6-5. “
基准点位置
”
对话框
(
位置形式为
”2 Panel”
的状态
)
<No> 列
基准点标记位置的序列编号。
<X> 列
是Fiducial Mark的 X 坐标。
是Fiducial Mark的Y坐标。
<Mark>
基准标记的 Mark ID。 此数值在 点列>的序列编号中设定。
检查装置 组合框
<Y> 列
列
<5. Mark
<3. >
6-12
Board
定义
6-13
设置成利用Vision System(Fiducial Camera)检查Fiducial Mark。
<4. 教> 领域
用于旋转XY轴驱动电动机把Fiducial Camera移动到指定的坐标位置或用于获取
当前坐标。
要获取当前坐标的对象。可选择的对象如下。
Fid Cam: 选择Fiducial Camera。
头1: 指定1号头。
头2: 指定2号头。
头3: 指定3号头。
头4: 指定4号头。
头5: 指定5号头。
头6: 指定6号头。
光点: 指定光点。 (选项)
<移动> 按钮
<Device> 组合框中选择的对象移动到指定的坐标位置。
运行 “移动”之前 ， 先要用鼠标单击需要移动的位置的坐标值对应的
Grid的
shell(Fiducial Mark的坐标)。
<得到> 按钮
以<Devic 中选择的对象为基准获取X, Y坐标。 运行 “得到”之前
rk的坐标)
。
示
Fiducial Camera的
<装置> 组合框
用于旋转XY轴驱动电动机选择移动到指定坐标位置的对象或者用于选择想
e>组合框
，先要用鼠标单击需要取得的位置对应的Grid的shell(Fiducial Ma
关于 基准点标记
点标记 有它形状，材料等方基准 面的必要条件。设计PCB的时候，请注意以下几
点。
基准点标记的形状可以是以下 7种图案。 (上下对称或左右对称)
A的尺寸要2.0㎜以上。 标记传感器光点的宽度离PCB表面的距离为约 ø0.7㎜
。
从基准点标记的外缘离周围2.0㎜的范围内，不应有可能引起错误 的识别的形状
和颜色变化。(焊盘，焊膏等)
颜色有明暗差异。 基准点标记的颜色要和周围PCB 的
为了确保识别精度，基准点标记的表面上电镀铜或锡来防止表面反射。对形状
只有线条的标记，光点不能识别。
备注
