3 기술 데이터 및 어셈블리 사용 설명 서 SIPLACE TX 3.3 치수 및 무게 소프트웨어 버전 714.0 에서 업데이트 12/2020 112 3.3.1.1 치수 개요 3 그림 3.3 - 1 치수 개요 - 예 : SIPLACE TX2 예: (1) 길이 = 1000mm (2) 폭 = 2232mm (3) 높이 = 1735 mm
사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.3 치수 및 무게
111
3.3 치수 및 무게
3.3.1 기술 데이터 - 치수 및 무게
3
길이
*a
컨베이어 익스텐션 비포함 및 핸드 가드 포함
입력 컨베이어 익스텐션 포함
*b
출력 컨베이어 익스텐션 포함
출력 컨베이어 익스텐션 포함 포함 )
1000mm
1260mm
1604mm
1864mm
폭
장비 보호장치의 외측 윤곽 ( 양 테이블 " 내측 ")
모니터 포함
장비 보호장치의 외측 윤곽 ( 로케이션 1 테이블 " 내측 ")
모니터 포함
2232mm
2420mm
2347mm
2441mm
장비의 높이 (PCB 컨베이어 높이 950mm 의 경우 )
장비 보호장치 닫힘
2 색 표시기 램프 포함
3 색 표시기 램프 포함
표시 램프 비포함 ( 포장 높이 )
올려 접은 짧은 보호 덮개 (45 도 위치 ) 포함
올려 접은 짧은 보호 덮개 (60 도 위치 ) 포함
올려 접은 짧은 보호 덮개 (45 도 위치 ) 포함
올려 접은 짧은 보호 덮개 (60 도 위치 ) 포함
1500mm
1690mm
1735mm
1500mm
1960mm
2070mm
2050mm

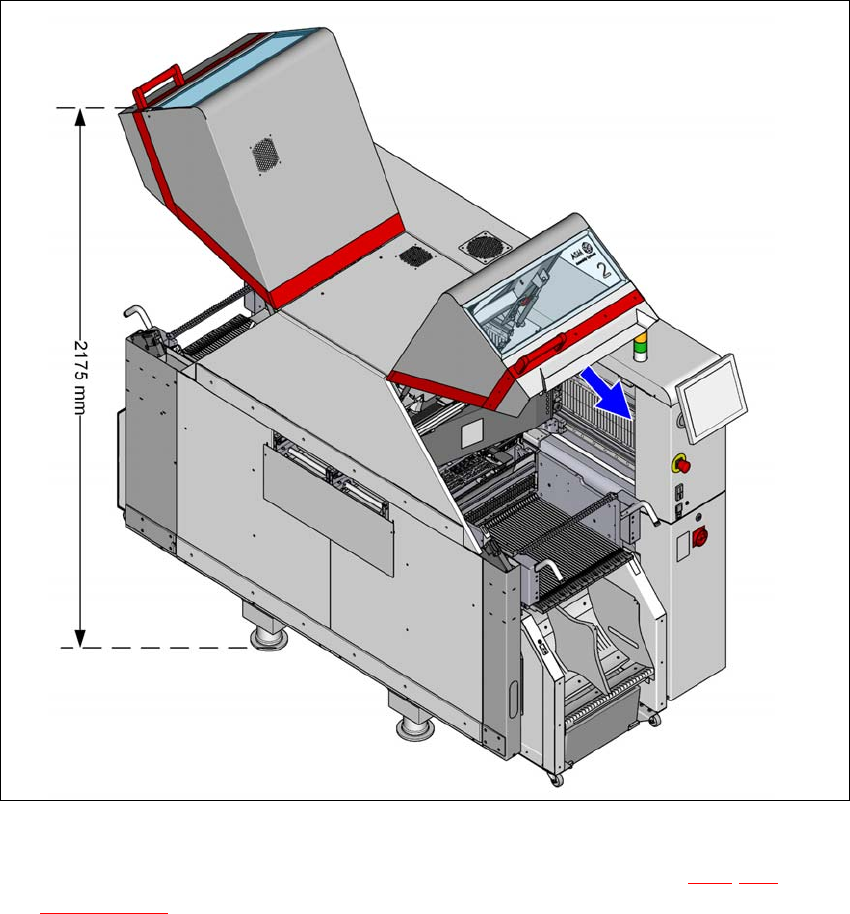

2175mm
실장기 TX1/TX2 플로어 공차
(PCB 컨베이어 높이 900mm 의 경우 )
(PCB 컨베이어 높이 930mm 의 경우 )
(PCB 컨베이어 높이 950mm 의 경우 )
120mm ± 15mm
150mm ± 15mm
170mm ± 15mm
TX2i 장비 지상고
(PCB 컨베이어 높이 900mm 의 경우 )
(PCB 컨베이어 높이 930mm 의 경우 )
(PCB 컨베이어 높이 950mm 의 경우 )
120mm ± 13mm
150mm ± 13mm
170mm ± 13mm
무게
SIPLACE TX( 피더 모듈 미포함 )
SIPLACE TX( 피더 모듈 전체 장착 )
2036kg
2150kg
로케이션
*c
외측에 테이블 장착
2.23m
2.33m
평평한 플로어 표면 하중 ( 피더 모듈 미포함 )
평평한 플로어 표면 하중 ( 피더 모듈 포함 )
특성 표면 하중
6.46kN/m²
6.79kN/m²
7.70kN/m²
장비 다리의 수량 4
최대 소음 방출 75 dB(A)
*)a 장비 보호의 바깥쪽 윤곽에서 측정 .
*)b 라인 내의 첫 번째 장비만 .
*)c 장비 보호장치의외측 윤곽 ( 컨베이어 익스텐션 제외 ) 에서 측정 .
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE TX
3.3 치수 및 무게 소프트웨어 버전 714.0 에서 업데이트 12/2020
112
3.3.1.1 치수 개요
3
그림 3.3 - 1 치수 개요 - 예 : SIPLACE TX2
예:
(1) 길이 = 1000mm
(2) 폭 = 2232mm
(3) 높이 =
1735mm
