사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.3 치수 및 무게
115
3.3.3 무게 중심
3

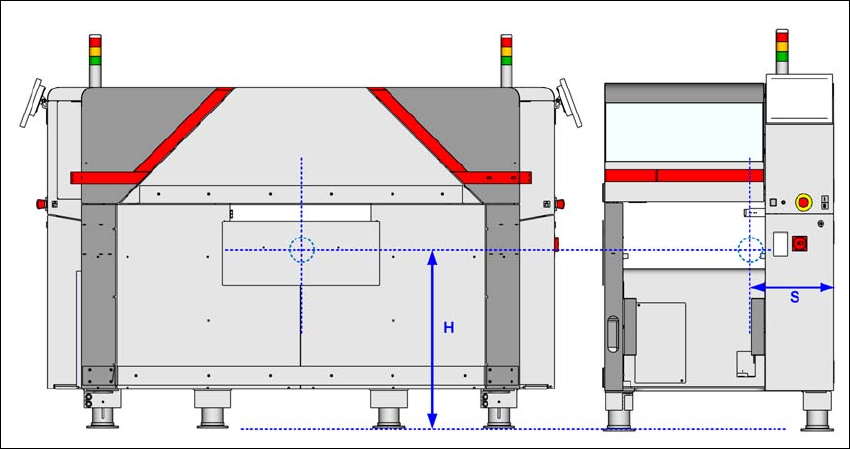

그림 3.3 - 4 무게 중심 ( 단위 : 밀리미터 )
무게 중심 S = 420mm/H = 750mm
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE TX
3.4 모듈 개요 소프트웨어 버전 714.0 에서 업데이트 12/2020
116
3.4 모듈 개요
3
3

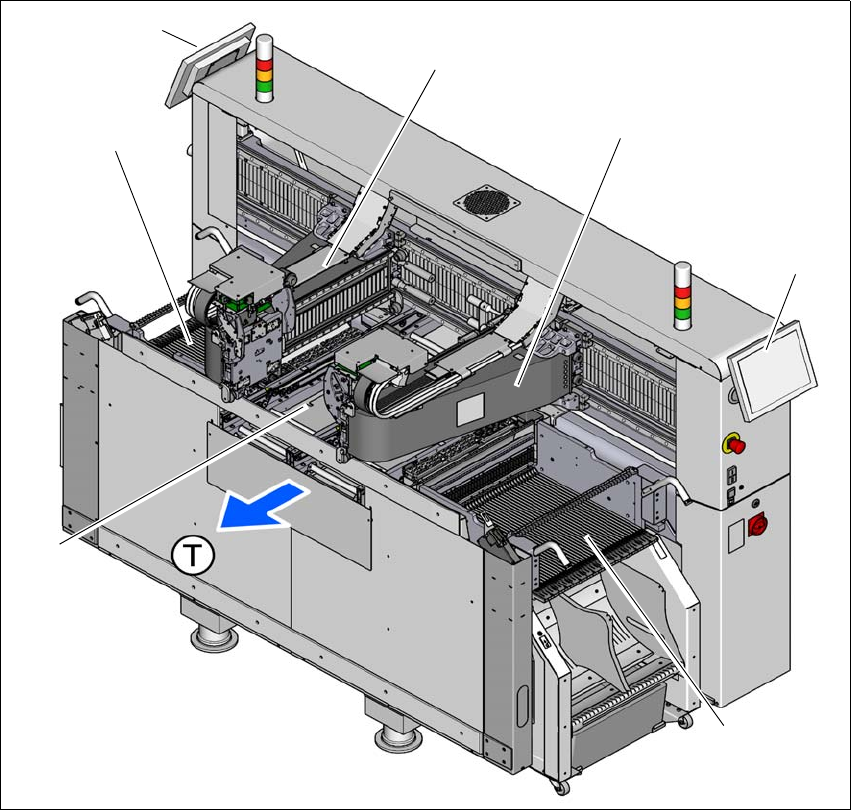

그림 3.4 - 1 컴포넌트 개요 - 예 : SIPLACE TX2i
(1) 컴포넌트 트롤리 , 테이프 커터 , 빈 테이프 덕트가 있는 로케이션 1
(2) 로케이션 1 에 위치한 모니터
(3) 로케이션 1 에 위치한 갠트리 ( 실장 헤드 , 구성에 따라 다름 )
(4) 로케이션 2 에 위치한 갠트리 ( 실장 헤드 , 구성에 따라 다름 )
(5) 로케이션 2 에 위치한 모니터
(6) 컴포넌트 트롤리 , 테이프 커터 , 빈 테이프 덕트가 있는 로케이션 2
(7) 보드 컨베이어
(T) PCB 이송 방향
(1)
(3)
(4)
(6)
(2)
(7)
(5)
사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.5 실장 헤드
117
3.5 실장 헤드
3.5.1 SIPLACE TX 에 장착된 SIPLACE SpeedStar C&P20 P2
SIPLACE TX 에서는 상부 실장을 위해 SIPLACE SpeedStar C&P20 P2 가 사용됩니다 .
3
주의
실장 헤드를 밀어 넣을 때 손잡이를 항상 잡으십시오 .
장착된 손잡이 방향으로 수동으로 밀어서만 실장 헤드를 움직일 수 있습니다 .
