사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.5 실장 헤드
121
3.5.2.1 개요
3
3

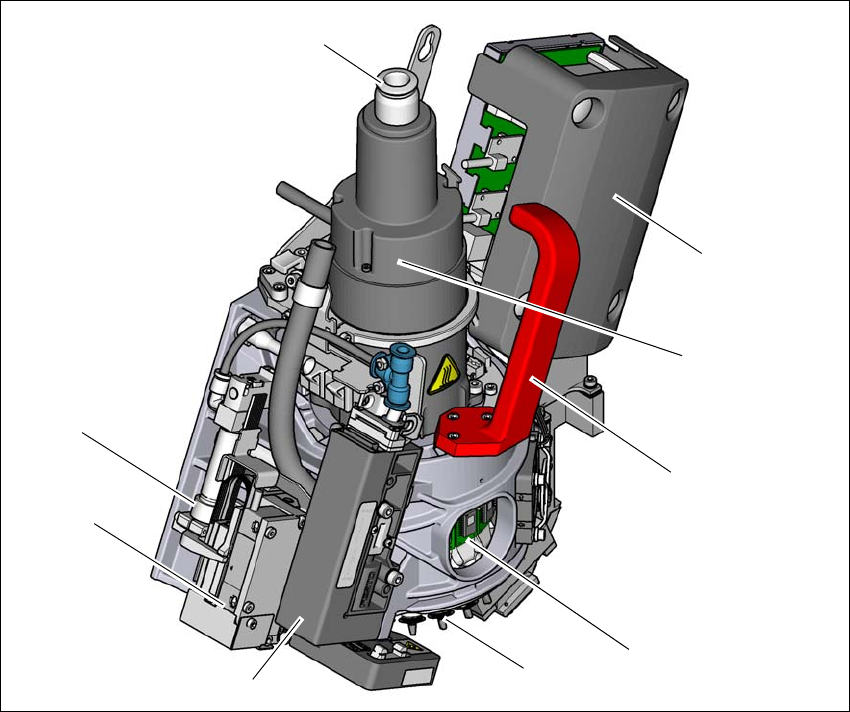

그림 3.5 - 2 SIPLACE SpeedStar C&P20 M3- 개요
(1) 진공 펌프의 유지 회로용 연결
(2) " 진공 센서 보유 회로 ( 커버 아래 위치 )
(3) 스타 모터
(4) 핸들
(5) DP 드라이브
(6) 노즐
(7) 압력 조절 밸브
(8) Z- 모터 ( 선형 모터 )
(9) 반환 실린더
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE TX
3.5 실장 헤드 소프트웨어 버전 714.0 에서 업데이트 12/2020
122
3.5.2.2 SIPLACE TX2 m / TX2i m 에 장착된 SIPLACE SpeedStar(C&P20 M3) 의 기술 데이터
3
SIPLACE SpeedStar(C&P20 M3)
컴포넌트 카메라
타입 48 사용
컴포넌트 카메라 타입
49( 옵션 ) 사용
컴포넌트 범위
*a
*)a 실장할 수 있는 컴포넌트의 범위는 패드 형태 , 고객별 기준 , 컴포넌트 패키징 허용 한계 및 컴포넌트 허용
한계에 의해서도 영향을 받습니다 .
0.12mm x 0.12(0201 미터법) ~ 2220, Melf, SOT, SOD, 베어 다이 ,
플립 칩
컴포넌트 사양
최대 높이
최대 높이
*b
최소 리드 피치
최소 리드 폭
최소 볼 피치
최소 볼 직경
최소 크기
최대 크기
최대 중량
*)b 4mm 의 최대 컴포넌트 높이는 4mm 의 타입 SIPLACE TX2i m 을 사용하는 경우에만 가능합니다 .
2mm
4 mm
70µm
30µm
100µm
50µm
120µm x 120µm
8.2mm x 8.2mm
1g
2mm
*c
4mm
*c
50µm
25µm
50µm
25µm
80µm x 80µm
8.2mm x 8.2mm
1g
*)c 이 카메라는 그 초점 영역은 ±0.3mm 에 불과할 정도로 작기 때문에 컴포넌트에 이 특수 카메라의 해상도가
필요한 경우에만 사용할 것을 권장합니다 . 컴포컨트 카메라 타입 49 의 요구 사항은 ±0.3mm 의 영역에서
달성됩니다 . 컴포넌트 카메라 타입 49 는 ±0.6mm 의 영역에서 컴포넌트 카메라 타입 48 의 성능 등급을
달성합니다 . 노즐의 길이는 초점 영역과 컴포넌트의 두께에 따라 조절되어야 합니다 .
안착력 1.3N ± 0.5N( 기본값 )
0.5N - 4.5N
터치리스 실장
노즐 유형 60xx 60xx
X/Y 정밀도
*d
표준
" 정밀도 등급 " 으로
*e
*)d 벤치마크와 정밀도 값은 장비의 인수 검사 중 측정되며, 이는 ASM의 서비스 및 인도 범위에서 규정된 조건과
일치합니다 .
*)e SIPLACE Pro Component Shape Editor 또는 Placement Position Editor 에서 정밀도 등급 설정 . 최대 250
mm x 100 크기의 PCB 를 사용해서만 15µm 가능 .
± 25µm/3σ
± 20µm/3σ
± 15µm/3σ
± 25µm/3σ
± 20µm/3σ
± 15µm/3σ
각도 정밀도 ± 0.2°/3σ ± 0.2° / 3σ
조명 레벨 5 5
사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.5 실장 헤드
123
3.5.3 컴포넌트 리젝트 빈 센서
컴포넌트 리젝트 빈 센서는 리젝트 빈이 마운트에 제대로 장착되었는지를 모니터링합니다 .
– 리젝트 빈이 제대로 삽입되지 않았을 경우 실장기를 시작할 수 없습니다 .
– 리젝트 빈이 실장 프로세스 중에 그 마운트 밖으로 튕겨져 나올 경우 실장기는 헤드 충돌을
피하기 위해 즉시 정지할 것입니다 .
3.5.4 진공 펌프
SIPLACE SpeedStar 용 진공 펌프는 장비 프레임의 로케이션 1 에 위치한 커버 뒤에 장착되어
있습니다 . 이 펌프에는 두 가지 타입이 있습니다 :
– 진공 펌프 VX4.25
– 진공 펌프 VX4.25/0-47 IE3
3.5.4.1 개요 - 타입 VX4.25
품목 번호 03128463-xx 진공 펌프 VX4.25
3
그림 3.5 - 3 개요 - 진공 펌프
(1) 진공 펌프 설치 로케이션
(2) 진공 펌프 VX 4.25
(2)
(1)
