3 기술 데이터 및 어셈블리 사용 설명 서 SIPLACE TX 3.5 실장 헤드 소프트웨어 버전 714.0 에서 업데이트 12/2020 128 3 그림 3.5 - 7 SIPLACE MultiStar - 후면도 , 기능 그룹 3 부 (1) 컴포넌트 센서 (2) 최대 1 1.5mm 의 컴포넌트 높이를 위한 어셈블리 위치 (3) 최대 6 mm 의 컴포넌트 높이를 위한 어셈블 리 위치 (3) (2)…
사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.5 실장 헤드
127
3

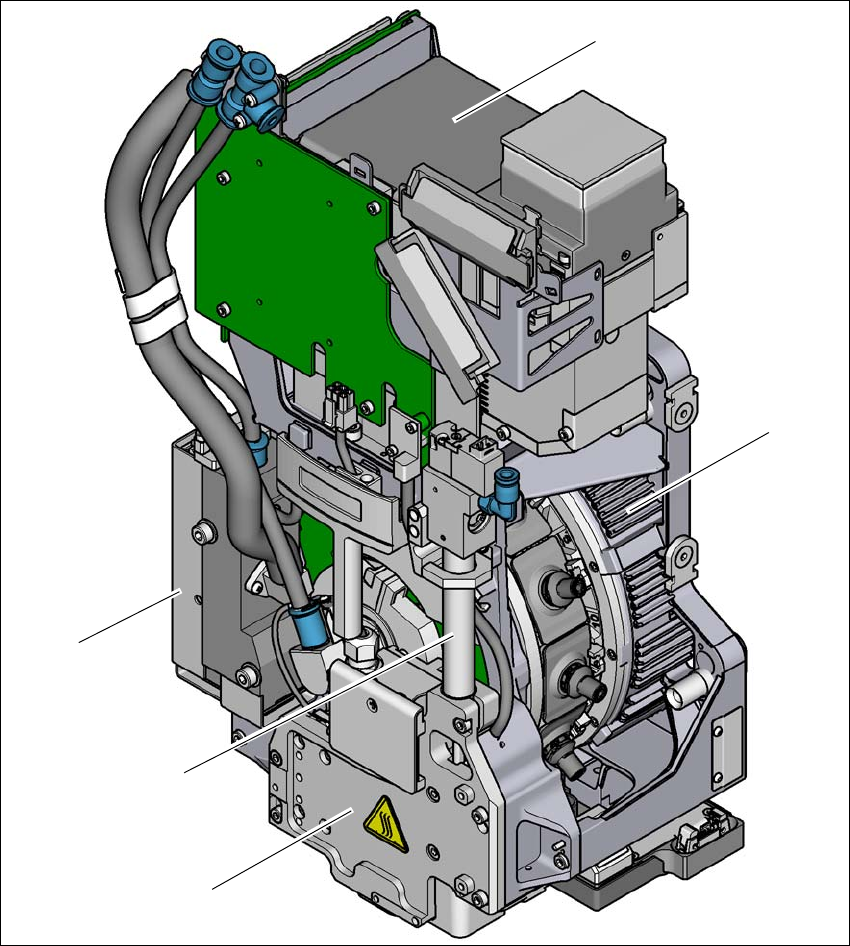

그림 3.5 - 6 SIPLACE MultiStar - 앞면 보기 , 기능 그룹 파트 2
(1) 컴포넌트 카메라 C&P, 타입 30, 27 x 27, 디지털
(2) 스타 드라이브용 토크 모터
(3) Z 드라이브 ( 선형 모터 )
(4) 반환 실린더
(5) 압력 조절 밸브
(1)
(2)
(3)
(4)
(5)
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE TX
3.5 실장 헤드 소프트웨어 버전 714.0 에서 업데이트 12/2020
128
3

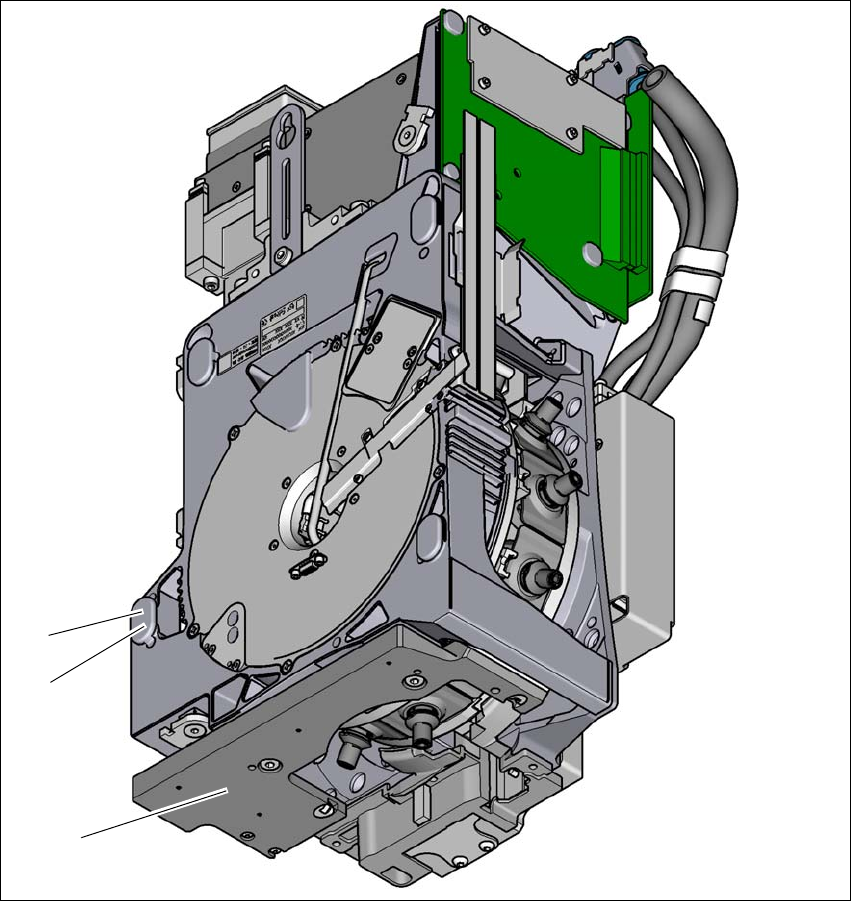

그림 3.5 - 7 SIPLACE MultiStar - 후면도 , 기능 그룹 3 부
(1) 컴포넌트 센서
(2) 최대 11.5mm 의 컴포넌트 높이를 위한 어셈블리 위치
(3) 최대 6mm 의 컴포넌트 높이를 위한 어셈블리 위치
(3)
(2)
(1)
사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.5 실장 헤드
129
3.5.5.1 SIPLACE MultiStar CPP 의 어셈블리 위치
SIPLACE MultiStar CPP 헤드는 다음의 상이한 두 위치에서 헤드 마운트에 장착될 수 있습니다 :
– 상단 어셈블리 위치에서 장착된 SIPLACE MultiStar CPP
이 위치에서 , 모든 컴포넌트들은 최대 50 mm x 40 mm 의 크기와 15.5 mm 의 높이까지
처리될 수 있습니다 . 3
– 하단 어셈블리 위치에서 장착된 SIPLACE MultiStar CPP
이 위치에서 CPP 헤드는 최대 27mm x 27mm 크기의 컴포넌트 ( 컴포넌트 높이 : SIPLACE
TX1/TX2 의 경우 6mm, SIPLACE TX2i 의 경우 4mm) 를 Collect&Place 방식을 사용하여
실장합니다 . 3
어셈블리 위치를 정의할 때는 다음 규칙을 준수하십시오 .
헤드 높이는 동일한 실장 영역의 모든 헤드에 대해 같아야 합니다 .
– SIPLACE MultiStar CPP 를 하단 어셈블리 위치에 설치하십시오
다음의 어셈블리와 결합된 경우 , 항상 상단 어셈블리 위치에 :
– 고정식 컴포넌트 카메라
– TwinStar
3.5.5.2 처리할 컴포넌트 범위의 분류
3
컴포넌트 등급 컴포넌트 크기 CPP 헤드의
어셈블리
*a
위치
컴포넌트 높이 컴포넌트 카메라
타입
작은 컴포넌트
K_BE
01005 ~ 15mm x
15mm
상단 최대 8.5mm
헤드 카메라 ,
타입 45
하단 최대 6.0mm
작은 컴포넌트
K_BE
01005 ~ 27mm x
27mm
상단 최대 8.5mm
헤드 카메라 ,
타입 30
하단 최대 6.0mm
중간 크기의
컴포넌트 , 타입
M_BE_1
< 27 x 27mm
상단
8.5에서 11.5mm
사이
고정식 컴포넌트
카메라 ,
타입 33
하단 가능하지 않음
중간 크기의
컴포넌트 , 타입
M_BE_2
27mm x 27mm
에서
32mm x 32mm
사이
상단 11.5mm
하단 가능하지 않음
큰 컴포넌트
G_BE
32mm x
32mm 에서
50mm x 40mm
사이
상단 최대 15.5 mm
고정식 컴포넌트
카메라 ,
타입 33
하단 가능하지 않음
표 3.5 - 1처리할 컴포넌트 범위의 분류
*)a 단원 3.5.5.1(129 페이지 ) 에 있는 어셈블리 위치 높이에 관한 규칙을 준수하십시오 .
