3 기술 데이터 및 어셈블리 사용 설명 서 SIPLACE TX 3.5 실장 헤드 소프트웨어 버전 714.0 에서 업데이트 12/2020 132 3.5.5.6 완전 회전되는 혼합 모드의 SIPLACE Multistar CPP MultiStar 는 이 모드에서 소형에서 중형 크기 의 컴포넌트를 처리합 니다 . 3 그림 3.5 - 9 SIPLACE MultiStar CPP - 혼합 모드 K_BE …
사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.5 실장 헤드
131
3.5.5.5 Collect&Place 모드에서의 SIPLACE Multistar CPP
SIPLACE Multistar CPP 는 이 모드에서 작은 컴포넌트를 처리합니다 .
3
그림 3.5 - 8 SIPLACE MultiStar CPP- Collect&Place 모드
K_BE 소형 컴포넌트 ( 표 3.5 - 1, 129 페이지 참조 )
타입 30, 컴포넌트 카메라 타입 30
1 ... 12 픽업된 컴포넌트 순서
3
타입 30
K_BE
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE TX
3.5 실장 헤드 소프트웨어 버전 714.0 에서 업데이트 12/2020
132
3.5.5.6 완전 회전되는 혼합 모드의 SIPLACE Multistar CPP
MultiStar 는 이 모드에서 소형에서 중형 크기의 컴포넌트를 처리합니다 .
3
그림 3.5 - 9 SIPLACE MultiStar CPP - 혼합 모드
K_BE 소형 컴포넌트 ( 표 3.5 - 1, 129 페이지 참조 )
M_BE_1 중형 컴포넌트 , 타입 1( 표 3.5 - 1
, 129 페이지 참조 )
M_BE_2 중형 컴포넌트 , 타입 2( 표 3.5 - 1
, 129 페이지 참조 )
타입 30, 컴포넌트 카메라 타입 30
타입 33, 컴포넌트 카메라 타입 33
1 ... 8 픽업된 컴포넌트 순서
1 ... 12 픽업된 컴포넌트 순서
3
타입 2(M_BE_2) 에 속하는 중간 크기 컴포넌트의 대각선 길이가 39.8mm 보다 긴 경우 SIPLACE
Multistar CPP 헤드의 인접한 세그먼트는 M_BE_2 타입의 컴포넌트를 픽업할 수 없습니다 .
타입 30 타입 30
타입 33 타입 33
K_BE
M_BE_2
M_BE_1
K_BE
사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.5 실장 헤드
133
3.5.5.7 고급 Pick&Place 모드에서의 SIPLACE MultiStar CPP
SIPLACE MultiStar CPP 는 회전이 제한된 고급 Pick&Place 모드에서 01005 ~ 50mm
x 40mm 까지의 컴포넌트 범위에 속하는 모든 컴포넌트를 실장할 수 있습니다 . 큰 컴포넌트는
마지막으로 픽업되고 광학적으로 센터링된 다음에 첫 번째 컴포넌트로서 실장됩니다 .
3

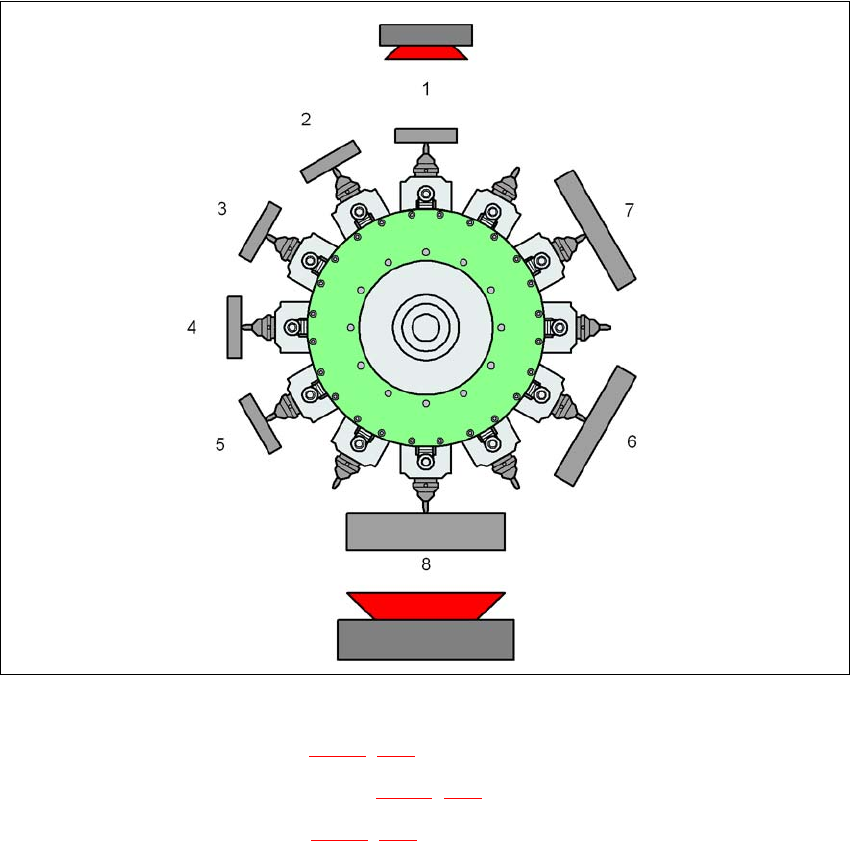

그림 3.5 - 10 SIPLACE MultiStar CPP - 혼합 모드
K_BE 소형 컴포넌트 ( 표 3.5 - 1, 129 페이지 참조 )
M_BE_2 중형 컴포넌트 , 타입 2( 표 3.5 - 1
, 129 페이지 참조 )
K_BE 대형 컴포넌트 ( 표 3.5 - 1
, 129 페이지 참조 )
타입 30, 컴포넌트 카메라 타입 30
타입 33, 컴포넌트 카메라 타입 33
1 ... 8 픽업된 컴포넌트 순서
3
타입 M_BE_2 와 G_BE 에 속하는 컴포넌트의 대각선 길이가 39.8mm 보다 긴 경우 SIPLACE
MultiStar CPP 헤드의 인접한 세그먼트는 이러한 컴포넌트를 픽업할 수 없습니다 .
타입 30
K_BE
G_BE
타입 33
M_BE_2
