3 기술 데이터 및 어셈블리 사용 설명 서 SIPLACE TX 3.6 갠트리 시스템 소프트웨어 버전 714.0 에서 업데이트 12/2020 140 3.6.3 갠트리의 구조 3 그림 3.6 - 3 갠트리의 구소 - 헤드 마운 트의 보기 (1) 헤드 보드 (2) 갠트리 암 (3) 고정 베어링 ( 주 요부 ) 이 있는 Y 선형 모터 (4) 변화 보드 및 트 레일일 케이블 홀도 용 마운트 (5) 끝…
사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.6 갠트리 시스템
139
3.6.2 갠트리 위치 (SIPLACE TX1)
3

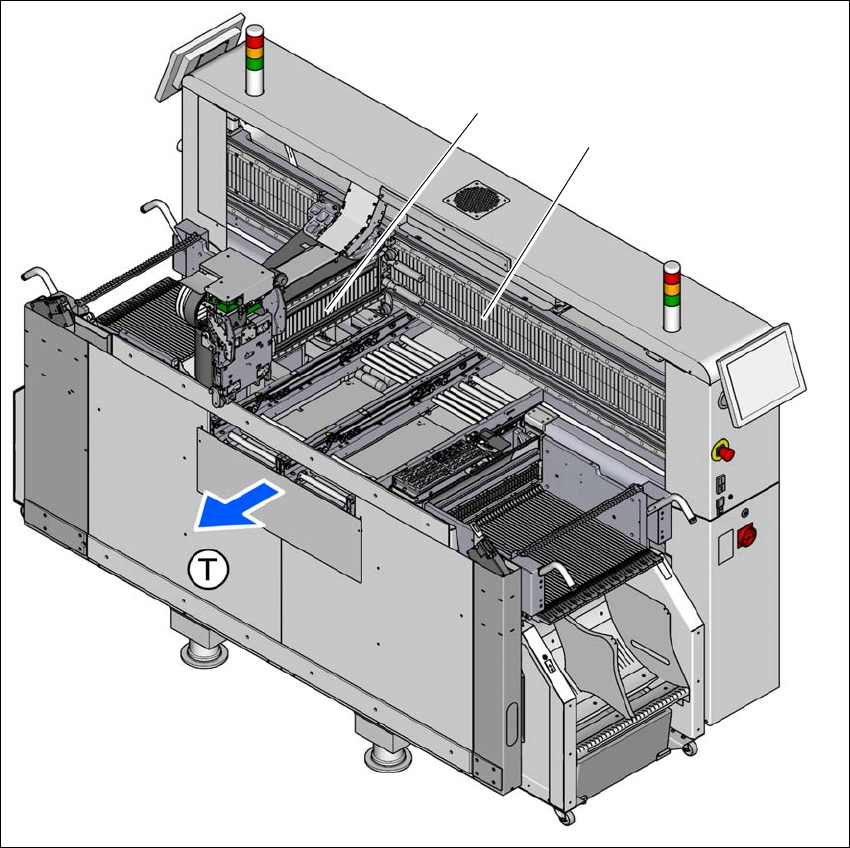

그림 3.6 - 2 SIPLACE TX1 내에서 갠트리의 위치 - 로케이션 2
(1) 갠트리 1
(2) Y 축 , 갠트리 1
(T) PCB 이송 방향
(1)
(2)
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE TX
3.6 갠트리 시스템 소프트웨어 버전 714.0 에서 업데이트 12/2020
140
3.6.3 갠트리의 구조
3

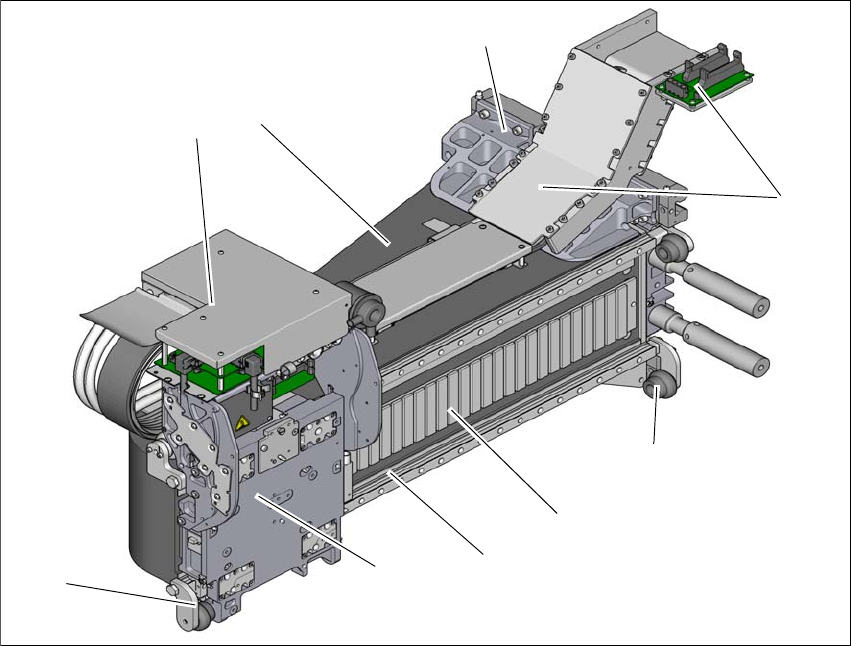

그림 3.6 - 3 갠트리의 구소 - 헤드 마운트의 보기
(1) 헤드 보드
(2) 갠트리 암
(3) 고정 베어링 ( 주요부 ) 이 있는 Y 선형 모터
(4) 변화 보드 및 트레일일 케이블 홀도용 마운트
(5) 끝 위치 범퍼 (4x)
(6) 영구 자석이 있는 가이드 시스템 (X 라인 모터의 보조부 )
(7) 길이 측정 시스템
(8) X- 축 선형 모터가 있는 헤드 마운트 ( 주요부 )
(4)
(3)
(1)
(5)
(2)
(6)
(7)
(5)
(8)
사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.6 갠트리 시스템
141
3.6.4 Y- 축 구조
3

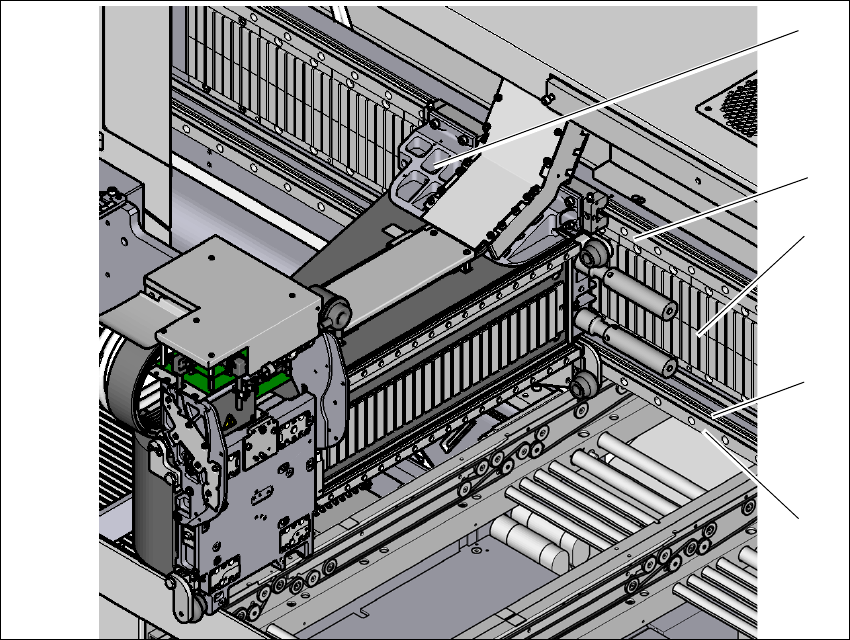

그림 3.6 - 4 Y- 축 구조
Y 축에는 반드시 다음 주 모듈들이 포함되어 있어야 합니다 .
(1) 고정 및 유동 베어링이 장착되어 있는 X- 축에서의 Y- 선형 모터 ( 주요부 )
(2) 영구 자석 (X 축 선형 모터의 보조부 )
(3) 길이 측정 시스템
(4) 가이드 시스템
(1)
(4)
(3)
(2)
(4)
