3.7 PCB 컨베이어 시스템
3.7.1 설명
PCB 컨베이어 시스템은 입력 , 처리 및 배출 컨베이어 부문과 같이 세 부분으로 디자인되어
있습니다 . 두 영역 즉 , 입력 컨베이어와 출력 컨베이어는 인쇄 회로 기판에 대한 버퍼 구역 역할을
합니다 .
컨베이어 벨트는 브러시리스 DC 모터에 의해 작동됩니다 . 광벽은 보드의 운반을 모니터하고
제어합니다 . 보드가 실장 영역에 도달하여 광벽을 지나면 멈추게 됩니다 . 레이저 광벽이 보드의
위치를 기록합니다 . 회로 보드가 자신의 목표 위치에 도달하는 순간 컨베이어 벨트가 멈추고
기판은 밑에서 고정됩니다 .
그러므로 각 PCB 에 대해 PCB 상단과 실장 헤드의 간격은 변동 없이 유지되며 PCB 두께의 영향을
받지 않습니다 . 그러므로 실장 속도도 PCB 두께의 영향을 받지 않습니다 . 또한 PCB 피듀셜
센터링도 최적화할 수 있습니다 . PCB 의 표면과 PCB 카메라 사이의 간격이 계속 동일하므로 PCB
카메라를 항상 동일한 선명도로 PCB 의 표면에 촛점을 맞춥니다 . PCB 피듀셜의 외곽선은 PCB
카메라의 CCD 칩에 최적 상태로 매핑됩니다 .
회로 기판 컨베이어의 폭은 내장된 제어 회로에 의해 설정되고 모니터링됩니다 . 이는 프로그램을
호출하여 선택할 수 있습니다 . 제어 전자 부품은 원하는 폭에 도달할 때까지 드라이브 모터를
작동시킵니다 . 그러므로 폭 조정은 다른 장비 컴포넌트의 영향을 받지 않습니다 .
컨베이어 높이가 900mm, 930mm 또는 950 mm 인 라인에 실장기가 통합될 수 있도록 실장기에서
컨베이어 높이를 선택할 수 있습니다 . 표준 높이는 930mm 입니다 .
각 실장기에 장착된 PCB 컨베이어 사이의 통신은 SMEMA 인터페이스를 통해 이루어집니다 .
사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.7 PCB 컨베이어 시스템
143
3.7.2 유연한 PCB 이중 컨베이어의 구조
유연한 이중 컨베이어에는 전기 및 기계적으로 서로 독립적인 컨베이어 트랙이 두 개 있습니다 .
고정된 컨베이어 측면의 기본형은 양 " 외측 " 입니다 . 옵션으로서 , 고정된 컨베이어 측면을 우측 /
우측 또는 좌측 / 좌측 " 으로서 선택할 수 있습니다 . 옵션으로서 , PCB 이중 컨베이어를 단일
컨베이어로서 작동시킬 수 있습니다 .
3

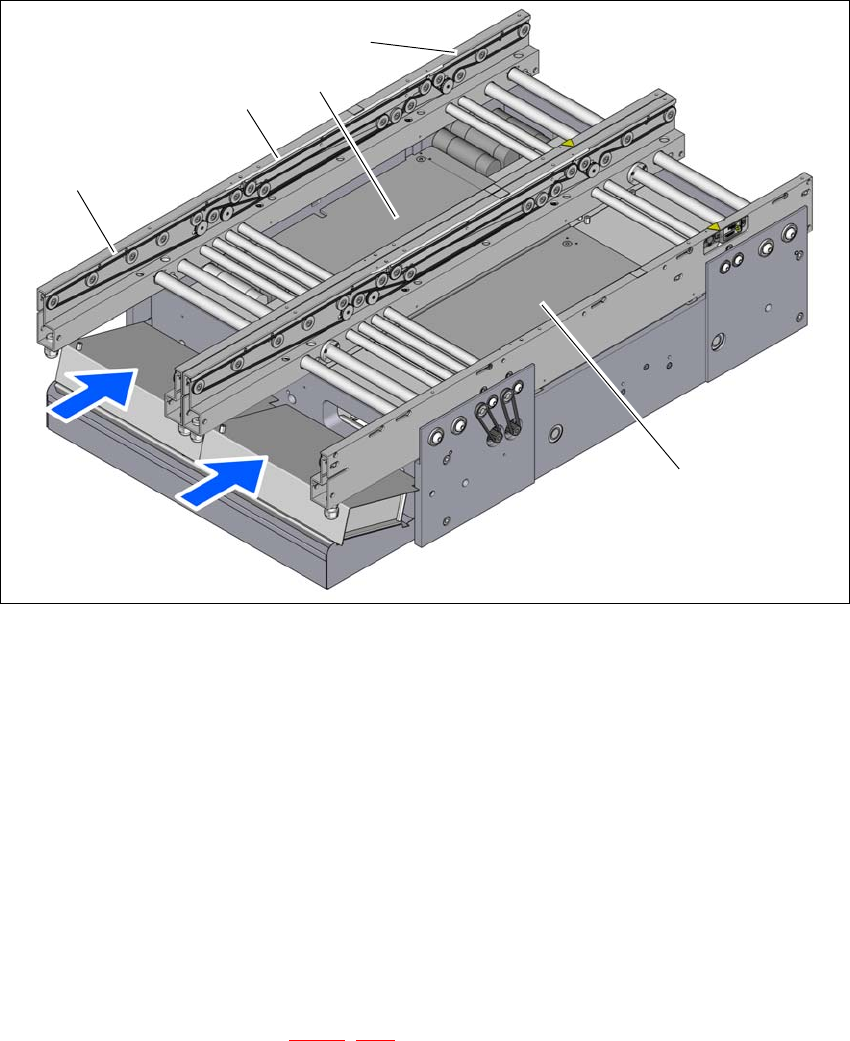

그림 3.7 - 1 PCB 이중 컨베이어의 구조
(1) 입력 컨베이어
(2) 처리 컨베이어
(3) 리프팅 테이블 2
(4) 출력 컨베이어
(5) 리프팅 테이블 1
T1 컨베이어 트랙 1
T2 컨베이어 트랙 2
3.7.2.1 유연한 PCB 이중 컨베이어 - 레인 및 타입
( 이송 방향에서 볼 때 ) 오른쪽 컨베이어 레인은 " 컨베이어 1" 이라고 하고 왼쪽 컨베이어 레인은
" 컨베이어 2" 라고 합니다 ( 그림 3.7 - 3
, 145 페이지 ).
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE TX
3.7 PCB 컨베이어 시스템 소프트웨어 버전 714.0 에서 업데이트 12/2020
144
3.7.2.2 " 단일 컨베이어 "( 선택 사양 ) 모드의 PCB 이중 컨베이어
이중 컨베이어를 온라인 상에서 구성하여 단일 컨베이어를 만들 수 있습니다 . 하나의 컨베이어
레인이 완전히 함께 이동되어 비활성화됩니다 ( 그림 3.7 - 2
). 그러면 컨베이어 트랙 폭을 최대
460mm 로 넓힐 수 있습니다 .
3

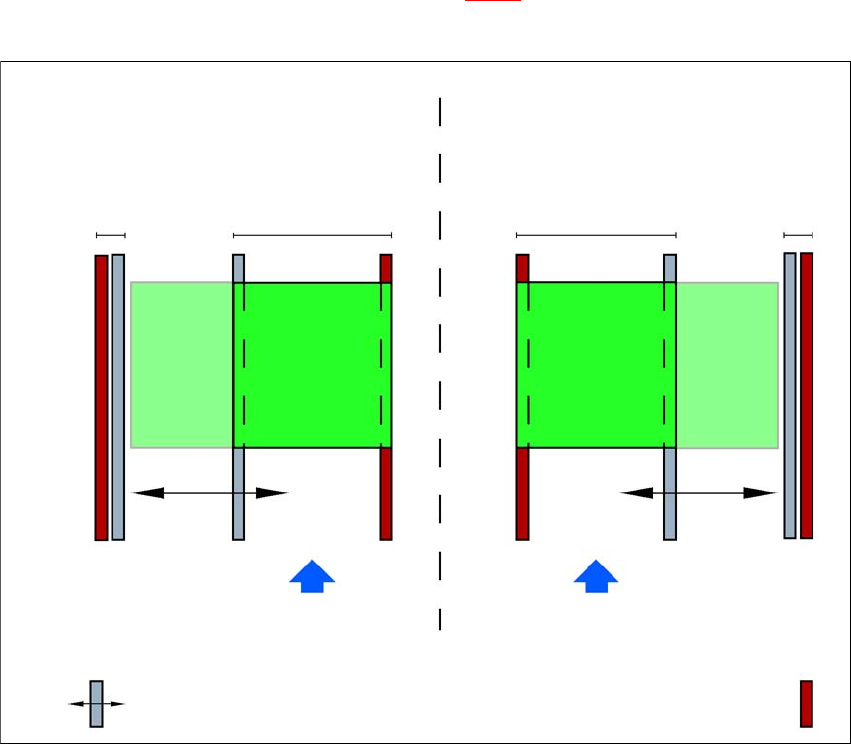

그림 3.7 - 2 단일 컨베이어 모드의 플레시블 이중 컨베이어
넓어진 컨베이어 트랙 2 가 있는 이중 컨베이어
( 왼쪽의 고정 컨베이어 측벽 )
컨베이어 트랙 2 이
비활성화됨
컨베이어 트랙 1 컨베이어 트랙 2 컨베이어 트랙 1 이
비활성화됨
PCB 이송 방향 PCB 이송 방향
고정 컨베이어 측벽
넓어진 컨베이어 트랙 1 가 있는 이중 컨베이어
( 오른쪽의 고정 컨베이어 측벽 )
이동 가능한 컨베이어 측벽
