사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.7 PCB 컨베이어 시스템
145
3.7.2.3 비동기 이송 모드
비동기 모드에서는 컨베이어 레인에 위치한 단 하나의 보드만 처리됩니다 . 동시에 두 번째
컨베이어 레인에 위치한 다른 보드는 실장 위치로 이동하게 됩니다 . 이 방법은 보드 하나의 전체
이송 시간을 절약해주어 성능을 상당히 향상시켜주며 특히 주기 시간이 짧은 보드의 경우에 더욱
빛을 발합니다 . 실장기가 작업 데이터 ( 패널 , 셋업 ) 를 수신하면 공급 컨베이어 위의 보드는 실장
작업 내내 가용 프로세싱 컨베이어(프로세싱 컨베이어가 비어 있는 경우에만)로 계속 이송됩니다.
실장 과정은 보드가 처리 영역으로 전송되자 마자 시작됩니다 . PCB 는 하나씩 처리됩니다 .
만약 실장 순차 처리가 중단되면 컨베이어 인터페이스가 비활성화되며 프로세싱 컨베이어에
위치한 PCB 의 처리만 완료됩니다 .
컨베이어 인터페이스 비활성화 및 활성화는 양쪽 이송 트랙에서 동시에 이루어집니다 .
3

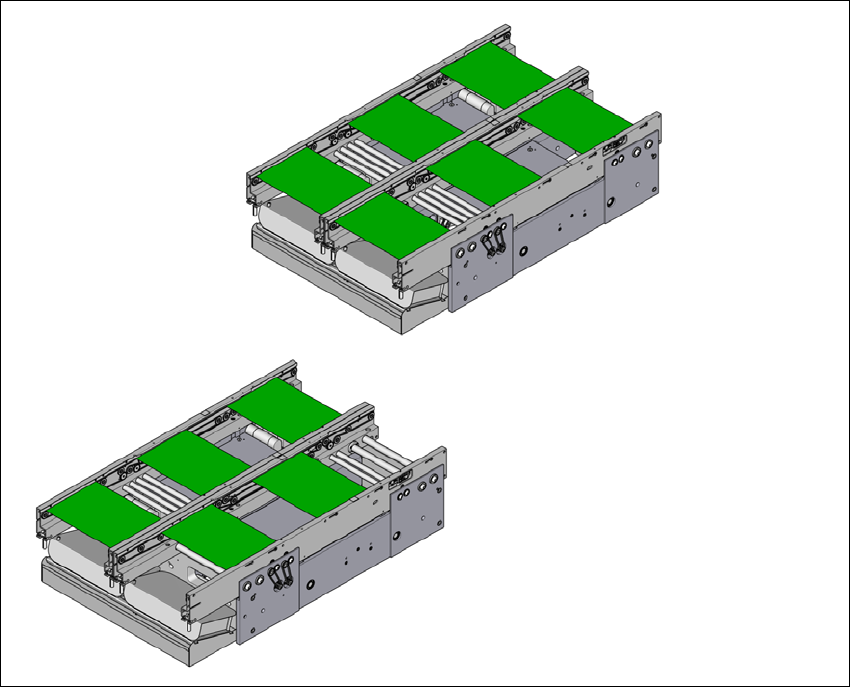

그림 3.7 - 3 이송 모드
동기 이송 모드
비동기 이송 모드
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE TX
3.7 PCB 컨베이어 시스템 소프트웨어 버전 714.0 에서 업데이트 12/2020
146
3.7.2.4 동기 이송 모드
동기 모드에서는 크기가 같은 보드 두 개가 동시에 실장 위치로 전송됩니다 . 이들은 공통 패널로
처리됩니다. 매우 다른 실장 내용의 제품을 사용할 때, 일반 최적화를 통해 양 보드에서 전체 내용의
성능이 향상됩니다 .
2 개의 보드가 항상 동시에 전송되므로 보드를 전송하는 데 필요한 시간이 줄어듭니다 . 또한 노즐
구성을 보다 잘 활용할 수 있습니다 .
컨베이어 트랙 1 과 2 위의 PCB 는 컨베이어 구역으로 동시에 이동합니다 ( 즉 , 컨베이어 벨트는
동시에 그러나 서로 독립적으로 제어됩니다 ). 컨베이어 트랙 1 및 2 에 실장해야 하는 컴포넌트는
두 개의 서브패널을 통해 하나의 패널로 구성해야 합니다 .
실장 시작 시 하나의 컨베이어 레인만 점유되는 경우, 컨베이어 레인에 대한 이와 같은 단일 사용은
" 실장되지 않음 " 으로 구분됩니다 .
이중 컨베이어가 동기 모드로 작동되면 "PCB whispering down the line" 옵션이 비활성화됩니다 .
“ 일반 불량 피듀셜 ” 옵션을 사용할 수 없습니다 .
3.7.2.5 I- 실장
동기식 및 비동기식 컨베이어 모드 외에 I- 실장도 사용할 수 있습니다 . 이 모드에서는 두 헤드가
동시에 작동하고 서로 완전히 독립적으로 PCB 를 채웁니다 . 이것은 출력을 더욱 증가시킵니다 .
3.7.3 제어 및 폭 조절
3.7.3.1 단일 기능 메뉴를 이용한 제어
온라인 도움말에는 PCB 컨베이어 시스템 제어 단일 기능 메뉴에 관한 정보가 포함되어 있습니다 .
3.7.3.2 자동 폭 조절
명령이 수신되면 컨베이어 벨트가 원하는 폭으로 설정됩니다 . 이중 컨베이어의 경우 폭을 변경할
수 있습니다 .
컨베이어 트랙 폭 변경에 대한 자세한 내용은 온라인 도움말을 참조하십시오 .
사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.7 PCB 컨베이어 시스템
147
3.7.4 IPC-Hermes-9852
PC-HERMES-9852 는 SMT 라인용 통신 프로토콜이며 IPC SMEMA 인터페이스를 대체할 수
있습니다 . 이 프로토콜을 사용하면 IPC SMEMA 인터페이스를 이용한 이전의 전송보다 더 많은
정보를 전송할 수 있습니다 . 이러한 정보는 예를 들어 다음일 수 있습니다 :
– 독자적인 보드 ID
–바코드
– 컨베이어의 속도 ,
– 보드의 길이 및 폭
– 보드의 두께
– 운반 여유 공간의 높이
이러한 모든 정보를 중단되지 않고 라인 전체에 전송될 수 있습니다 . 관리자 매뉴얼 IPC-HERMES-
9852 도 참조 [ 품목 번호 : 00198615-xx]) 을 참조하십시오 .
