3.7.4 IPC-Hermes-9852
PC-HERMES-9852 는 SMT 라인용 통신 프로토콜이며 IPC SMEMA 인터페이스를 대체할 수
있습니다 . 이 프로토콜을 사용하면 IPC SMEMA 인터페이스를 이용한 이전의 전송보다 더 많은
정보를 전송할 수 있습니다 . 이러한 정보는 예를 들어 다음일 수 있습니다 :
– 독자적인 보드 ID
–바코드
– 컨베이어의 속도 ,
– 보드의 길이 및 폭
– 보드의 두께
– 운반 여유 공간의 높이
이러한 모든 정보를 중단되지 않고 라인 전체에 전송될 수 있습니다 . 관리자 매뉴얼 IPC-HERMES-
9852 도 참조 [ 품목 번호 : 00198615-xx]) 을 참조하십시오 .
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE TX
3.7 PCB 컨베이어 시스템 소프트웨어 버전 714.0 에서 업데이트 12/2020
148

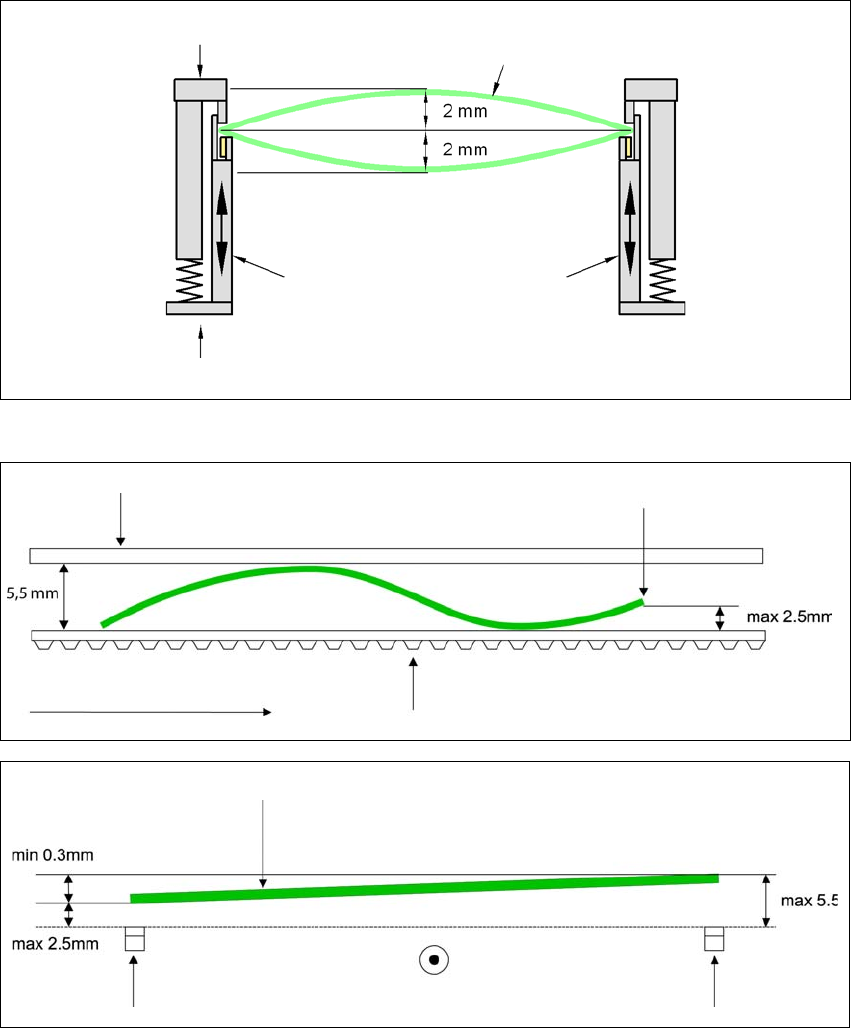

3.7.5 PCB 휨의 정의
3.7.5.1 컨베이어 상의 PCB 휨
PCB 대각선의 최대 1% 이동 방향을 교차하지만 2mm 를 초과하지 않는 PCB 휨 .
3
이송 방향의 PCB 휨 + PCB 두께 < 5.5mm 보드 가장자리의 곡률 최대 2.5mm.
3
3
3
고정 컨베이어 가장자리
이동식 클램핑 장치
인쇄 회로 기판 (PCB)
컨베이어 측벽
고정 컨베이어 가장자리
컨베이어 벨트
PCB 이송 방향
전면 보드 가장자리
전면 보드 가장자리
오른쪽 컨베이어 벨트
왼쪽 컨베이어 벨트
PCB 이송 방향
사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.7 PCB 컨베이어 시스템
149
3.7.5.2 실장 중 PCB 휨
3
3
표면 위치의 변화는 높이 학습 기능에 의해 자동으로 적용됩니다 .
3
3
PCB 위로 휨 , 최대 2.5mm
PCB 아래로 휨 , 최대 2.5mm
PCB 서포트
실장 품질과 속도가 손상되는 것을 방지하기 위해 , Smart Pin Support 와 같은 PCB 서포트를
사용하여 PCB 의 아래 방향 휨이 0.5mm 를 초과하지 않도록 할 것을 권장합니다 .
