3 기술 데이터 및 어셈블리 사용 설명 서 SIPLACE TX 3.7 PCB 컨베이어 시스템 소프트웨어 버전 714.0 에서 업데이트 12/2020 150 3.7.6 PCB 카메라 두 가지 상이한 타 입의 PCB 카메라를 사용 할 수 있습니다 : – PCB 카메라 , 타입 34 GigE – PCB 카메라 , 타입 54 GigE 3.7.6.1 구조 3 그림 3.7 - 4 PCB 카메라 (1) …
사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.7 PCB 컨베이어 시스템
149

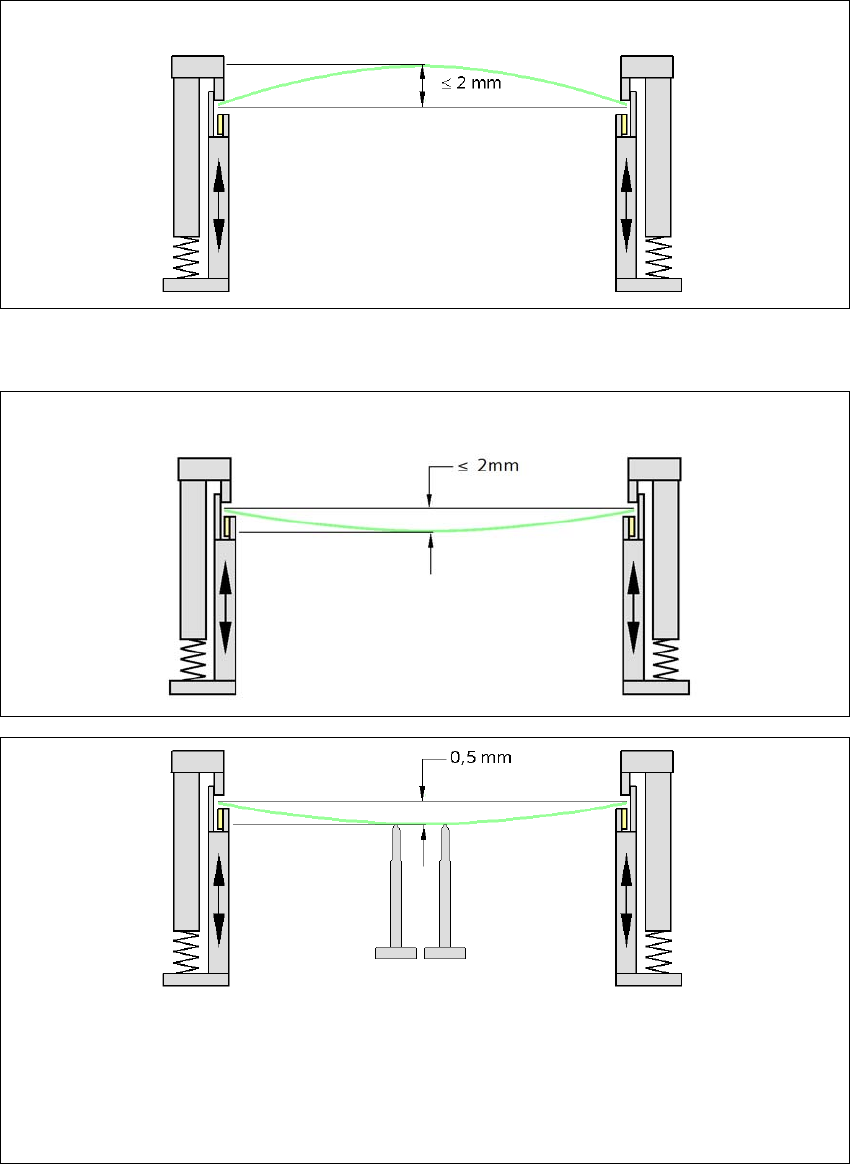

3.7.5.2 실장 중 PCB 휨
3
3
표면 위치의 변화는 높이 학습 기능에 의해 자동으로 적용됩니다 .
3
3
PCB 위로 휨 , 최대 2.5mm
PCB 아래로 휨 , 최대 2.5mm
PCB 서포트
실장 품질과 속도가 손상되는 것을 방지하기 위해 , Smart Pin Support 와 같은 PCB 서포트를
사용하여 PCB 의 아래 방향 휨이 0.5mm 를 초과하지 않도록 할 것을 권장합니다 .
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE TX
3.7 PCB 컨베이어 시스템 소프트웨어 버전 714.0 에서 업데이트 12/2020
150
3.7.6 PCB 카메라
두 가지 상이한 타입의 PCB 카메라를 사용할 수 있습니다 :
– PCB 카메라 , 타입 34 GigE
– PCB 카메라 , 타입 54 GigE
3.7.6.1 구조
3
그림 3.7 - 4 PCB 카메라
(1) 카메라 앰프
(2) PCB 카메라 렌즈 및 조명
3.7.6.2 기술 데이터
3
(1)
(2)
PCB 피듀셜 최대 3 개 ( 서브패널 및 다중 패널 )
긴 보드 옵션의 경우 최대 6개(최적화를 통해 옵션 PCB 피듀셜이
출력됩니다 .)
로컬 피듀셜 PCB 한 개당 최대 2 개 ( 상이한 유형일 수 있음 )
라이브러리 메모리 서브 패널 한 개당 최대 255 피듀셜 유형
이미지 분석 그레이스케일 값에 기초한 가장자리 탐지 방식 ( 단수 기능 )
조명 타입 전면 조광 ( 필요에 따라 3 단계로 프로그램 가능 )
피듀셜 한 개당 감지 시간 /
불량 피듀셜
20ms ~ 200ms
시야 영역 5.78mm x 5.78mm
초점면과의 거리 28mm
사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.7 PCB 컨베이어 시스템
151
3.7.6.3 피듀셜 기준
3
3.7.6.4 잉크 스폿 기준
3
2 개의 피듀셜 찾기
3 개의 피듀셜 찾기
X-/Y- 위치 , 회전 각 , 평균 PCB 변형
추가 : X 및 Y 방향으로 개별적으로 전단 , 비틀림
피듀셜 모양 합성 피듀셜: 원, 십자, 사각, 직사각, 다이아몬드형, 원형, 사각형
및 직사각 외곽 , 이중 십자
패턴 : 모든 패턴
피듀셜 표면
구리
주석
산화 및 납땜 저항 없음
휨 ≤ 구조 폭의 1/10, 환경에 양호한 대비
합성 피듀셜의 치수
최소 원형
*a
및 사각형에 대한 X/Y 크기 :
최소 X/Y 크기 :
최소 X/Y 크기 :
최소 X/Y 크기 :
최소 X/Y 크기 :
환형 및 직사각형에 대한 최소 프레임 폭 :
십자형 , 이중 십자형에 대한 최소 바 폭 / 바 거리 :
최대 X/Y 크기 :
십자형 , 이중 십자형에 대한 최대 바 폭 :
최소 허용 한계 , 일반적 값 :
최대 허용 한계 , 일반적 값 :
0.25mm
0.3mm
0.3mm
0.5mm
0.35mm
0.1mm
0.1mm
3mm
1.5mm
공칭 치수의 2%
공칭 치수의 20%
패턴 치수
최소 크기
최대 크기
0.5mm
3mm
피듀셜 환경 검색 영역에 유사한 피듀셜 구조가 없는 경우 참조 피듀셜 주변의
여유 공간은 필요하지 않습니다 .
*)a SIPLACE TX2 V2 m, TX2i V2 m 및 TX2i V2 m 4 mm 에 따라야 합니다 : 인쇄기판의 높은 생산 품질을
확보하기 위해서는 다음의 조건에서 원형 피두셜에 대해 0.075mm 의 최소 x/y 크기가 허용됩니다 :
사각 피듀셜 검색 영역에서 보일 수 있는 + 0.2mm 크기의 다른 물체가 없습니다 . 예 : x/y 크기가 0.075m m 인
원형 피듀셜에는 다음의 보일 수 있는 물체가 없는 검색 영역이 필요합니다 : 0.075mm + 0.2mm = 0.275mm.
방식 - 합성 피듀셜 인식 방식
- 평균 그레이스케일 값
- 히스토그램 방식
- 템플릿 매칭
피듀셜 / 구조의 모양 및 크기
합성 피듀셜
기타 방식
합성 피듀셜의 치수에 대해서는 단원 3.7.6.3
피듀셜
기준 (151 페이지 ) 를 참조하십시오 .
최소 0.3mm
최대 5mm
마스킹 재료 적용 범위 양호
인식 시간 방법에 따라 다름 : 20ms ~ 0.2s
