사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리 소프트웨어 버전 714.0 에서 업데이트 12/2020 3.8 SIPLACE TX 용 SIPLACE 테이프 피더 모듈 157 3.8.2.2 기술 데이터 3 길이 584.9mm 높이 199.5mm 폭 57.6mm 채워진 피더 모듈 로케이션 5 트랙 , 각각 8mm 무게 4.6kg 개별 방울의 가능한 최소 지 름 *a *)a 100µm…
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE TX
3.8 SIPLACE TX 용 SIPLACE 테이프 피더 모듈 소프트웨어 버전 714.0 에서 업데이트 12/2020
156
3.8.2 SIPLACE Glue Feeder
품목 번호 00141400-xx SIPLACE Glue Feeder
3
그림 3.8 - 3 SIPLACE Glue Feeder
3.8.2.1 설명
SIPLACE Glue Feeder 를 사용하면 컴포넌트를 놓기 전에 컴포넌트에 접착 지점을 결정할 수
있습니다. 그런 다음 이러한 접착 지점을 SIPLACE 비전 시스템이 점검할 수 있습니다. 필요한 접착
지점은 SIPLACE Pro 의 컴포넌트 모양 에디터에서 정의할 수 있으며 개별 접착 지점을 검사에서
제외할지 여부를 지정할 수 있습니다 . 이 접착 기능은 SIPLACE Pro 의 컴포넌트 에디터에서
활성화하거나 비활성화할 수 있습니다 . SIPLACE Glue Feeder 는 특정 테이블 트랙에 고정된
장치로서 수동 설정이 필요한 특수 피더 모듈입니다 . 자세한 설명에 대해서는 "SIPLACE Glue
Feeder 사용자 가이드 ( 독일어 [ 품목 번호 00197218-01-xx.], 영어 [ 품목 번호 00197219-xx]) 을
참조하십시오 .
사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.8 SIPLACE TX 용 SIPLACE 테이프 피더 모듈
157
3.8.2.2 기술 데이터
3
길이 584.9mm
높이 199.5mm
폭 57.6mm
채워진 피더 모듈 로케이션 5 트랙 , 각각 8mm
무게 4.6kg
개별 방울의 가능한 최소 지름
*a
*)a 100µm 노즐 지름과 Heraeus PD 205A-Jet 접착 (53°C) 또는 Loctite 3621(53°C) 사용
0.7 - 0.8mm(+/- 0.1mm)
5 개 샷으로 형성된 방울의 지름
a
1.0mm(+/- 0.2mm)
개별 방울의 높이
a
0.15mm(+/- 0.02mm)
5 개 샷으로 형성된 방울의 높이
a
0.2 - 0.3mm
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE TX
3.8 SIPLACE TX 용 SIPLACE 테이프 피더 모듈 소프트웨어 버전 714.0 에서 업데이트 12/2020
158
3.8.3 선형 딥핑 장치 2 X( LDU 2X)
품목 번호 00117012-xx flux / LDU 2 X 용 선형 딥핑 장치
LDU 2 X 는 특수 피더 모듈로서 규정된 층 두께로 흐르도록 합니다 . 이 흐름은 코팅 컴포넌트에
사용되어 그 용접 특성을 개선합니다. LDU 2 X는 전환 테이블에서 X 피더 모듈과 동일한 방식으로
설정되며 , 스테이션 소프트웨어와 라인 소프트웨어에 의해 컨트롤됩니다 .
자세한 정보는 "SIPLACE LDU 2 X" 작업용 매뉴얼을 참조하십시오 .
3

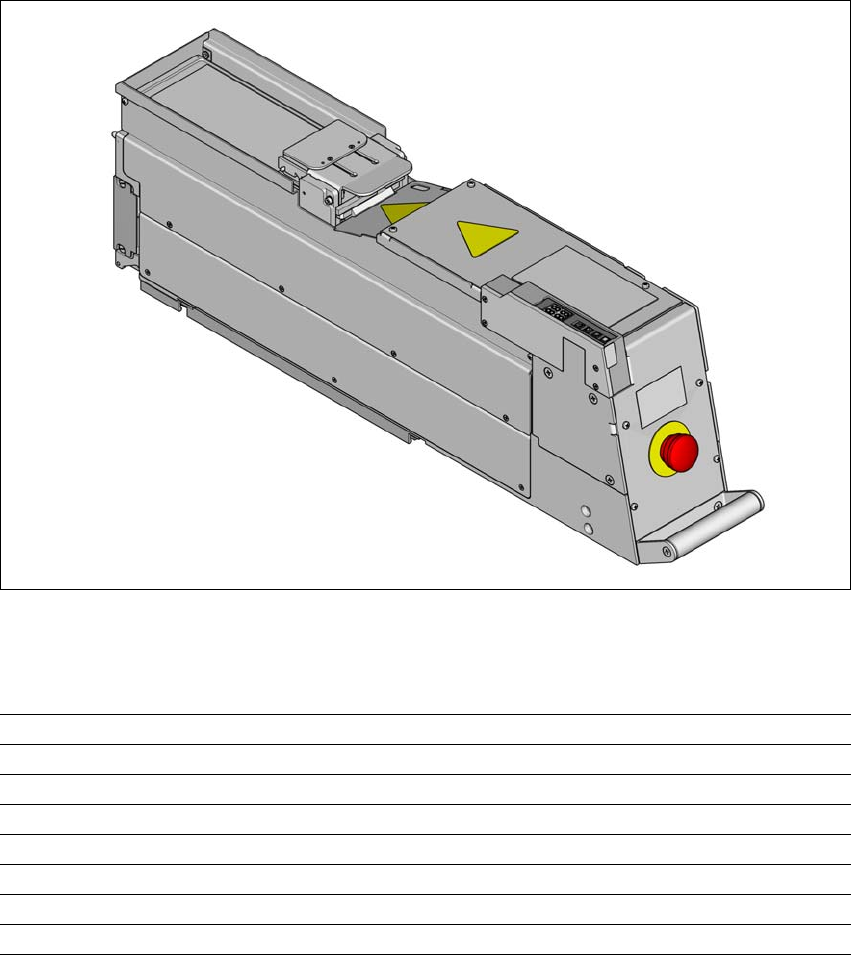

그림 3.8 - 4 선형 딥핑 장치 (LDU 2 X)
3.8.3.1 기술 데이터
치수 (L x W x H) 629mm x 105mm x 202mm
무게 11kg
현재 소비 전력 24V dc ~ 30V dc, 2A(60W)
최대 소음 방출 61dB(A)
온도 범위 ( 저장 ) -25°C ~ +55°C
온도 범위 ( 작동 ) +18°C ~ +25°C
습도 ( 저장 ) ≤ 95%
습도 ( 작동 ) 30% ~ 75%( 평균 45% 를 초과되지 않음 )
