사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리 소프트웨어 버전 714.0 에서 업데이트 12/2020 3.8 SIPLACE TX 용 SIPLACE 테이프 피더 모듈 159 3.8.4 X 피더 모듈용 에너지 및 데이터 인터페이스 (EDIF) 품목 번호 0014 1247-xx X 피더 모듈용 에 너지 및 데이터 인 터페이스 3 그림 3.8 - 5 X 피더 모듈용 에너지 및 데 이터…
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE TX
3.8 SIPLACE TX 용 SIPLACE 테이프 피더 모듈 소프트웨어 버전 714.0 에서 업데이트 12/2020
158
3.8.3 선형 딥핑 장치 2 X( LDU 2X)
품목 번호 00117012-xx flux / LDU 2 X 용 선형 딥핑 장치
LDU 2 X 는 특수 피더 모듈로서 규정된 층 두께로 흐르도록 합니다 . 이 흐름은 코팅 컴포넌트에
사용되어 그 용접 특성을 개선합니다. LDU 2 X는 전환 테이블에서 X 피더 모듈과 동일한 방식으로
설정되며 , 스테이션 소프트웨어와 라인 소프트웨어에 의해 컨트롤됩니다 .
자세한 정보는 "SIPLACE LDU 2 X" 작업용 매뉴얼을 참조하십시오 .
3
그림 3.8 - 4 선형 딥핑 장치 (LDU 2 X)
3.8.3.1 기술 데이터
치수 (L x W x H) 629mm x 105mm x 202mm
무게 11kg
현재 소비 전력 24V dc ~ 30V dc, 2A(60W)
최대 소음 방출 61dB(A)
온도 범위 ( 저장 ) -25°C ~ +55°C
온도 범위 ( 작동 ) +18°C ~ +25°C
습도 ( 저장 ) ≤ 95%
습도 ( 작동 ) 30% ~ 75%( 평균 45% 를 초과되지 않음 )
사용 설명서 SIPLACE TX 3 기술 데이터 및 어셈블리
소프트웨어 버전 714.0 에서 업데이트 12/2020 3.8 SIPLACE TX 용 SIPLACE 테이프 피더 모듈
159
3.8.4 X 피더 모듈용 에너지 및 데이터 인터페이스 (EDIF)
품목 번호 00141247-xx X 피더 모듈용 에너지 및 데이터 인터페이스
3

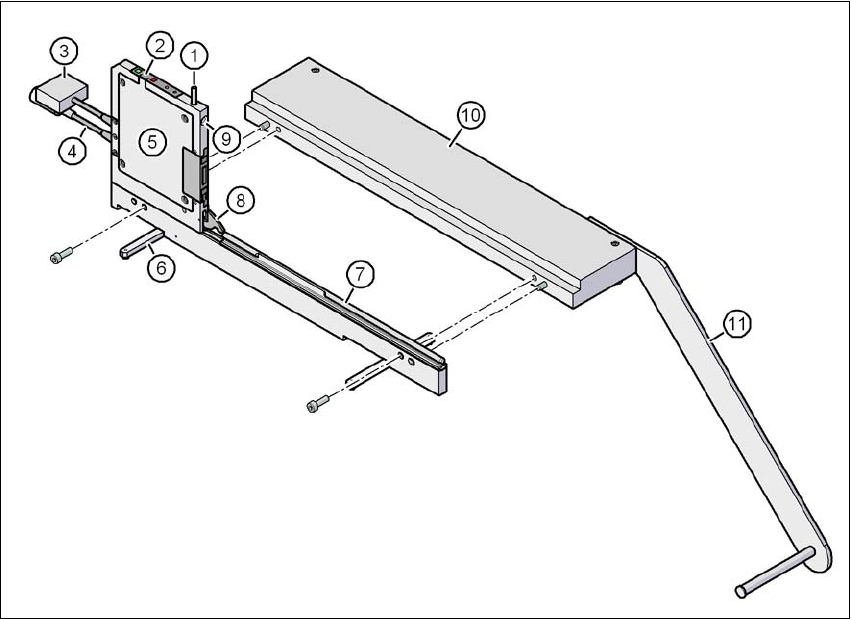

그림 3.8 - 5 X 피더 모듈용 에너지 및 데이터 인터페이스
(1) 자금 걸쇠용 버튼 잠금 해제
(2) 작업자 패널
(3) 데이터 케이블
(4) 전원 공급 케이블
(5) 전자 케이스
(6) 접이식 받침대
(7) 피더 모듈 가이드용 오메가 프로파일
(8) 잠금 걸쇠
(9) 피더 모듈의 앞쪽 센터링 핀용 위치결정 구멍
(10) 바닥판
(11) 테이프 릴 홀더
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE TX
3.8 SIPLACE TX 용 SIPLACE 테이프 피더 모듈 소프트웨어 버전 714.0 에서 업데이트 12/2020
160
3.8.4.1 설명
에너지 및 데이터 인터페이스를 통해 X 피더 모듈을 실장기 및 프리셋업 영역 외부에서 사용할 수
있습니다 . 인터페이스는 피더 모듈을 고정하고 유도하기 위한 오메가형 프로필이 있는 알루미늄
프레임으로 구성되어 있습니다 . 컴포넌트 트롤리와 마찬가지로 , 피더 모듈은 슬라이더 가이드와
함께 오메가 프로파일에 위치하며 피더 모듈의 앞쪽 센터링 핀이 위치 결정 구멍에 완전히 삽입될
때까지 앞으로 밀립니다 . 잠금 걸쇠가 이 위치에서 피더 모듈을 잠급니다 . 피더 모듈을 제거하려면
릴리스 버튼을 누르기만 하면 됩니다 . 잠금 걸쇠를 아래로 누르면 이 걸쇠가 피더 모듈을
떼어냅니다 . 접이형 발은 특히 넓은 피더 모듈을 위해 에너지 및 데이터 인터페이스의 위치를
안정시킵니다 .
전자장치 하우징에는 에너지 및 데이터 인터페이스용 전자 제어장치가 들어있습니다. 작동 패널은
시작 버튼과 정지 버튼 및 두 개의 상태 LED로 이루어져 있습니다. PC와의 통신은 데이터 케이블을
통해 이루어집니다 . 전원 공급장치 케이블은 제공된 전원 공급장치에 연결되어 있습니다 .
3.8.4.2 용도
에너지 및 데이터 인터페이스는 X 피더 모듈을 점검 , 유지보수 및 수리하는 데 사용되며 PCB
생산용으로 미리 셋업할 경우에도 사용됩니다 . 이 경우 에너지 및 데이터 인터페이스는 기판에
고정되어 있습니다 . 테이프 릴 홀더도 기판에 장착되어 있습니다 . 컴포넌트 테이프를 삽입할 때
증분 , 픽업 위치 및 컨베이어 속도를 점검하거나 재설정할 수 있습니다 . 상세한 사용자
가이드에서는 인터페이스 사용법과 필요한 서비스 작업을 설명합니다 .
3.8.4.3 제공 범위
– 단일 슬럿 EDIF
– 전원 공급장치 , 100 - 120 / 200 - 240VAC, +30VDC, 4.3A
– 테이프 릴 암이 장착된 바닥판
– 사용자 가이드
